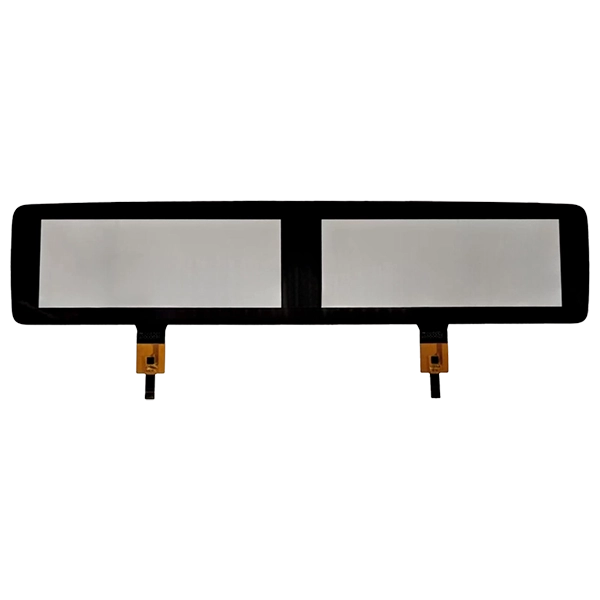

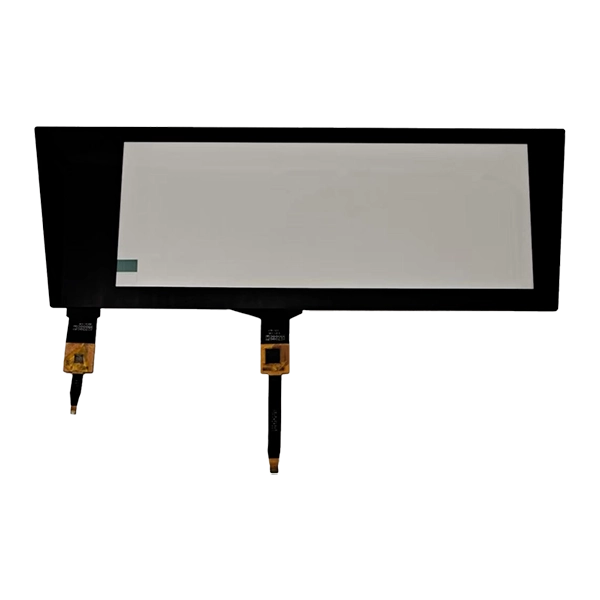

SKY-TDM12,3palcový automobilový kapacitní dotykový panel IIC USBje navržen výhradně pro sériově vyráběná osobní EV, prémiová vozidla, užitková nákladní vozidla, autobusy a kokpity terénních strojů. Na rozdíl od automobilových dotykových obrazovek spotřebitelské třídy splňují naše dotykové senzory přísné automobilové ekologické normy, čímž vyvažují ultra citlivý vícedotykový výkon, vynikající optickou čistotu a dlouhodobou spolehlivost vibrací a tepelného cyklu.
Tato řada dotykových panelů slouží základním automobilovým scénářům HMI: plně digitální přístrojové desky, hlavní středový panel infotainmentu, navigační jednotky, ovládací panely HVAC a integrované displeje chytrého kokpitu pro elektromobily. Základní struktura senzoru PCAP podporuje kompletní sestavu optického lepení, přizpůsobitelné vodotěsné těsnění a aktivaci rukavice/mokrý dotyk pro přizpůsobení všem skutečným jízdním podmínkám.
Dodáváme plně přizpůsobitelná dotyková řešení zahrnující styling krycích čoček, povrchovou úpravu, přizpůsobení dotykového ovladače, rozložení FPC, optimalizaci stínění EMC a párování LCD displejů. Díky dlouholetým zkušenostem v oblasti automobilového dotykového inženýrství poskytuje SKY-TDM všeOEM a ODMjednorázová služba, od počátečního prototypování konceptu, ověření spolehlivosti až po hromadnou hromadnou výrobu. Úzce spolupracujeme s globálními výrobci automobilů a dodavateli Tier1 na vývoji stabilního a kompatibilního hardwaru rozhraní člověk-stroj pro digitalizaci interiéru vozidel.
1. Přísná spolehlivost pro automobilový průmysl
Ověřeno pro dlouhodobý provoz při extrémních vibracích, mechanických rázech a širokém cyklování teplot, splňující základní požadavky na odolnost vůči životnímu prostředí pro automobily po dobu 8-10 let životnosti vozidla.
2. Vysokorychlostní 10bodový vícedotykový výkon
Podpora současného dotyku 10 prsty s<10 msultra rychlá odezva, stabilní přesnost dotyku i při elektrickém rušení vozidla.
3. Přizpůsobitelná integrace optické vazby
- Eliminuje vzduchovou mezeru mezi dotykovým senzorem a LCD
- Drasticky snižuje odraz povrchu a zlepšuje čitelnost na slunci
- Posiluje strukturální odolnost proti nárazu
- Blokuje vnitřní zamlžování a kondenzaci při teplotních výkyvech
4. Prvotřídní optický výkon
≥88% vysoká propustnost světla, konzistentní reprodukce barev, ultra nízká odrazivost a ultra široké pozorovací úhly pro viditelnost řidiče a spolujezdce.
5. Duální rukavice a funkce mokrého dotyku
Volitelný upgrade firmwaru podporuje ovládání v rukavicích a potlačení vlhkosti, stabilní dotykový výstup při jízdě za deště a vlhka.
6. Odolnost povrchu pro velké zatížení
6Htvrdost krycí sklo odolné proti poškrábání, volitelná povrchová úprava proti otiskům prstů/antireflexní, minimalizující každodenní poškození oděrem během životnosti vozidla.
7. Automobilová shoda s EMC a ESD
Vestavěný přizpůsobitelný design EMC stínění pro potlačení elektromagnetického šumu napájecího systému vozidla, plně kompatibilní s prostředím nového vysokonapěťového kokpitu pro elektromobily.
8. Kompletní přizpůsobení
Plně přizpůsobte každou součást modulu dotykového panelu:
- Tvar, tloušťka krycího skla a sítotiskový dekorativní tisk
- AG / AR / AF funkční povrchové nátěry
- Dotykový řídicí čip (EETI / ILITEK / Goodix nebo vlastní IC)
- FPC směrování, definice rozhraní (USB / IIC / SPI)
- Vodotěsná těsnící struktura a sestava optického lepení
- Odpovídající jas a rozměry LCD obrazovky
| Položka | Standardní specifikace | Přizpůsobitelná možnost |
| Velikost úhlopříčky | 12,3 palce | K dispozici vlastní řezaný tvar |
| Dotyková technologie | Projektovaná kapacita (PCAP) | N/A |
| Podporované dotykové body | Až 10 bodů | N/A |
| Komunikační rozhraní | USB/IIC | SPI, vlastní vyhrazené rozhraní |
| Touch Controller IC | EETI/ILITEK/Goodix | Vlastní firmware ovladače značky |
| Tvrdost krycího skla | ≥7H | Vlastní tloušťka (1,1 mm / 1,8 mm / 2,0 mm+) |
| Propustnost světla | ≥88 % | AG/AR povlak pro nastavení propustnosti |
| Stiskněte Doba odezvy | <10 ms | Laditelné pomocí ovladače |
| Rozsah provozních teplot | -30 °C ~ +85 °C | Rozšířený ultra široký teplotní stupeň |
| Optické lepení | Neslepený dotykový panel | Kompletní služba optické laminace OCA |
| Povrchové funkční nátěry | Holé sklo | Antireflexní (AG), Antireflexní (AR), Anti-Fingerprint (AF) |

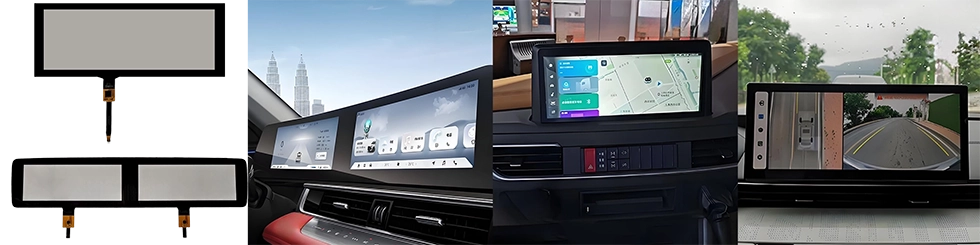

Osobní a elektrická vozidla
Digitální přístrojová deska, displej infotainmentu Central Stack, EV Smart Cockpit, dotyková obrazovka navigace, ovládací panel klimatizace HVAC, displej zábavy pro cestující na zadních sedadlech
Automobilové aplikace představují nejnáročnější případy použití, které vyžadují, aby produkty odolávaly extrémnímu teplu, silným vibracím, vysoké vlhkosti a dalším složitým podmínkám. Naše produkty prošly komplexní aplikační certifikací. Pro boj s vysokými teplotami vybíráme prémiové materiály a pokročilá řešení a zároveň účinně zmírňujeme nestabilitu a potenciální poškození způsobené vibracemi.
SKY-TDM poskytuje komplexní přizpůsobení pro automobilové dotykové moduly, čímž umožňuje globálním výrobcům OEM a partnerům Tier 1:
✓ Vlastní krycí sklo:Přesné tvarové a obrysové řezání
✓ Dekorativní povrchové úpravy:Sítotisk a leptání loga na zakázku
✓ Funkční nátěry:Vícevrstvé povrchové úpravy AG / AR / AF
✓ Optické lepení:Plná OCA laminace a dotyková LCD sestava
✓ Integrace displeje:Odpovídající zdroje LCD a bezproblémová integrace
✓ Přizpůsobení FPC:Uspořádání, délka a definice konektorů na míru
✓ Vyladění firmwaru:Optimalizace dotykového ovladače (povoleny rukavice & Wet-Touch)
✓ EMC stínění:Vlastní uspořádání stínění proti elektromagnetickému rušení (EMI).
✓ Vodotěsný design:Komplexní řešení mechanického těsnění
✓ Wide-Temp Hardware:Vyladěno pro ultra široké teplotní stupně
✓ Displeje s vysokým jasem:Optimalizované párování LCD pro venkovní vybavení vozidel
Každý modul automobilového dotykového panelu prochází před dodáním 100% sériovou kontrolou a ověřením plné spolehlivosti:
1. Stiskněte možnost Kalibrace funkcí a test přesnosti
2. Optická propustnost a kontrola jednotnosti
3. Test odolnosti proti stárnutí při vysoké teplotě
4. Test skladování a provozu při nízké teplotě
5. Test rychlého tepelného cyklického šoku
6. Test kontinuálních vibrací a mechanických rázů
7. Dlouhodobý test odolnosti proti stárnutí
8. Kompletní test vodotěsného těsnění (vlastní modely)
9. Dokončete závěrečnou vizuální a funkční kontrolu šarže
1. Osvědčený záznam o projektu Tier1 v automobilovém průmyslu
Specializovaný tým výzkumu a vývoje s dlouhodobými zkušenostmi s poskytováním globálních projektů HMI kokpitu vozidel, plně obeznámený s pracovními postupy ověřování automobilového designu.
2. Vertikálně integrovaná vnitropodniková výroba
Nezávislé výrobní linky dotykových panelů PCAP + vlastní dílna pro optické spojování + přizpůsobené zdroje LCD; jeden jediný dodavatel kompletních modulů dotykového displeje, žádné riziko koordinace třetí strany.
3. Flexibilní přizpůsobení OEM a ODM
Všechny mechanické, optické, elektrické a funkční parametry nastavitelné tak, aby odpovídaly jedinečným požadavkům na model automobilu.
4. Víceletá stabilní dodávka s dlouhou životností
Udržujeme dlouhodobé zásoby surovin pro automobilové projekty, abychom se vyhnuli nedostatku komponent EOL během výrobních cyklů vozidel.
5. Profesionální specializovaná podpora automobilového inženýrství
Elektroničtí, optičtí a stavební inženýři poskytují plnou technickou podporu ve fázi prototypu, ověřování a sériové výroby.
6. Fast Turnaround Prototyping Service
Krátká dodací lhůta pro vlastní vzorky dotykového panelu pro urychlení plánů vývoje projektů zákaznických vozidel.
7. Globální zákaznický servis B2B Automotive
Vyhrazený tým zahraničního prodeje a technické podpory, který slouží severoamerickým a evropským automobilovým systémovým integrátorům s podporou komunikace napříč časovými pásmy.
● Standardní 12měsíční globální záruka na produkt
● Trvalá dlouhodobá podpora technických inženýrských konzultací
● Rychlá analýza selhání RMA a náhradní servis
● Flexibilní řešení mezinárodní logistiky a hromadné přepravy
● Pomoc při vzdáleném ladění a ladění parametrů
● Závazek dodávat součástky pro modely automobilů na více let s dlouhou životností
● Vyplňte oficiální technické listy, zkušební zprávy a ověřovací dokumentaci
A: Ano. Tato řada je výhradně vyvinuta pro systémy HMI (Human-Machine Interface) v automobilovém kokpitu. Je navržen tak, aby odolal širokému teplotnímu rozsahu, silným vibracím a elektromagnetickému rušení vozidel, čímž se zásadně liší od dotykových produktů pro spotřebitele.
Odpověď: Je určen pro digitální sdružené přístroje, obrazovky infotainmentu na středovém panelu, navigační displeje vozidel, panely ovládání klimatizace HVAC a vysoce integrované systémy inteligentního kokpitu elektromobilů. Navíc je kompatibilní s užitkovými vozidly (nákladní automobily a autobusy) a také s terminály terénních strojů.
A: Rozhodně. Poskytujeme komplexní služby přizpůsobení OEM a ODM, které zahrnují estetiku krycího skla, povrchové nátěry, dotykové funkce, uspořádání obvodů, optické spojování a přizpůsobené moduly LCD.
A: Ano. V závislosti na požadavcích projektu můžeme prostřednictvím vlastního firmwaru dotykového ovladače povolit funkce dotyku rukavic a funkce mokrého dotyku proti vlhkosti.
A: Ano. Nabízíme integrované služby optického lepení, bezproblémové laminování dotykového senzoru s LCD pro zlepšení čitelnosti na slunci a zlepšení celkové strukturální pevnosti modulu.
Odpověď: Podporujeme dva režimy napájení: samostatné holé dotykové panely PCAP nebo plně integrované sestavy optických lepených dotykových displejů spárované s odpovídajícími LCD obrazovkami.
Odpověď: Standardní rozhraní zahrnujíUSB a IIC. Pro přizpůsobený vývoj řadiče jsou k dispozici také SPI a vyhrazená uživatelská rozhraní.
A: Všechny jednotky podporují nepřetržitý provoz při teplotách v rozmezí od-30°C až +85°C. Pro extrémní pracovní podmínky můžeme také upravit vylepšené antivibrační struktury, provedení vodotěsného těsnění a stínící struktury EMI (elektromagnetické rušení).
Odpověď: Našim zákazníkům z oblasti automobilového průmyslu nabízíme smlouvy o dodávkách s dlouhou životností. Skladováním kritických základních komponent zaručujeme stabilní dodávky po celou dobu životnosti modelu vozidla (typicky 8-10 let).
Ať už potřebujete standardní standardní12,3palcový automobilový kapacitní dotykový panel IIC USBnebo plně přizpůsobený modul optického vázaného dotykového displeje pro váš program EV nebo užitkových vozidel, SKY-TDM poskytuje komplexní podporu automobilového inženýrství zahrnující návrh koncepce, vzorkování prototypů, ověřování spolehlivosti a hromadnou výrobu.
Obraťte se ještě dnes na náš tým specialistů na automobilový průmysl a vyžádejte si oficiální technické listy, technické vzorky nebo na míru šitou hromadnou cenovou nabídku pro váš projekt kokpitu vozidla Tier1 & OEM.
