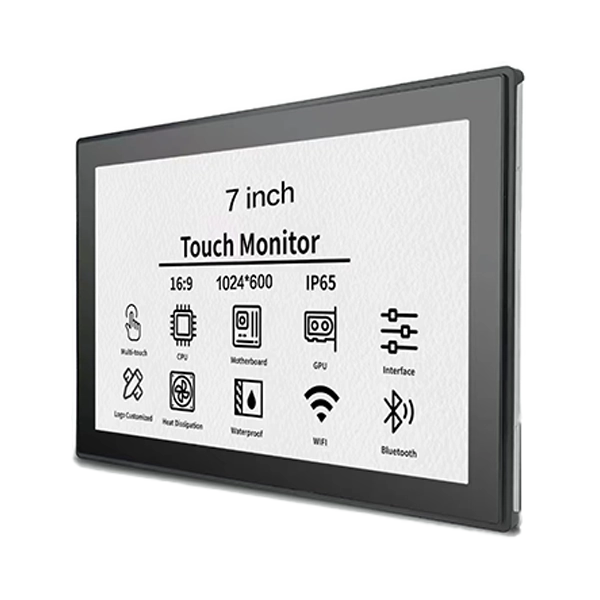

SKY-TDMposkytuje7palcový dotykový monitor s otevřeným rámempro ovládací panely inteligentních domácností, domácí videotelefony, terminály pro řízení přístupu a vestavěná zařízení. Tento kompaktní monitor, který kombinuje průmyslový IPS displej s citlivým vícedotykovým PCAP a flexibilními možnostmi montáže, pomáhá výrobcům zařízení vytvářet intuitivní rozhraní přizpůsobená jejich produktům.
7palcový dotykový monitor s otevřeným rámem nabízí praktickou rovnováhu mezi kompaktními rozměry, interaktivními funkcemi a flexibilní integrací vybavení. Na rozdíl od běžných stolních monitorů je jeho konstrukce s otevřeným rámem navržena pro instalaci do vlastních skříní, nástěnných panelů, kiosků a vestavěných systémů. Mezi klíčové faktory výběru patří rozlišení displeje, jas, citlivost na dotyk, připojovací rozhraní, montážní rozměry a provozní podmínky. SKY-TDM podporuje možnosti přizpůsobení, jako jsou displeje s vysokým jasem, úpravy krycích skel, optické lepení, mechanické úpravy a úpravy rozhraní, což pomáhá výrobcům OEM vyvíjet zobrazovací řešení, která odpovídají požadavkům jejich aplikací.
7palcový dotykový monitor s otevřeným rámem je kompaktní interaktivní displej navržený k integraci do zařízení spíše než k použití jako samostatná obrazovka stolního počítače. Obvykle kombinuje LCD panel, dotykový senzor, elektroniku ovladače a montážní strukturu, která umožňuje výrobcům zařízení instalovat displej za vlastní přední panel.
Konstrukce s otevřeným rámem poskytuje OEM inženýrům větší kontrolu nad vzhledem, uspořádáním montáže a celkovými rozměry hotového produktu. Namísto umístění kompletního krytu spotřebitelského monitoru mohou návrháři začlenit displej přímo do nástěnné řídicí jednotky, přístupového terminálu nebo krytu stroje.
Model SKY-TDM kombinuje průmyslový IPS LCD panel s projektovanou kapacitní (PCAP) vícedotykovou technologií. Standardní video vstup HDMI a dotykové připojení USB zjednodušují integraci s kompatibilními hostitelskými systémy, zatímco kovová konstrukce s otevřeným rámem podporuje vestavěnou instalaci.
Pro výrobce vyvíjející rozhraní pro chytrou domácnost nebo zařízení pro automatizaci budov je výsledkem kompaktní zobrazovací platforma, kterou lze přizpůsobit různým návrhům skříní a požadavkům na interakci uživatele.
Zjistěte více o 7palcovém dotykovém monitoru s otevřeným rámem a jeho dostupných možnostech konfigurace.
IPS LCD panel poskytuje široké pozorovací úhly a pomáhá uživatelům číst informace z různých pozic kolem nástěnného terminálu nebo ovládací stanice. To je užitečné zejména ve sdílených prostorách, kde uživatelé ne vždy čelí přímo displeji.
V závislosti na zvolené konfiguraci lze rozlišení displeje, jas, kontrast a povrchovou úpravu přizpůsobit vizuálním požadavkům aplikace.
Projektovaná kapacitní dotyková technologie podporuje intuitivní interakci, včetně klepání, přejíždění a dalších podporovaných vícedotykových gest. Je vhodný pro grafická rozhraní, která uživatelům umožňují procházet nabídky, upravovat nastavení a spravovat připojená zařízení.
U specializovaných projektů lze dotykový výkon přizpůsobit požadavkům, jako je ovládání v rukavicích, podmínky dotyku související s vodou nebo silnější krycí sklo. Tyto funkce by měly být specifikovány a ověřeny pro zamýšlené provozní prostředí.
Struktura otevřeného rámu umožňuje, aby se monitor vešel do krytů přizpůsobeného vybavení bez velkého objemu běžného pouzdra externího monitoru. Vyhrazené montážní otvory a přizpůsobitelné mechanické funkce mohou výrobcům pomoci sladit displej s jejich návrhy krytu.
SKY-TDM popisuje tento produkt jako vhodný pro nepřetržitý provoz ve vestavěných aplikacích. Skutečná spolehlivost nasazení závisí na celkovém návrhu systému, včetně ventilace, kvality napájení, teploty, montáže a podmínek použití.
Pro vhodné konfigurace hostitelského hardwaru a softwaru lze monitor integrovat se systémy Windows, Linux, Android a Raspberry Pi. Před dokončením návrhu ověřte video výstup, dotykový vstup a kompatibilitu ovladače.
Díky malé velikosti obrazovky a integrované konstrukci je tento monitor zvláště užitečný, když zařízení potřebuje interaktivní rozhraní, ale má omezený instalační prostor.
Například systémový integrátor chytré domácnosti může potřebovat sedmipalcový displej, který se vejde do předem definovaného nástěnného krytu a přitom zůstane přístupný po celý den. Přizpůsobený monitor s otevřeným rámem může zarovnat montážní otvory, polohy kabelů a dotykový povrch s krytem, což snižuje potřebu předělávat celý ovládací panel.
Při hodnocení aplikace by měli inženýři zvážit také pozorovací vzdálenost, okolní světlo, přístup uživatele, očekávanou provozní dobu a ochranu životního prostředí, kterou poskytuje hotový kryt.
Dotyková technologie přímo ovlivňuje použitelnost, interakci softwaru a vhodnost pro pracovní prostředí. PCAP a odporové dotykové technologie slouží různým požadavkům, takže rozhodnutí by mělo být založeno na tom, jak budou uživatelé zařízení ovládat.
| Srovnávací faktor | PCAP Touch | Resistive Touch |
|---|---|---|
| Interakce | Při odpovídající konfiguraci podporuje rozhraní s více dotyky a gesty | Obecně se hodí pro přímou interakci typu point-and-select |
| Dotykový vstup | Reaguje na změny kapacity | Reaguje na tlak působící na dotykový povrch |
| Uživatelská zkušenost | Podobně jako u moderních smartphonů a tabletů | Praktické pro jednoduché, kontrolované vstupní úlohy |
| Obsluha rukavice | Vyžaduje kompatibilní dotykové ladění a vhodné rukavice | Může podporovat mnoho aplikací v rukavicích a stylusu, v závislosti na designu |
| Typické aplikace | Inteligentní domácí panely, interkomy a interaktivní terminály | Vybrané průmyslové řídicí systémy a specializovaná vstupní zařízení |
Pro moderní rozhraní chytré domácnosti s tahovou navigací a vícedotykovým ovládáním je PCAP často vhodným výchozím bodem. U zařízení provozovaných s konkrétními rukavicemi nebo doteky může být vhodné vyhodnotit odporový dotyk založený na tlaku.
Ani jedna technologie není univerzálně lepší. Nejlepší volba závisí na uživatelském rozhraní, krycím skle, operačním prostředí a požadovaném chování při dotyku. Při porovnávání dostupných možností integrace si prohlédněte řešení dotykového panelu a displeje SKY-TDM.
Samotná velikost obrazovky neurčuje, zda bude monitor vhodný pro vestavěný systém. Kupující by si měli společně prohlédnout optické, elektrické, mechanické a environmentální specifikace.
| Specifikace | Publikované informace o produktu | Proč na tom záleží |
|---|---|---|
| Velikost obrazovky | 7 palců | Určuje kategorii zobrazení a dostupný prostor rozhraní. |
| Technologie displeje | IPS LCD v průmyslové kvalitě | Podporuje širokoúhlé sledování pro pevné instalace. |
| Rezoluce | Potvrďte objednanou konfiguraci | Ovlivňuje jasnost textu, ikony a rozvržení rozhraní. |
| Dotyková technologie | Vícedotykové PCAP | Podporuje responzivní interaktivní rozhraní. |
| Video rozhraní | HDMI | Připojuje displej ke kompatibilnímu hostitelskému zařízení. |
| Dotykové rozhraní | USB | Přenáší dotykový vstup do hostitelského systému. |
| Napájení | Potvrďte požadavky vybraného modelu | Zajišťuje elektrickou kompatibilitu se zařízením. |
| Montáž | Vestavěná instalace s otevřeným rámem | Určuje výřezy krytu a mechanické upevnění. |
| Přizpůsobení | Jas, úprava skla, lepení a mechanické možnosti | Pomáhá přizpůsobit monitor specifickým požadavkům projektu. |
Před objednáním si vyžádejte nejnovější technický list a mechanický výkres. Potvrďte požadavky na aktivní zobrazovací plochu, celkové rozměry, umístění montážních otvorů, vůli kabelu, napájecí konektor a hostitelské rozhraní.
Jas by měl také odpovídat prostředí instalace. Standardní vnitřní ovládací panel nemusí vyžadovat stejnou svítivost jako displej umístěný blízko jasného okna. SKY-TDM uvádí možnosti přizpůsobení vysokého jasu až do 1000 nitů pro vhodné konfigurace; konečná hodnota by měla být potvrzena pro vybraný model.
OEM zařízení zřídka sdílí stejné rozměry skříně nebo provozní požadavky. Přizpůsobení pomáhá sladit displej s kompletním produktem spíše než nutit inženýry předělávat okolní komponenty kolem standardního monitoru.
SKY-TDM nabízí možnosti přizpůsobení, které mohou zahrnovat:
Optická vazba, ladění dotyku a ochrana životního prostředí by neměly být považovány za vzájemně zaměnitelné prvky. Například lepení může zlepšit optický výkon a pomoci snížit prostor, ve kterém se může hromadit prach nebo vlhkost, ale automaticky nestanoví konkrétní IP hodnocení ani neučiní celé zařízení vodotěsným.
Pro projektové týmy je nejúčinnějším přístupem definovat strojní výkres, požadavky na rozhraní, cílový jas, chování při dotyku a provozní podmínky před vyžádáním přizpůsobeného vzorku.
Strukturované hodnocení pomáhá předcházet problémům s kompatibilitou během prototypování a hromadné výroby. Při porovnávání dodavatelů a konfigurací použijte následující kontrolní seznam.
Tyto kroky jsou zvláště důležité pro produkty, které budou vyráběny v několika výrobních sériích. Včasné ověření může snížit přepracování krytu, zpoždění při integraci a změny, kterým lze předejít po zahájení výroby.
Jeho primární výhodou je kompaktní, interaktivní integrace. Konstrukce s otevřeným rámem umožňuje výrobcům zabudovat displej do vlastních krytů zařízení, zatímco dotyková funkce poskytuje přímé uživatelské ovládání bez nutnosti samostatné klávesnice nebo myši.
Ano. Dostupné možnosti přizpůsobení zahrnují mechanické rozměry, polohy montážních otvorů, uspořádání kabelů, krycí sklo a vybrané funkce rozhraní. Sdílejte výkres skříně a požadavky na instalaci, abyste potvrdili proveditelnost.
SKY-TDM specifikuje monitor pro nepřetržitý provoz ve vhodných vestavěných aplikacích. Skutečná životnost a spolehlivost závisí na konečné konfiguraci, okolní teplotě, napájení, ventilaci a provozních podmínkách. Před nasazením potvrďte požadovaná ověřovací kritéria.
Informace o produktu označují video vstup HDMI a dotykovou konektivitu USB jako standardní rozhraní. Další konfigurace rozhraní mohou být dostupné přizpůsobením. Před objednáním ověřte kompatibilitu se zamýšleným hostitelským hardwarem.
K dispozici je přizpůsobení jasu s možností vysokého jasu až 1000 nitů uvedenými pro vhodné konfigurace. Optické lepení a vhodné povrchové úpravy mohou také pomoci zlepšit čitelnost. Skutečný výkon závisí na instalaci, odrazech a okolním osvětlení.
SKY-TDM identifikuje kompatibilitu Windows, Linux a Android, přičemž systémy založené na Raspberry Pi jsou také podporovány ve vhodných konfiguracích. Během testování integrace zkontrolujte video výstup hostitele, podporu dotykového USB, ovladače a požadavky na software.
Poskytněte požadované množství, aplikaci, rozlišení, jas, dotykovou technologii, požadavky na rozhraní, montážní výkres, provozní prostředí a jakékoli potřeby přizpůsobení. Tyto detaily pomáhají dodavateli doporučit vhodnou konfiguraci a vyhodnotit výrobní požadavky.
7palcový dotykový monitor s otevřeným rámem je praktickou volbou pro výrobce zařízení, kteří potřebují kompaktní interaktivní displej s flexibilní mechanickou integrací. Jeho vhodnost závisí nejen na velikosti obrazovky: rozlišení, jas, dotyková technologie, montážní rozměry, rozhraní a provozní podmínky, to vše musí odpovídat hotovému produktu.
S technologií displeje IPS, vícedotykovým ovládáním PCAP, video vstupem HDMI, dotykovým připojením USB a možnostmi přizpůsobení může řešení SKY-TDM podporovat ovládací panely inteligentních domácností, domácí interkomy, přístupové terminály a další vestavěné aplikace. Pečlivá kontrola specifikací a testování vzorků zůstávají zásadní pro dosažení spolehlivé integrace.
Plánujete nový inteligentní domácí terminál, interkomový systém nebo průmyslové ovládací rozhraní?Prozkoumejte 7palcový dotykový monitor s otevřeným rámem akontaktujte násk prodiskutování specifikací displeje, mechanických výkresů, požadavků na přizpůsobení OEM a harmonogramu projektu. SKY-TDM vám může pomoci vyhodnotit vhodnou konfiguraci displeje pro váš další projekt vývoje produktu.
