Jak může AD Board rozhraní HDMI a DP a VGA a typ C na LVDS EDP zjednodušit integraci průmyslového displeje

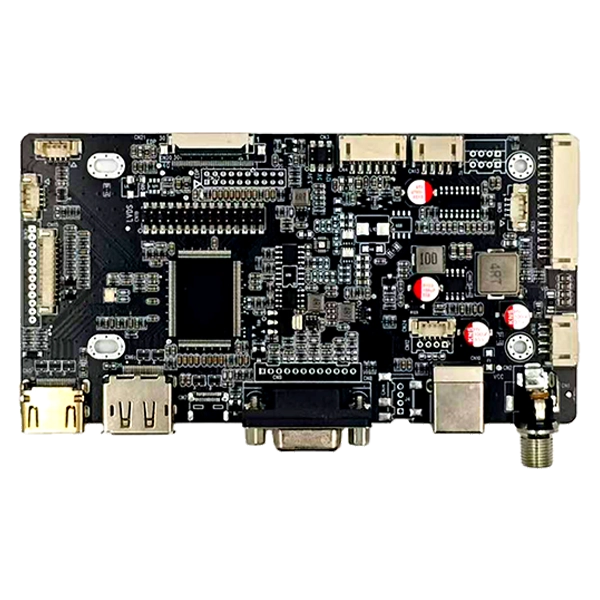

SKY-TDMrozvíjíRozhraní AD Board HDMI a DP a VGA a typu C na rozhraní LVDS EDPpomáhá výrobcům OEM, systémovým integrátorům a výrobcům průmyslových zařízení propojit více zdrojů videa s LCD panely LVDS nebo eDP prostřednictvím jednoho flexibilního řadiče displeje. Kombinací vstupů HDMI, DisplayPort, VGA a USB Type-C s několika konfiguracemi výstupů LCD může deska snížit složitost hardwaru a zároveň podporovat náročné aplikace vestavěného displeje.

Moderní průmyslové zobrazovací systémy často potřebují pracovat s různými hostitelskými počítači, grafickými rozhraními a LCD panely. Použití samostatného ovladače pro každé rozhraní může zvýšit inženýrskou práci, požadavky na inventář a dobu integrace. Deska ovladače LCD s více rozhraními poskytuje praktičtější přístup tím, že kombinuje několik video vstupů a výstupů displeje v rámci jedné průmyslové desky plošných spojů.

Konfigurace rozhraní HDMI, DP, VGA a Type-C podporuje širokou škálu hostitelských platforem, zatímco výstupy LVDS a eDP činí řadič vhodný pro různé architektury TFT LCD. Deska podporuje konfigurovatelné napětí panelu, výstup podsvícení, průmyslové provozní teploty a inženýrské služby OEM/ODM, díky čemuž je vhodná pro průmyslová HMI, CNC zařízení, lékařská zařízení, kiosky, systémy strojového vidění a vestavěné displeje.

Obsah

Proč průmyslové displeje potřebují více video rozhraní?

Jak řídicí deska propojuje různá rozhraní displeje?

Jaké jsou klíčové vlastnosti rozhraní AD Board?

Jaké jsou hlavní technické specifikace?

Kde lze tento ovladač displeje použít?

Jak podpora OEM a ODM zlepšuje integraci displeje?

Jak by měli inženýři vybrat správný ovladač zobrazení?

Často kladené otázky

Finální Takeaway

Proč průmyslové displeje potřebují více video rozhraní?

Projekty průmyslových displejů zřídka sledují jedinou hardwarovou architekturu. Jeden stroj může používat průmyslový počítač s DisplayPort, jiný může spoléhat na HDMI, zatímco starší zařízení může stále používat VGA. Na straně displeje může modul LCD používat LVDS nebo eDP v závislosti na jeho generaci, rozlišení, velikosti a designu.

To vytváří společný technický problém: zdroj videa a LCD panel nemusí nutně používat stejný standard rozhraní. Bez flexibilního ovladače mohou inženýři potřebovat různé konverzní desky pro různé projekty.

Vícevstupový řadič displeje může tuto architekturu zjednodušit podporou:

• Zdroje videa HDMI pro běžné digitální hostitelské systémy.
• DisplayPort pro moderní průmyslové počítače a vestavěné platformy.
• VGA pro starší počítače a upgrady vybavení.
• USB Type-C s režimem DP Alt pro kompatibilní kompaktní počítačové platformy.
• LVDS výstupy pro kompatibilní průmyslové TFT LCD panely.
• eDP výstupy pro novější vysoce výkonné architektury LCD.

U projektů OEM může tato flexibilita pomoci snížit potřebu předělávat elektroniku displeje při každé změně hostitelské platformy.

Jak řídicí deska propojuje různá rozhraní displeje?

Základní úlohou ovladače LCD nebo desky AD je přijímat video informace z hostitelského zařízení, zpracovávat signál a dodávat vhodný zobrazovací signál na vybraný LCD panel. Rozhraní na straně hostitele a rozhraní na straně panelu nemusí být totožné.

V této konfiguraci fungují HDMI, DP, VGA a Type-C jako možnosti vstupu videa. Regulátor tyto signály zpracovává a poskytuje výstup LVDS nebo eDP podle architektury připojeného panelu.

Deska podporuje dvoukanálové 8bitové LVDS a několik konfigurací eDP, včetně možností 20pinového, 30pinového a 40pinového FPC. Díky tomu je kompatibilita panelů důležitou součástí systémové integrace. Technici by měli před výrobou ověřit model LCD, rozlišení, typ rozhraní, definici pinů, napětí panelu, požadavky na podsvícení a konfiguraci firmwaru.

Například systémový integrátor upgradující starší průmyslový stroj založený na VGA si může potenciálně zachovat stávající architekturu LCD při použití řadiče, který přijímá vstup VGA. Naopak nový vestavěný systém může používat HDMI, DP nebo kompatibilní vstup Type-C při řízení panelu eDP.

Jaké jsou klíčové vlastnosti rozhraní AD Board?

1. Více možností vstupu videa

Deska kombinuje video vstupy HDMI, DisplayPort, VGA a USB Type-C. Tato architektura s více rozhraními poskytuje vývojářům zařízení větší svobodu při výběru průmyslových počítačů, vestavěných desek a hostitelských zařízení.

2. Kompatibilita displeje LVDS a eDP

Díky podpoře LVDS i eDP je ovladač vhodný pro různé generace technologie TFT LCD. Dostupné konfigurace zahrnují dvoukanálové 8bitové LVDS a také 20pinová, 30pinová a 40pinová rozhraní eDP.

3. Flexibilní konfigurace napájení

Ovladač podporuje možnosti napětí panelu 3,3V, 5V a 12V. Možnosti výstupu podsvícení zahrnují 5V, 12V a 24V. Tato flexibilita je užitečná při integraci LCD modulů s různými elektrickými požadavky.

4. Průmyslová provozní schopnost

Uvedený rozsah provozních teplot je -20 °C až 80 °C. Konstrukce také zahrnuje průmyslové komponenty, design s nízkým zvlněním a vylepšenou ESD ochranu pro náročná prostředí zařízení.

5. Funkce zpracování obrazu a rozšíření

Informace o produktu specifikují integrovanou paměť DDR, zpracování FRC a otočení obrazu o 180°. Tyto funkce mohou být cenné u vestavěných displejů, kde je třeba orientaci obrazu a zpracování displeje přizpůsobit fyzické instalaci.

Jaké jsou hlavní technické specifikace?

Následující tabulka shrnuje primární specifikace dostupné pro tento řadič displeje s více rozhraními:

Vzhledem k tomu, že LCD panely mohou mít různé definice pinů, i když používají stejný obecný standard rozhraní, měli by inženýři považovat specifikace za výchozí bod pro ověření kompatibility, spíše než předpokládat, že každý panel je přímo zaměnitelný.

Kde lze tento ovladač displeje použít?

Kombinace více video vstupů a LVDS/eDP výstupů činí tento typ ovladače vhodným pro širokou škálu průmyslových a vestavěných zobrazovacích aplikací.

Průmyslové HMI terminály

Při připojování průmyslových počítačů k TFT LCD displejům musí rozhraní člověk-stroj často fungovat nepřetržitě. Flexibilní možnosti videovstupu zjednodušují výběr hardwarové platformy a upgrady vybavení.

Rozhraní CNC strojů

CNC systémy mohou používat různé generace výpočetního hardwaru. Vícerozhraní ovladač může pomoci připojit starší nebo moderní zdroje videa s vhodnými LCD panely.

Displeje lékařského vybavení

Lékařská diagnostická a laboratorní zařízení mohou vyžadovat stabilní provoz displeje a pečlivě přizpůsobené konfigurace LCD. Testování kompatibility panelů a přizpůsobené parametry zobrazení mohou být proto důležité během integrace.

Systémy strojového vidění

Zařízení strojového vidění běžně kombinuje průmyslové počítače, kamery, procesorové jednotky a displeje operátorů. Flexibilní video rozhraní umožňují zobrazovacímu subsystému přizpůsobit se různým hostitelským konfiguracím.

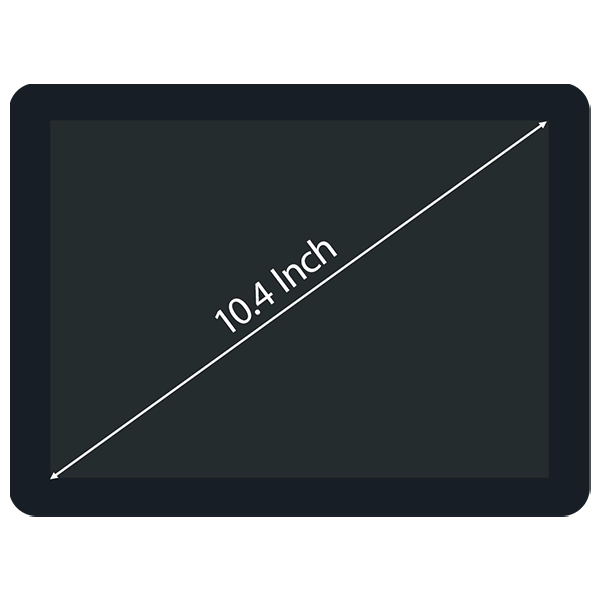

Open-Frame monitory a kiosky

Samoobslužné terminály, kiosky a monitory s otevřeným rámem mohou používat různé velikosti LCD a hostitelské platformy. Konfigurovatelný řadič může výrobcům pomoci standardizovat část architektury jejich zobrazení napříč variantami produktů.

Jak podpora OEM a ODM zlepšuje integraci displeje?

Výběr desky ovladače LCD není pouze o typu konektoru. Úspěšná integrace závisí na sladění ovladače s přesným LCD panelem a architekturou systému.

U projektů OEM a ODM může technická podpora zahrnovat:

• Ověření kompatibility LCD panelu.
• Optimalizace a úprava firmwaru.
• EDID modifikace.
• Ladění parametrů podsvícení.
• Vlastní design kabelu LVDS a eDP.
• Tisk loga PCB pro přizpůsobená zařízení.
• Přizpůsobení napětí panelu a požadavků na podsvícení.

Tyto služby mohou být zvláště cenné, když zákazník potřebuje přizpůsobenou sestavu displeje spíše než obecnou řídicí desku. Namísto toho, aby byl LCD, deska ovladače, kabel a podsvícení považovány za nezávislé komponenty, lze celý zobrazovací systém hodnotit jako integrované řešení.

U přizpůsobeného projektu by si kupující měli před technickým hodnocením připravit číslo modelu LCD, požadovaný video vstup, vstupní výkon, požadavky na podsvícení, odhadované roční množství a jakékoli požadavky na firmware nebo OEM.

Jak by měli inženýři vybrat správný ovladač zobrazení?

Před nákupem řídicí desky by měli inženýři ověřit několik technických parametrů, spíše než vybírat desku pouze podle vnějšího vzhledu konektoru.

1. Potvrďte rozhraní LCD.Zjistěte, zda panel používá LVDS nebo eDP, a identifikujte přesnou konfiguraci konektoru a kolíku.
2. Zkontrolujte napětí panelu.Ověřte, zda LCD vyžaduje 3,3 V, 5 V nebo 12 V.
3. Ověřte podsvícení.Potvrďte požadované napětí podsvícení, aktivační signál a požadavky PWM.
4. Zkontrolujte zdroj videa.Zjistěte, zda hostitel používá režim HDMI, DP, VGA nebo kompatibilní režim Type-C DP Alt.
5. Potvrďte rozlišení a načasování.Firmware ovladače musí být kompatibilní s parametry zobrazení cílového panelu.
6. Vyhodnoťte provozní prostředí.U průmyslových zařízení je třeba vzít v úvahu požadavky na teplotu, ESD, stabilitu napájení a nepřetržitý provoz.
7. Diskutujte o požadavcích na přizpůsobení.Pro OEM výrobu by měla být před hromadnou výrobou potvrzena konfigurace kabelů, firmware, označení PCB a přizpůsobení panelu.

Tento kontrolní seznam pomáhá snížit problémy s kompatibilitou během testování prototypů a produkčního nasazení.

Často kladené otázky

Q1: Podporuje deska LCD panely LVDS i eDP?

Ano. Ovladač je navržen tak, aby podporoval LVDS i eDP TFT LCD panely. Dostupné konfigurace zahrnují dvoukanálové 8bitové LVDS a eDP možnosti s 20pinovým, 30pinovým a 40pinovým FPC rozhraním.

Q2: Které video vstupy jsou podporovány?

Deska podporuje HDMI, DisplayPort, VGA a USB Type-C video vstup. Provoz videa typu C závisí na hostitelském zařízení podporujícím příslušnou funkci DisplayPort Alt Mode.

Q3: Jaká napětí panelu jsou k dispozici?

Uvedené možnosti napětí panelu jsou 3,3 V, 5 V a 12 V. Vhodné nastavení by mělo být zvoleno podle specifikace cílového LCD panelu.

Q4: Lze řadič přizpůsobit pro projekt OEM?

Ano. Podpora přizpůsobení může zahrnovat ověření kompatibility LCD, optimalizaci firmwaru, úpravu EDID, ladění parametrů podsvícení, přizpůsobené kabely LVDS/eDP a tisk loga PCB.

Q5: Jaké informace by měly být poskytnuty před vyžádáním nabídky?

Doporučuje se poskytnout model LCD panelu, požadovaný video vstup, vstupní napětí, požadavky na podsvícení, očekávané roční množství a jakékoli požadavky na přizpůsobení OEM nebo firmwaru. Tyto podrobnosti umožňují technickému týmu přesněji vyhodnotit kompatibilitu.

Finální Takeaway

Flexibilní řadič displeje s více rozhraními může zjednodušit propojení mezi moderními a staršími zdroji videa a různými generacemi průmyslových TFT LCD panelů. Díky vstupům HDMI, DisplayPort, VGA a Type-C v kombinaci s výstupy LVDS a eDP může toto řešení podporovat širokou škálu průmyslových HMI, CNC, lékařských, kioskových, přepravních a vestavěných zobrazovacích aplikací. Konfigurovatelné napájení panelu, možnosti podsvícení, rozsah průmyslových teplot a inženýrské služby OEM/ODM dále podporují přizpůsobené projekty zobrazení.

Pokud vyvíjíte průmyslový displej, upgradujete stávající LCD systém nebo hledáte spolehlivé řešení ovladače pro OEM výrobu, poskytněte svůj model LCD a požadavky na rozhraní společnosti SKY-TDM.Kontaktujte násse specifikacemi vašeho panelu, požadavky na aplikaci a očekávaným množstvím a prodiskutujte kompatibilitu, možnosti přizpůsobení a vhodné řešení řadiče displeje pro váš projekt.
