Jedná se o 2,1palcový kruhový dotykový displej speciálně navržený pro chytré domácí spotřebiče a kompaktní ovládací panely. SKY-TDM dokáže přizpůsobit dotykovou obrazovku displeje podle skutečné struktury vašeho zařízení a požadavků na interakci člověka a stroje (HMI).
Toto řešení kruhového dotykového displeje s úhlopříčkou 2,1 palce má rozlišení 480 x 480 a přibližnou velikost 56,18 x 59,71 x 2,26 milimetrů. Má kompaktní strukturu. Používá IC ovladače ST7701 a podporuje rozhraní RGB (které lze upravit jako rozhraní MIPI).
Poskytujeme přizpůsobená zobrazovací řešení, která splní vaše základní potřeby, a pomůžeme vám hladce integrovat komponenty displeje do celkového průmyslového designu vašeho zařízení.
Kulaté displeje stále častěji nahrazují tradiční čtvercové obrazovky v chytrých domácích spotřebičích.
Bezproblémový průmyslový design: Kruhové displeje eliminují vizuální konflikt mezi obdélníkovou obrazovkou a zakřivenými, válcovými tvary, které jsou běžné u kávovarů, čističek vzduchu a chytrých reproduktorů. Obrazovka se spíše integruje do siluety produktu, než aby ji rozbila.
Výměna knoflíku: Mnoho spotřebičů stále používá fyzické otočné knoflíky pro volbu teploty, rychlosti nebo režimu. Kruhový dotykový displej dokáže digitálně replikovat funkci knoflíku s dynamickými ikonami, nastavitelnou citlivostí a bez mechanického opotřebení, přičemž nabízí více informací než tištěný číselník.
Lepší využití kompaktního prostoru: U malých ovládacích panelů se kruhové rozvržení vyhne plýtvání rohovými oblastmi obdélníkových obrazovek. Pole čtvercových pixelů 480 × 480 se přirozeně mapuje na kulatou zobrazovací plochu a plně využívá dostupnou oblast zobrazení.
Silnější vizuální zaměření: Kruhová rozhraní přitahují zrak uživatele do středu ovládacího panelu, což je ideální pro primární funkce, jako je start/stop, nastavení teploty nebo výběr režimu v chytrých kávovarech a kuchyňských spotřebičích.
Konzistentní estetika napříč produktovými řadami: Značky spotřebičů mohou standardizovat moduly kruhového displeje napříč různými produkty: kávovary, čističky vzduchu, pračky vytvářející jednotný designový jazyk a zároveň zjednodušovat nákup a inventář.
Integrace dotykového displeje a displeje: V kombinaci s optickým lepením a dotykem PCAP se kruhový displej stává utěsněným, snadno čistitelným předním panelem, který je kritický pro kuchyňské spotřebiče vystavené vlhkosti, mastnotě a každodennímu čištění.
U chytrých domácích spotřebičů ve srovnání s tradičními strukturami se vzduchovou mezerou poskytuje optické lepení integrovanější efekt zobrazení a zvýrazňuje prémiový pocit z produktu.
Díky bezproblémovému spojení dotykového panelu s displejem toto řešení účinně minimalizuje odrazy viditelného světla způsobené vzduchovou mezerou a zabraňuje pronikání vlhkosti při různých úrovních vlhkosti. Vytváří mnohem čistší přední plochu, takže je zvláště ideální pro domácí výrobky s náročnými estetickými požadavky.

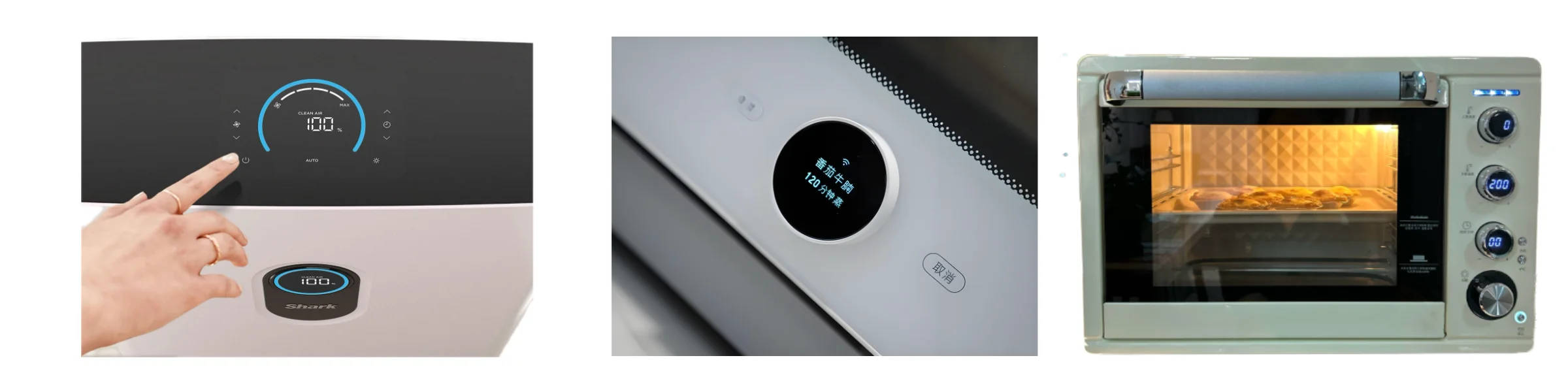

Tato technologie může být široce používána v různých provedeních spotřebičů, jako jsou chytré kávovary, čističky vzduchu, kuchyňské spotřebiče, ovládací panely praček a chytré trouby.
Díky extrémně kompaktnímu mechanickému rozměru pouhých 56,18 × 59,71 × 2,26 mm je řešení kruhového dotykového displeje 2,1 palce dokonale vhodné pro aplikace s přísnými vnitřními prostorovými omezeními. Jeho rozlišení 480 x 480 poskytuje čtvercové uživatelské rozhraní, které se hladce integruje do sestavy kompaktních ovládacích panelů.
S našimi klienty můžeme projednat přizpůsobená řešení na základě následujícího pracovního postupu:
Velikost displeje → Dotykový panel → Krycí sklo → Laminace → Konfigurace rozhraní → Mechanická struktura
Různé projekty mohou vyžadovat různé rozměry obrazovky, poměr stran, montážní struktury nebo dotyková řešení přizpůsobená konkrétním případům použití. Proto důrazně doporučujeme integrovat vlastní vývoj do rané fáze návrhu vašeho produktu. Prostřednictvím hloubkové komunikace ohledně vašich specifických potřeb můžeme poskytnout špičková řešení na míru.
Tato sestava 2,1palcového kruhového dotykového displeje podporuje dotykové rozhraní I2C, což umožňuje bezproblémovou integraci dotykové funkce s hlavním řídicím systémem zákazníka.
Pokud jde o zobrazovací výkon, obrazovka se vyznačuje jasem 300 cd/m² a kontrastním poměrem 800:1. Nabízí široké pozorovací úhly až 80° ve všech směrech a poskytuje možnosti pro rozhraní RGB i MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESETOVAT | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESETOVAT | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Tyto vynikající vlastnosti pokládají praktický základ pro interaktivní rozhraní kompaktních domácích spotřebičů, které plně splňují potřeby uživatelů v interakci mezi člověkem a strojem (HMI).
Každé zařízení zákazníka se vyznačuje jedinečným rozhraním displeje a výrazným průmyslovým designem. Abychom sloužili naší různorodé zákaznické základně, poskytujeme komplexní služby přizpůsobení OEM a ODM. Můžeme prodiskutovat přizpůsobená řešení na základě vašich specifických požadavků, jako jsou vlastní dotykové panely, vlastní krycí sklo, různé možnosti rozhraní, přizpůsobené FPC kabely, sítotisk loga a přizpůsobený jas a optické parametry.

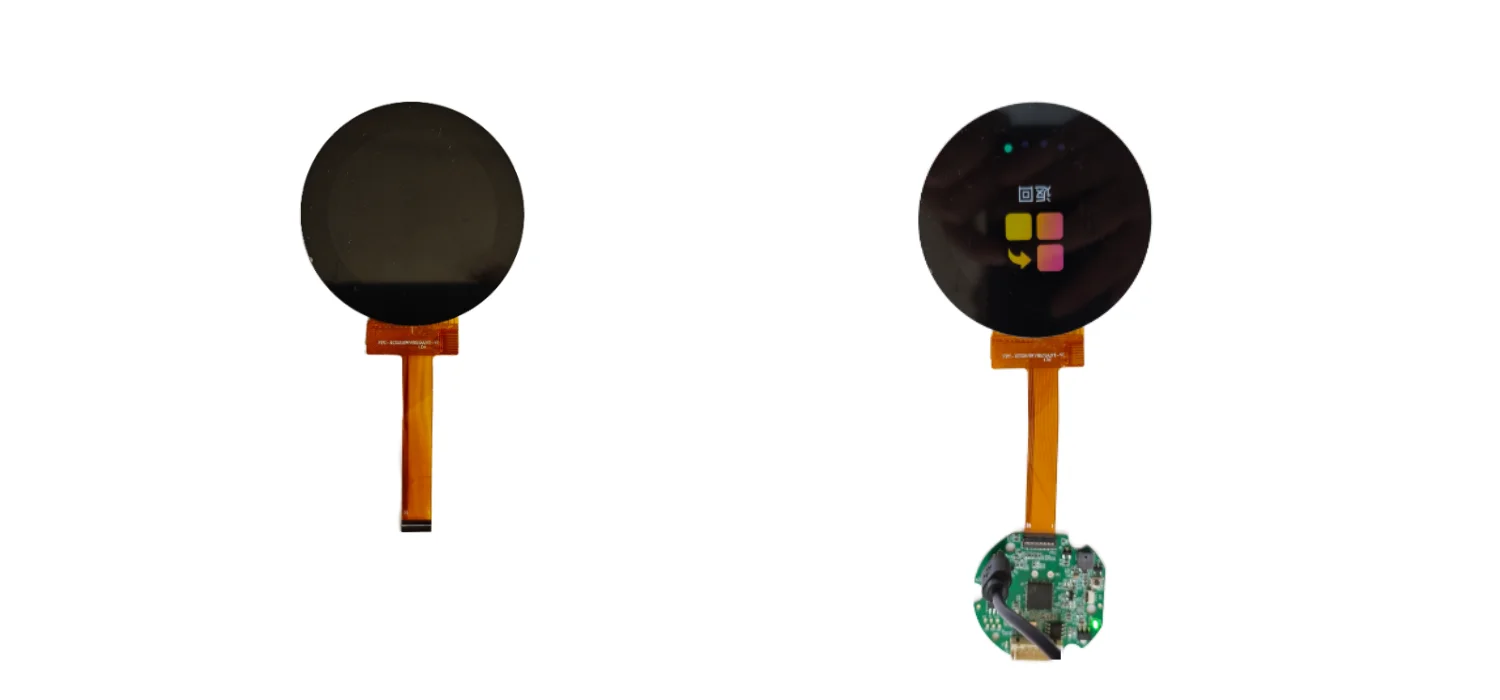

Kromě našeho referenčního řešení s 2,1palcovým kruhovým dotykovým displejem nabízíme také integrované služby přizpůsobení desky ovladače displeje, včetně možností, jako jsou desky se sériovým portem.
1. Potvrzení požadavku: Sdílejte velikost displeje, rozlišení, dotykovou funkci a instalační prostor.
2. Návrh řešení: Navrhujeme dotykový panel, krycí sklo a konfiguraci rozhraní.
3.Vývoj vzorku: Sestavení prototypu pro vaše mechanické a elektrické ověření.
4. Ověření návrhu: Společná kontrola lícování, dotykového výkonu a optického efektu.
5. Hromadná výroba: Stabilní dávková dodávka s plnou kontrolou před odesláním.
Doporučujeme včasné zapojení: můžeme přizpůsobit sestavu displeje vašemu průmyslovému designu, spíše než nutit váš návrh kolem standardního modulu.
Naše zobrazovací řešení jsou široce použitelná pro různé produkty chytré domácnosti a spotřebičů, včetně:
Chytré kávovary: Dotykové ovládání poskytuje moderní a interaktivní uživatelské rozhraní.
Čističky vzduchu: Kompaktní sestavy dotykového displeje umožňují rychlé nastavení různých funkcí.
Chytré kuchyňské spotřebiče: Pro produkty, jako jsou rýžovary, trouby a digestoře, nabízíme dotykové displeje s funkcí otočného knoflíku.
Pračky a sušičky: Displeje umožňují rychlý výběr programů praní a sušení a zároveň poskytují intuitivní přehled o provozním stavu.
U všech výše uvedených kategorií spotřebičů můžeme splnit vaše specifické požadavky na specifikaci.

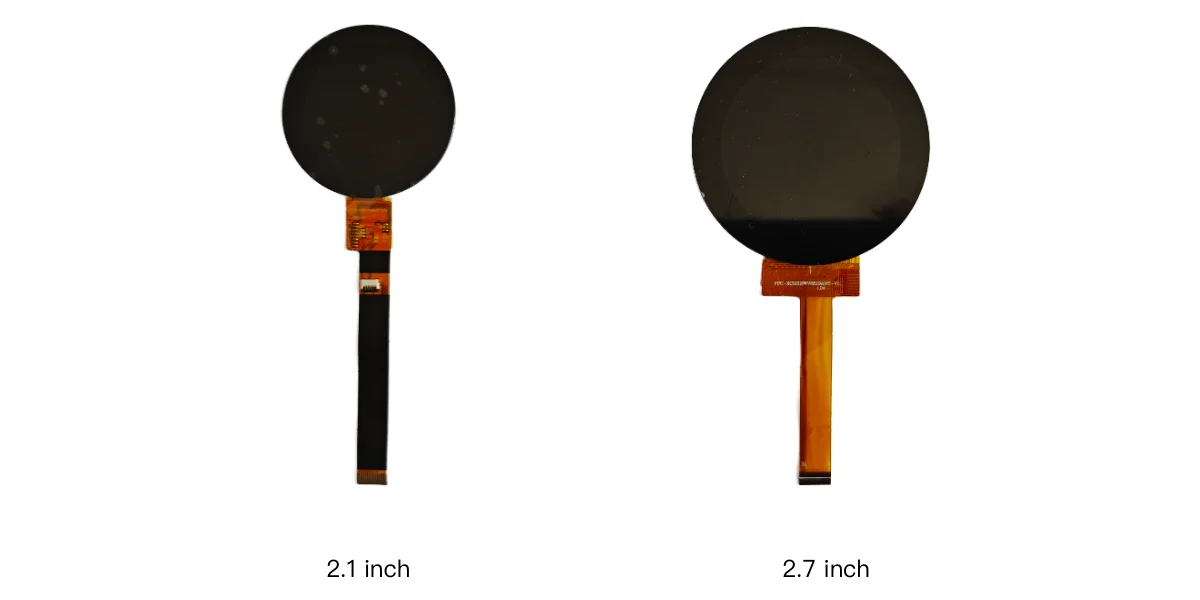

Ne, nabízíme širší škálu možností. Kromě 2,1palcové sestavy nabízíme také 1,6palcové, 2,7palcové, 5palcové a další velikosti. Konkrétní výběr závisí na vašich požadavcích na produkt.
Ano. Dotykové panely lze plně přizpůsobit vašim potřebám, včetně vnějšího tvaru, speciální povrchové úpravy krycího skla, designu FPC kabelu a dalších.
Ano. LCD modul nebo dotykový panel můžeme dodat samostatně. Podporujeme i řešení, kdy je laminováno pouze krycí sklo, bez dotykového panelu.
Ano. Tento typ kompaktního dotykového displeje je vhodný pro aplikace, jako jsou chytré kávovary, čističky vzduchu, kuchyňské spotřebiče a další inteligentní ovládací terminály, v závislosti na požadavcích konečné aplikace.
Ano. Zákazníci s námi mohou diskutovat o přizpůsobených požadavcích, včetně velikosti displeje, dotykového panelu, krycího skla, plné laminace, typu rozhraní a mechanické integrace.
V ideálním případě uveďte požadovanou velikost obrazovky, rozlišení, dotykovou funkci, rozměry krycího skla, instalační prostor, požadavky na rozhraní, provozní prostředí a odhadované množství. Navíc poskytnutí výkresů produktů nebo souborů 3D pouzdra by bylo velmi přínosné pro naše mechanické hodnocení.
Pokud vyvíjíte nový domácí spotřebič, velmi rádi se zapojíme hned na začátku fáze návrhu, abychom komplexně vyhodnotili vaše celkové požadavky na produkt.
SKY-TDM může úzce spolupracovat s našimi zákazníky na posouzení specifických potřeb, včetně velikosti displeje, dotykového řešení, krycího skla a vlastních desek ovladačů. Tento přístup založený na spolupráci pomáhá vytvořit bezchybný hotový produkt, aniž by bylo nutné kompromitovat celkový design, jen aby se přizpůsobila nevhodné standardní struktuře.
Neváhejte nás kdykoli kontaktovat a prodiskutovat vaše připravované projekty.
