Pro OEM zobrazovací projekty, které vyžadují spolehlivou konverzi signálu,AD Board rozhraní HDMI na TTLzSKY-TDMposkytuje praktický způsob připojení zdrojů videa HDMI s TTL/RGB TFT LCD panely. Jeho nastavitelné napětí panelu, integrované ovládání podsvícení LED, přizpůsobitelný firmware a kompaktní průmyslový design jej činí vhodným pro vestavěná zařízení, terminály HMI, lékařské přístroje, laboratorní zařízení a další aplikace s omezeným prostorem.
AD Board rozhraní HDMI To TTL funguje jako ovládací most mezi zdrojem videa HDMI a kompatibilním panelem TFT LCD využívajícím signalizaci TTL/RGB. Pro výrobce zařízení hodnota tohoto typu regulátoru přesahuje základní převod signálu. Volba napětí panelu, časování displeje, správa podsvícení, přizpůsobení rozhraní, konfigurace firmwaru a spolehlivost PCB, to vše může ovlivnit úspěch vestavěného zobrazovacího systému. Řešení SKY-TDM podporuje více konfigurací rozhraní TTL, nastavení napětí panelu 3,3V/5V, integrované ovládání podsvícení LED, přizpůsobitelný firmware a 8–18V DC napájecí vstup. Tyto funkce pomáhají konstruktérům redukovat dodatečné obvody, zjednodušit kabeláž, urychlit integraci LCD a vyvinout flexibilnější průmyslové zobrazovací produkty.
Obsah
- Co je to AD deska s rozhraním HDMI-TTL?
- Proč je převod HDMI na TTL důležitý pro projekty TFT LCD?
- Jaké jsou klíčové vlastnosti k hodnocení?
- Klíčové technické specifikace
- Kde lze desku použít?
- Jak by měli inženýři přistupovat k integraci LCD?
- Jak přizpůsobení zlepšuje kompatibilitu projektu?
- Často kladené otázky
- Závěr a podpora projektu
Co je to AD deska s rozhraním HDMI-TTL?
AD Board rozhraní HDMI To TTL je ovladač LCD, který převádí video informace ze zdroje HDMI do formátu signálu, který dokáže zpracovat kompatibilní TTL/RGB TFT LCD panel. HDMI je široce používáno počítači, vestavěnými systémy, průmyslovými ovladači a dalšími moderními zdroji digitálního videa, zatímco mnoho panelů TFT LCD používá paralelní rozhraní RGB nebo TTL.
Bez vhodného ovladače mohou inženýři potřebovat přepracovat hostitelský systém nebo vyvinout další obvody pro konverzi signálu. Dedikovaná řídicí deska poskytuje přímější integrační cestu a může kombinovat zpracování signálu, řízení napájení panelu, konfiguraci časování a ovládání podsvícení v jednom kompaktním řešení.

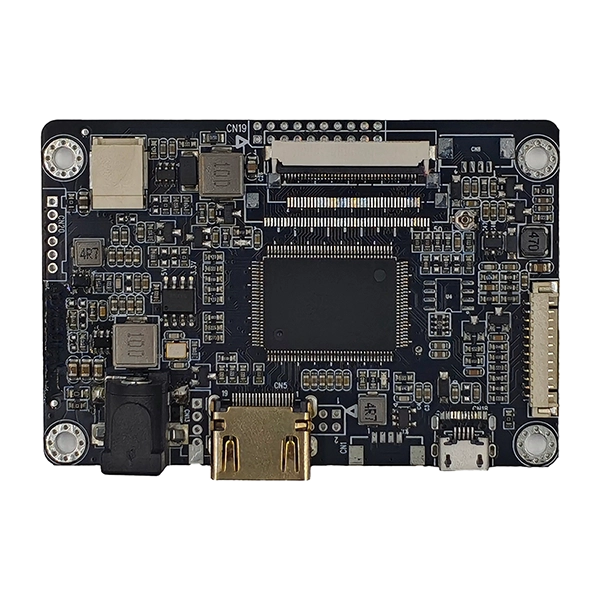

AD Board SKY-TDM HDMI To TTL Interface AD Board je navržen speciálně pro průmyslovou integraci LCD. Podle jeho produktových specifikací podporuje konfigurace výstupu displeje TTL/RGB, nastavitelné napětí panelu 3,3 V nebo 5 V, integrovaný ovladač LED, přizpůsobitelný firmware a rozsah napájení 8–18 V DC.
Proč je převod HDMI na TTL důležitý pro projekty TFT LCD?
Integrace displeje často zahrnuje více než výběr LCD se správnými fyzickými rozměry. Inženýři musí také sladit zdroj videa, rozhraní, napětí, časování, podsvícení, konektor a mechanickou strukturu.
Vhodný řadič HDMI-to-TTL může pomoci vyřešit několik běžných problémů s integrací:
- Kompatibilita rozhraní:Poskytuje praktické propojení mezi zdroji videa HDMI a TTL/RGB TFT panely.
- Přizpůsobení výkonu:Nastavitelné napětí panelu pomáhá vyhovět různým elektrickým požadavkům LCD.
- Správa podsvícení:Integrované ovládání LED podsvícení snižuje potřebu samostatného obvodu ovladače.
- Adaptace firmwaru:Časování zobrazení a další parametry lze přizpůsobit pro konkrétní modely LCD.
- Kompaktní instalace:Malé uspořádání ovladače může být cenné tam, kde je omezený prostor krytu.
- Efektivita vývoje:Připravená architektura řadiče může snížit množství vývoje zobrazovacího rozhraní, které vyžaduje tým OEM.
Jaké jsou klíčové vlastnosti k hodnocení?
1. Více konfigurací rozhraní TTL/RGB
Různé TFT panely mohou používat různá přiřazení pinů FPC a konfigurace signálu. Deska podporuje několik uspořádání rozhraní, včetně 40pinových a 50pinových konfigurací RGB, což poskytuje inženýrům větší flexibilitu při výběru vhodných panelů.
2. Nastavitelné napětí panelu
Ovladač podporuje volitelné výstupní napětí panelu 3,3V a 5V. To je důležité, protože napájení nekompatibilního napětí může způsobit nestabilitu displeje nebo potenciálně poškodit elektroniku panelu. Volba napětí by měla být vždy ověřena podle elektrických specifikací výrobce LCD.
3. Integrovaný ovladač podsvícení LED
Vestavěný obvod řízení podsvícení zjednodušuje architekturu systému tím, že kombinuje ovládání displeje a řízení podsvícení LED na stejné desce. Rozhraní podsvícení poskytuje připojení k napájení, ON/OFF a PWM/Vadj pro ovládání na úrovni systému.
4. Přizpůsobitelný firmware
LCD panely vyžadují pro správné zobrazení obrazu vhodné parametry časování. Přizpůsobení firmwaru může zahrnovat parametry, jako je rozlišení, časování, orientace displeje, logo spouštění a konfigurace OSD, v závislosti na požadavcích projektu.
5. Průmyslově orientovaný design
Průmyslová zařízení mohou pracovat nepřetržitě a může docházet k elektrickému rušení, kolísání teploty a prostorovým omezením. Regulátor je navržen se stabilním řízením napájení, optimalizovaným směrováním signálu a konstrukcí s ohledem na EMI pro podporu náročných vestavěných aplikací.
Klíčové technické specifikace
Následující tabulka shrnuje hlavní publikované specifikace AD Board rozhraní HDMI To TTL:
| Funkce | Specifikace | Integrační hodnota |
|---|---|---|
| Video vstup | HDMI | Připojuje se k moderním zdrojům videa HDMI |
| LCD výstup | TTL / RGB / LVDS | Podporuje flexibilní integraci displeje |
| Napětí panelu | 3,3V / 5V | Přizpůsobí se různým požadavkům na napájení panelu |
| Ovládání podsvícení | Integrovaný ovladač LED | Snižuje obvody vnějšího podsvícení |
| Napájení | DC 8–18V | Vhodné pro různé architektury vestavěného napájení |
| OSD | Podporována externí klávesnice | Umožňuje nastavení displeje směrem k uživateli |
| Firmware | Přizpůsobitelné | Umožňuje konfiguraci zobrazení specifickou pro projekt |
| Provozní teplota | -20 °C až 80 °C | Podporuje široký rozsah průmyslového provozu |
Před zadáním objednávky nebo zahájením sériové výroby by inženýři měli potvrdit kompletní elektrické, časové, mechanické a konektorové specifikace u vybraného LCD panelu.
Kde lze desku použít?
Kompaktní architektura a konfigurovatelné zobrazovací rozhraní činí AD Board s rozhraním HDMI To TTL užitečným pro různé vestavěné aplikace. Mezi typické případy použití patří:
- Průmyslové HMI:Připojte průmyslové počítače nebo řídicí jednotky ke kompaktním displejům operátora TFT.
- Lékařské nástroje:Poskytněte zobrazovací rozhraní pro diagnostická, monitorovací a laboratorní zařízení.
- Přenosné testovací zařízení:Podporujte kompaktní displeje, kde je důležitý prostor na desce plošných spojů a správa napájení.
- Automatizace budov:Zobrazovací moduly měniče používané v řídicích a monitorovacích terminálech.
- Bezpečnostní zařízení:Integrujte TFT displeje do kompaktních monitorovacích a řídicích zařízení.
- Vestavěné terminály:Poskytněte připojení HDMI-to-TTL pro přizpůsobená průmyslová a chytrá zařízení.
Tyto aplikace obecně sdílejí podobné požadavky: stabilní přenos obrazu, předvídatelná kompatibilita panelu, kompaktní instalace a ovladač, který lze přizpůsobit konečné konfiguraci LCD.
Jak by měli inženýři přistupovat k integraci LCD?
Spolehlivý projekt zobrazení by měl začínat specifikacemi LCD panelu spíše než pouhým výběrem ovladače na základě vstupního konektoru. Strukturovaná kontrola kompatibility může zabránit nákladným přepracováním později ve vývoji.
- Identifikujte model LCD:Potvrďte přesné číslo dílu panelu a technický list.
- Zkontrolujte rozhraní:Ověřte, zda panel používá požadovanou konfiguraci pinů TTL/RGB.
- Potvrďte napětí:Srovnejte nastavení napětí panelu ovladače se specifikací LCD.
- Ověřte načasování:Zkontrolujte takt pixelů, horizontální časování, vertikální časování, synchronizaci a související parametry.
- Přizpůsobte podsvícení:Potvrďte napětí LED, proud, požadavky PWM a konfiguraci konektoru.
- Zkontrolujte mechanické detaily:Ověřte orientaci FPC, polohu konektoru, rozměry desky a požadavky na montáž.
- Vyzkoušejte kompletní sestavu:Vyhodnoťte stabilitu obrazu, chování při spuštění, ovládání jasu, teplotní výkon a dlouhodobý provoz.
Poskytnutí datového listu LCD, zamýšlené aplikace, vstupního zdroje a omezení krytu dodavateli řídicího systému může značně zefektivnit proces párování.
Jak přizpůsobení zlepšuje kompatibilitu projektu?
Standardní řídicí desky jsou užitečné pro běžné aplikace, ale OEM produkty často mají požadavky, které nelze vyřešit obecnou konfigurací. Přizpůsobení firmwaru a hardwaru se proto může stát důležitou součástí vývoje displeje.
SKY-TDM poskytuje možnosti přizpůsobení, které mohou zahrnovat:
- Konfigurace rozlišení LCD a časování
- Nastavení snímkové frekvence a parametrů obrazu
- Spouštěcí logo a přizpůsobení spouštěcího rozhraní
- Konfigurace nabídky OSD
- Nastavení orientace displeje
- Shoda TTL/RGB kabelu a FPC konektoru
- Jas podsvícení a optimalizace sekvence napájení
- PCB sítotisk a přizpůsobení soukromých značek
- Mechanické přizpůsobení montáže
Tento přístup je zvláště užitečný pro výrobce OEM vyvíjející zařízení s definovaným modelem LCD, přizpůsobeným krytem nebo dlouhým životním cyklem produktu. SKY-TDM také poskytuje širší možnosti integrace zobrazení pokrývající dotykové panely, LCD displeje a desky s ovladači LCD, což může pomoci zjednodušit vícesložkové zdroje.
Často kladené otázky
Q1: Které LCD panely mohou pracovat s AD Board rozhraním HDMI To TTL?
Deska je určena pro kompatibilní TTL/RGB TFT LCD panely. Kompatibilita závisí na rozhraní panelu, rozlišení, časování, napětí, konektoru a požadavcích na podsvícení. Poskytnutí přesného modelu LCD pomáhá technickému týmu ověřit kompatibilitu.
Q2: Může být firmware přizpůsoben pro konkrétní LCD?
Ano. Firmware lze upravit podle požadavků projektu, včetně časování zobrazení, rozlišení, orientace, loga při spuštění a nastavení souvisejících s OSD.
Q3: Obsahuje deska ovladač podsvícení?
Ano. Ovladač obsahuje integrovaný ovladač podsvícení LED, který pomáhá snížit potřebu dalšího externího modulu pro ovládání podsvícení.
Q4: Jaké napětí panelu ovladač podporuje?
Publikované specifikace udávají volitelné možnosti 3,3V a 5V panelového napětí. Správné nastavení by mělo být zvoleno podle specifikací výrobce LCD.
Q5: Je deska vhodná pro průmyslová zařízení?
Ano. Produkt je určen pro průmyslově orientované aplikace, jako jsou terminály HMI, lékařská zařízení, laboratorní přístroje, přenosná testovací zařízení a vestavěné řídicí systémy. Jeho publikovaný rozsah provozních teplot je -20 °C až 80 °C.
Q6: Může SKY-TDM poskytnout odpovídající kabely?
Ano. SKY-TDM podporuje přizpůsobení rozhraní a kabelů pro projekty integrace zobrazení, včetně přizpůsobených signálových kabelů TTL/RGB a připojení FPC.
Q7: Mohou zákazníci OEM požadovat přizpůsobenou značku?
Ano. Dostupné úpravy mohou zahrnovat sítotiskové značení PCB, balení soukromých značek, exkluzivní firmware a další požadavky specifické pro daný projekt.
Závěr a podpora projektu
Výběr správného ovladače displeje může významně ovlivnit efektivitu a spolehlivost projektu vestavěného LCD. AD Board rozhraní HDMI To TTL poskytuje praktický most mezi zdroji videa HDMI a TTL/RGB TFT panely a zároveň kombinuje konverzi signálu, správu napájení panelu, ovládání podsvícení a konfiguraci firmwaru v kompaktním řešení. Pro výrobce OEM může možnost přizpůsobit časování, firmware, kabely, konektory a mechanické detaily dále zjednodušit vývoj produktu a podpořit stabilní dlouhodobou výrobu.
Pokud vyvíjíte průmyslové HMI, lékařský přístroj, laboratorní zařízení, přenosný tester nebo jiný produkt s vestavěným displejem, SKY-TDM vám může pomoci vyhodnotit váš model LCD a systémové požadavky. Prozkoumejte AD Board rozhraní HDMI To TTL nebokontaktujte náss vaším datovým listem LCD, požadovaným rozhraním, množstvím a požadavky na přizpůsobení, abyste mohli projednat vhodné řešení řadiče displeje.
