Moduly LCD + desky s ovladači LCD + dotykové panely + různé kabely + mechanické konstrukční součásti
Tato komplexní integrace se stala základním požadavkem pro zakázkové projekty a znamená posun od tradičního spoléhání se na samostatné LCD moduly. V minulosti většina projektů vyžadovala pouze jednotlivé komponenty, jako jsou samostatné dotykové panely nebo samostatné LCD moduly. Nicméně, jak se průmysl vyvíjí, integrace zdrojů se stala klíčovým faktorem při zahájení projektu.
Když jsou tyto komponenty získávány a montovány od různých dodavatelů, často se objevují problémy, jako je kompatibilita komponent, uspořádání vnitřního prostoru a montážní procesy, což vede k nesouladu produktů. Jedná se o jedinečnou výzvu vlastní projektům na míru.
SKY-TDMProdukty společnosti jsou primárně navrženy tak, aby odpovídaly potřebám přizpůsobených projektů v průmyslových, lékařských, samoobslužných kioscích a aplikacích železniční dopravy. Poskytujeme integrovaná dotyková a zobrazovací řešení k vyřešení problémů s kompatibilitou a přizpůsobením v průběhu životního cyklu projektu.

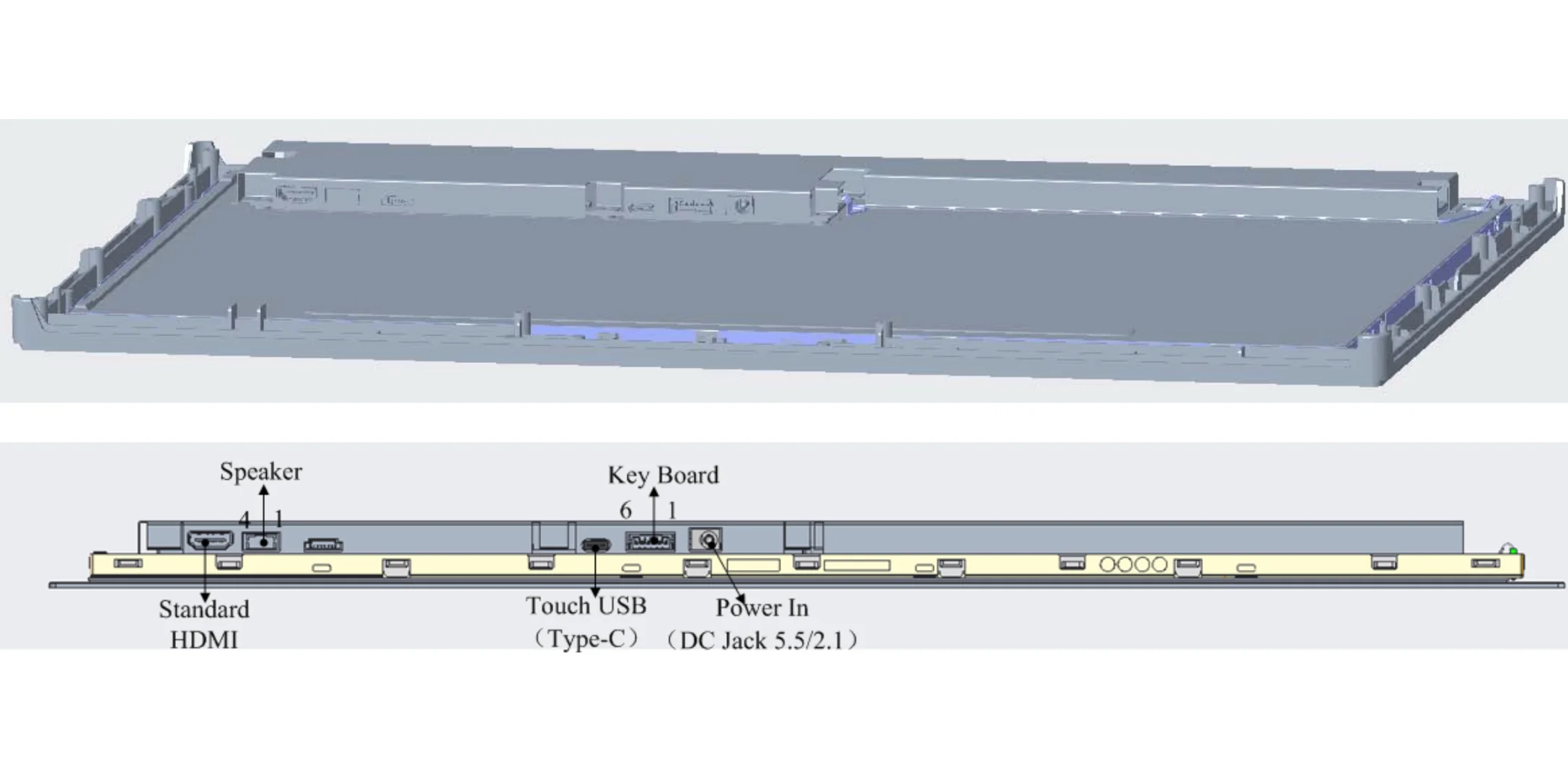

Jedná se o 21,5palcový LCD displej s dotykovou funkcí, který integruje modul LCD, kapacitní dotykový panel PCAP a systém desky ovladače do jediné architektury displeje. Zákazníci potřebují pouze poskytnout 12V DC napájecí zdroj a vstupní signál HDMI, aby jej mohli implementovat do svého zařízení, což eliminuje potřebu externí desky ovladače.
Klíčové vlastnosti:
· Velikost obrazovky 21,5 palce
· Rozlišení Full HD 1920 x 1080
· PCAP 10bodový kapacitní dotyk
· Rozhraní vstupu videa HDMI
· Dotykové rozhraní USB Type-C
· Volitelná povrchová úprava AG (Anti-Glare) & AF (Anti-Fingerprint).
· Vestavěný reproduktor

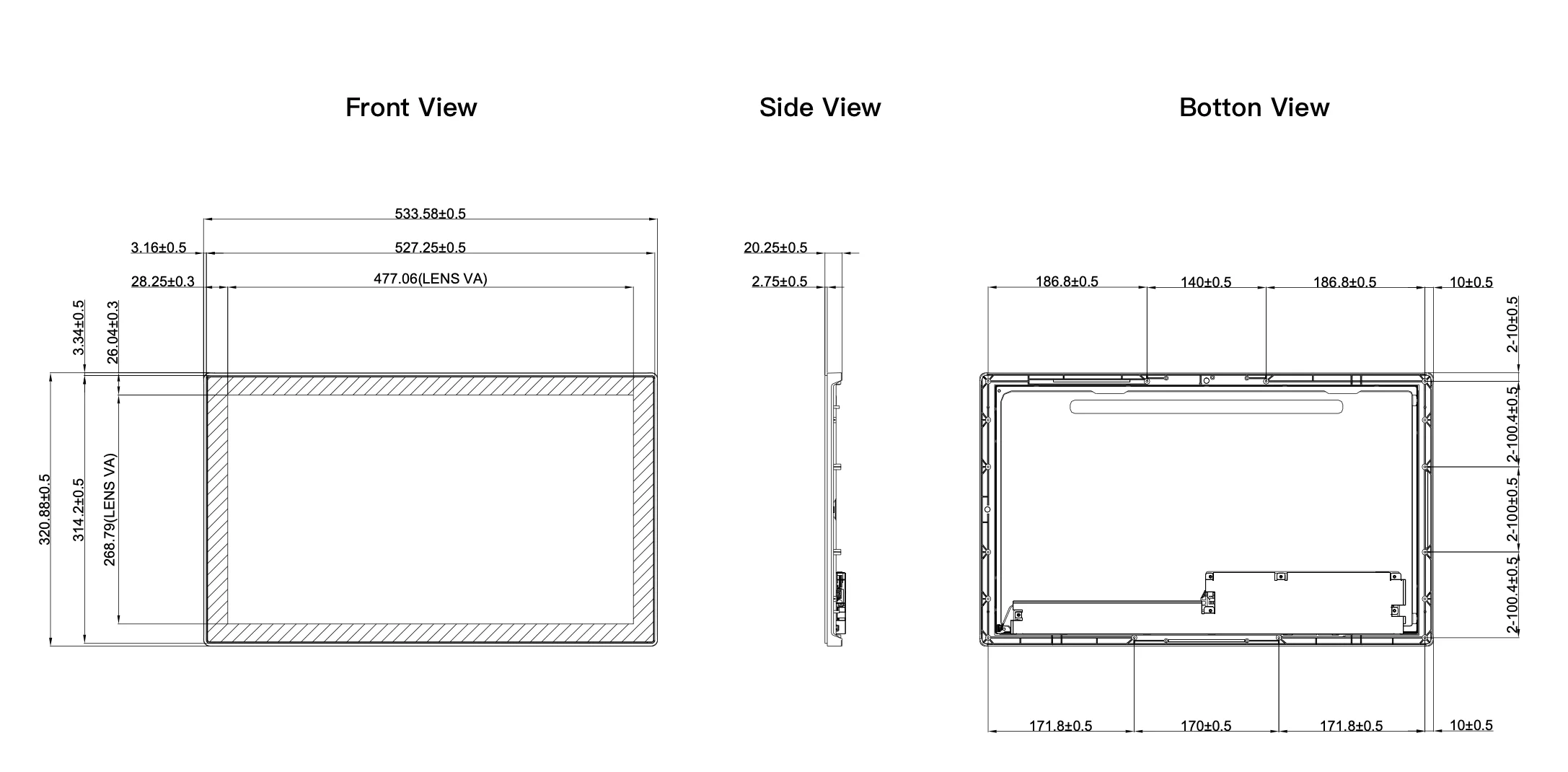

Má typickou spotřebu energie 26,26 W s celkovými rozměry produktu 533,58 x 320,88 x 20,25 mm.
Hlavním účelem integrace je snížit počet samostatných komponent a zjednodušit instalaci architektury displeje.
Integrované displeje mohou potenciálně snížit celkové náklady na systém. Pomáhají zlepšit efektivitu nákupu komponent, snížit potřebu kabelů a konektorů, zjednodušit montážní procesy, snížit úsilí o koordinaci inženýrů a zkrátit dobu integrace zobrazovacího systému. Tato vylepšení účinně snižují skryté náklady na pracovní sílu. Skutečné snížení nákladů však závisí na původní architektuře displeje, objemu výroby a požadavcích na přizpůsobení.
Ano, vytváří více příležitostí pro kompaktní mechanickou konstrukci. Pokud je třeba nainstalovat samostatné desky s ovladači displeje za nebo vedle panelu LCD, musí být vyhrazen prostor navíc pro desku plošných spojů a kabely.
Díky přímé integraci příslušných elektronických komponent displeje do architektury displeje není potřeba přidělovat prostor pro desku ovladače a související kabely.
Tato prostorová optimalizace je zvláště praktická pro samoobslužné terminály, kde je stínění obvykle namontováno přímo na přední straně skříně.

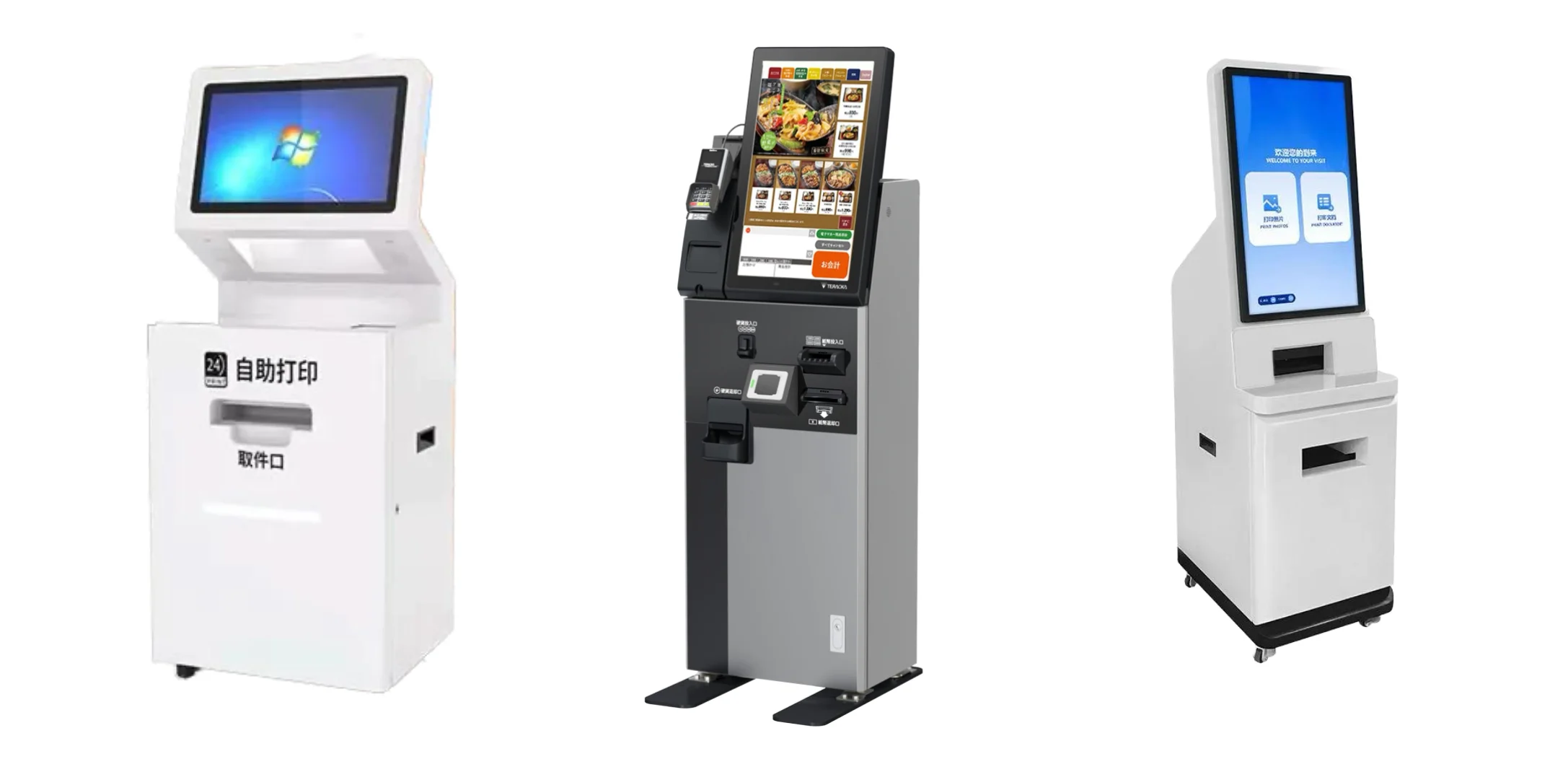

Samoobslužné terminály jsou nejreprezentativnějším aplikačním scénářem pro „integraci dotyku a displeje“.
21,5palcová dotyková obrazovka s rozlišením Full HD poskytuje rozsáhlou zobrazovací plochu pro bezproblémové zobrazení celého uživatelského toku: Zobrazení nabídky → Výběr produktu → Potvrzení objednávky → Platba a vypořádání → Tisk účtenky.
Stejný koncept designu displeje lze použít i na další samoobslužná zařízení:
Samoobjednávací kiosky: Velké dotykové displeje umožňují uživatelům plně procházet produkty, spravovat objednávky a dokončovat transakce bez jakékoli asistence personálu.
· Platební terminály: Displej dokáže sloučit provozní pokyny, informace o transakcích a dotykové interakce do jediného uživatelského rozhraní.
· Prodejní automaty: Dotykové rozhraní lze použít k předvedení informací o produktech, propagačního obsahu, výběru produktů a pokynů k platbě.
· Vstupenky a odbavovací terminály: Interaktivní displeje mohou vést uživatele výběrem destinace, rezervačními dotazy, tiskem vstupenek nebo odbavovacími procedurami.
· Samoobslužné tiskárny: Dotyková obrazovka může usnadnit výběr dokumentů, náhled obsahu, nastavení možností tisku a platební funkce.
Jednou z klíčových výzev při vývoji zařízení s dotykovou obrazovkou je zajistit, aby dotykový panel, modul LCD, ovladač desky řidiče a mechanická struktura bezproblémově spolupracovaly.
Tento integrovaný přístup je zvláště vhodný pro výrobce sériově vyráběných zařízení. V takových případech má prvořadý význam konzistentnost zobrazení, účinnost instalace a koordinace dodavatelského řetězce. Vezmeme-li náš 21,5palcový produkt jako příklad, ukazuje, jak lze LCD, dotykový panel a elektroniku ovladače integrovat do architektury jediného zobrazovacího modulu. Splňuje také požadavky na spolehlivost za různých podmínek, včetně teploty, vibrací, tepelných šoků, cyklů napájení a ESD.
Pro zákazníky OEM představuje tento společný design produktu dokonalé řešení. To znamená, že od samého počátku je celé řešení displeje navrženo jako nedílná součást zařízení, nikoli jako izolovaná součást LCD.
Kontaktujte prosímSKY-TDM. Náš tým pomůže s vyhodnocením a poskytne ideální řešení integrovaného displeje (LCD + deska ovladače + dotykový panel) přizpůsobené pro váš projekt.
