Deska převodníku LVDS na EDP pro průmyslové LCD displeje

Mnoho průmyslových zařízení nadále používá spolehlivé grafické řadiče LVDS, zatímco novější LCD panely stále více využívají rozhraní Embedded DisplayPort (eDP). Výměna celé řídicí platformy je často nákladná a časově náročná. TheDeska převodníku LVDS na EDP pro průmyslové LCD displejeod SKY-TDM poskytuje efektivní řešení migrace převodem standardních video signálů LVDS na výstup eDP, což umožňuje výrobcům OEM integrovat moderní LCD panely bez přepracování jejich stávající hardwarové architektury.

Tato kompaktní konvertorová deska, navržená speciálně pro průmyslové aplikace, poskytuje stabilní přenos signálu, vynikající kompatibilitu a dlouhodobou spolehlivost pro automatizační zařízení, lékařská zařízení, dopravní systémy, vestavěné počítače a inteligentní terminály.

Modernizujte stávající hardware bez výměny ovladače

Mnoho průmyslových produktů zůstává v provozu 10–15 let, zatímco technologie LCD se vyvíjí mnohem rychleji. Vzhledem k tomu, že panely LVDS jsou stále méně dostupné a displeje eDP se stávají průmyslovým standardem, čelí výrobci stále větším výzvám v oblasti zdrojů.

Namísto přepracování celé vestavěné platformy funguje převodníková deska SKY-TDM jako inteligentní můstek rozhraní mezi vaším stávajícím řadičem LVDS a nejnovějšími moduly eDP LCD.

Tento přístup výrazně snižuje náklady na inženýrství, zkracuje vývojové cykly a chrání vaše stávající investice do hardwaru.

Ať už jde o modernizaci průmyslového zařízení nebo navrhování nového produktu na stávající platformě procesorů, tato deska převodníku poskytuje spolehlivé a škálovatelné řešení zobrazení.

Vyrobeno pro průmyslovou spolehlivost

Průmyslová prostředí vyžadují od desky převodníku mnohem více než pouhou konverzi signálu. Aby byl zajištěn spolehlivý dlouhodobý provoz, je každá deska převodníku vyrobena z elektronických součástek průmyslové kvality a má optimalizované uspořádání PCB (Printed Circuit Board).

Technické přednosti:

- Stabilní příjem diferenciálního signálu LVDS

- Vysokorychlostní přenos výstupního signálu eDP

- Optimalizované přizpůsobení impedance

- Konstrukce s nízkým EMI (elektromagnetické rušení).

- Spolehlivé řazení výkonu

- Komponenty průmyslové třídy odolné vůči teplotě

- Kompaktní design PCB (měří pouze 50 × 50 mm)

- Nízká spotřeba energie

- Vynikající dlouhodobá stabilita

Tyto funkce pomáhají udržovat vynikající kvalitu obrazu během nepřetržitého provozu a zároveň minimalizují problémy, jako je blikání obrazovky, ztráta signálu nebo abnormality synchronizace.

Flexibilní LCD kompatibilita

Různí výrobci LCD mají často různé parametry časování, vývody konektorů a požadavky na inicializaci. Namísto nabízení pouze fixních standardních řešení úzce spolupracujeme se zákazníky na poskytování profesionální technické podpory pro přizpůsobenou kompatibilitu LCD.

Mezi podporované služby přizpůsobení patří: konfigurace rozlišení, optimalizace časování LCD, úprava parametrů panelu eDP, programování EDID (Extended Display Identification Data), přizpůsobení firmwaru, optimalizace ovládání podsvícení, přizpůsobení konektorů, přizpůsobení kabelů a pomoc s mechanickou integrací.

Tato vysoká úroveň flexibility umožňuje zákazníkům OEM snadno integrovat displeje od různých výrobců panelů s minimálními náklady na přepracování hardwaru.

Typické aplikační scénáře

Deska převodníku LVDS na EDP pro průmyslové LCD displeje je široce integrována do různých oblastí, včetně: HMI pro průmyslovou automatizaci, rozhraní CNC strojů, vestavěné průmyslové počítače, lékařská diagnostická zařízení, laboratorní přístroje, železniční řídicí systémy, ovladače digitálních značek, samoobslužné kiosky, inteligentní výrobní zařízení, inteligentní dopravní systémy, systémy průmyslového vidění a přenosná testovací zařízení.

Díky kompaktním rozměrům je zvláště vhodný pro aplikace s omezeným instalačním prostorem.

Technické specifikace

Vstupní rozhraní FI-XB30S LVDS

Vstupní rozhraní JST 2x15 pin LVDS

Výstupní rozhraní FFC-30Pin-0,5mm Pitch eDP

Výstupní rozhraní JST 2x10 pin eDP

Rozhraní CVILUX 6-pin 2,0 mm podsvícení

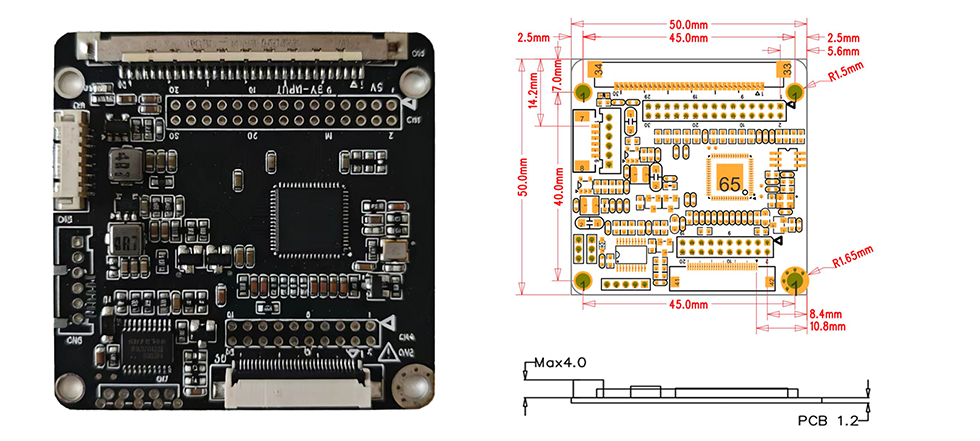

Rozměry

Proč upgradovat z LVDS na eDP LCD panely?

Zobrazovací průmysl neustále přechází z rozhraní LVDS na rozhraní eDP (Embedded DisplayPort). Zde je důvod, proč výrobci OEM přecházejí:

Vyšší šířka pásma:eDP podporuje vyšší rozlišení a obnovovací frekvence ve srovnání s LVDS a umožňuje zobrazení 4K a vysokou snímkovou frekvencí, které LVDS nezvládne.

Méně kabelů:eDP využívá méně signálových linek než LVDS, což snižuje složitost vnitřního vedení kabelů a zlepšuje výkon EMI.

Nižší spotřeba energie:eDP pracuje při nižším napětí a obsahuje funkce pro úsporu energie, takže je ideální pro bateriově napájená a energeticky účinná zařízení.

Lepší kvalita obrazu:eDP podporuje vyšší barevné hloubky a pokročilé funkce zpracování obrazu, jako je samoobnovování panelu a variabilní obnovovací frekvence.

Budoucí dostupnost panelu:Výrobci LCD stále častěji vyřazují panely LVDS ve prospěch eDP. Upgrade nyní zajišťuje dlouhodobé zásobování panelů bez spoléhání se na již nevyráběné modely LVDS.

Zjednodušená integrace:eDP využívá standardní konektory a jednodušší kabeláž, což snižuje dobu montáže a potenciální chyby připojení.

Pro výrobce průmyslových zařízení představuje migrace na panely eDP prostřednictvím naší desky převodníku praktickou cestu k moderní zobrazovací technologii bez nahrazování stávajících ovladačů.

Společné migrační scénáře

Scénář 1: Starší ovladač s upgradem panelu eDP

Váš stávající ovladač funguje perfektně, ale na výstupu je pouze LVDS. Původní panel LVDS byl ukončen a k dispozici jsou pouze náhrady eDP. Nainstalujte naši desku převodníku mezi řadič LVDS a nový panel eDP --- nejsou nutné žádné změny firmwaru hlavního řadiče.

Scénář 2: Vývoj nového produktu se stávající procesorovou platformou

Vaše procesorová platforma podporuje výstup LVDS, ale ideální LCD panel pro váš nový produkt používá eDP. Namísto přepracování celé základní desky použijte k překlenutí mezery v rozhraní a urychlení doby uvedení na trh naši převodní desku.

Scénář 3: Obstarávání vícezdrojových panelů

Chcete-li snížit riziko dodavatelského řetězce, musíte kvalifikovat více dodavatelů LCD panelů – někteří nabízejí LVDS, jiní eDP. S naší deskou převodníku můžete standardizovat na jednom výstupu řadiče (LVDS) a přitom flexibilně využívat kterýkoli panel rozhraní.

Scénář 4: Vylepšení nasazeného vybavení v terénu

Vaše instalovaná základna zařízení používá panely LVDS, které je stále obtížnější získat. Naše konvertorová deska umožňuje servisním týmům nahradit vadné panely LVDS dostupnými panely eDP během údržby v terénu, čímž se prodlužuje životnost zařízení bez nákladných upgradů řídicích jednotek.

Proč zvolit NÁS?

Výběr správného dodavatele je stejně důležitý jako výběr správného hardwaru. Na rozdíl od distributorů, kteří jednoduše dodávají standardní desky, SKY-TDM poskytuje kompletní inženýrskou spolupráci během celého vašeho projektu.

Naše hlavní výhody

- Výrobce profesionálního dotykového displeje

- Rozsáhlé zkušenosti s integrací průmyslových displejů

- Vývoj firmwaru na míru

- Zakázkové služby návrhu kabelů

- Testování kompatibility LCD

- ISO 9001Certifikace systému managementu jakosti

- ISO 13485Certifikace systému managementu kvality zdravotnických prostředků

- IATF 16949Certifikace systému řízení jakosti v automobilovém průmyslu

- Rychlé prototypování

- Stabilní dlouhodobá dodávka

- Komplexní technická podpora před a po výrobě

Náš technický tým úzce spolupracuje se zákazníky OEM, aby snížil vývojová rizika a urychlil dobu uvedení produktu na trh.

FAQ

Q1: Může deska převodníku LVDS na EDP pro průmyslové LCD displeje podporovat jakýkoli eDP LCD panel?

Odpověď: Většina průmyslových eDP LCD může být podporována po konfiguraci firmwaru. Pro posouzení kompatibility doporučujeme uvést číslo modelu vašeho LCD.

Q2: Je k dispozici přizpůsobení firmwaru?

A: Ano. Parametry časování, rozlišení, informace EDID a inicializační sekvence lze přizpůsobit.

Q3: Můžete dodat odpovídající kabely?

A: Rozhodně. Vyrábíme na zakázku kabely LVDS, kabely eDP, kabely FFC/FPC a kompletní kabelové svazky.

Q4: Můžete pomoci s migrací ze zastaralého displeje LVDS?

A: Ano. Toto je jedna z nejběžnějších aplikací pro tuto desku převodníku. Můžeme doporučit kompatibilní náhradní LCD a podle toho nakonfigurovat převodník.

Q5: Je převodník vhodný pro nepřetržitý průmyslový provoz?

A: Ano. Deska je navržena s použitím průmyslových komponentů určených pro dlouhodobý nepřetržitý provoz.

Q6: Podporujete objednávky malých prototypů?

A: Ano. Technické vzorky jsou k dispozici před hromadnou výrobou.

Q7: Jak dlouho je dostupnost produktu?

A: Průmyslové projekty často vyžadují dlouhé životní cykly produktu. Podporujeme dlouhodobé řízení dodávek a životního cyklu pro zákazníky OEM.

Q8: Podporuje deska jednokanálový i dvoukanálový vstup LVDS?

A: Ano. Deska podporuje jak jednokanálové (1-pruhové), tak dvoukanálové (2-pruhové) vstupní konfigurace LVDS. Příslušná konfigurace se nastaví během přizpůsobení firmwaru na základě vašich specifických požadavků na ovladač a panel.

Q9: Jaké maximální rozlišení podporuje tato deska převodníku?

A: Deska podporuje rozlišení až1920×1080 @ 60Hzpro jednokanálový vstup LVDS a až2560×1440 @ 60Hzpro dvoukanálový vstup LVDS v závislosti na specifikacích panelu a kvalitě kabelu. V případě panelů s vyšším rozlišením kontaktujte náš technický tým pro posouzení kompatibility.
