Dotykové panely mnohem více než jen průhledný povrch. Jeho vnitřní struktura, vodivé materiály, výrobní přesnost a elektrický design, to vše určuje, zda může spolehlivě a stabilně fungovat v reálných aplikacích.
Pro výrobce průmyslových zařízení jde výběr správného průmyslového dotykového panelu daleko za pouhé porovnávání velikostí obrazovky nebo rozhraní. Pro zajištění stabilního provozu ve složitých prostředích je nezbytné pochopit, jak pracovní principy, výrobní procesy a konstrukční návrh dotykového panelu ovlivňují odolnost, přesnost a dlouhodobou provozní stabilitu produktu.
SKY-TDMpředevším poskytuje přizpůsobená řešení dotykových panelů pro průmyslové řídicí systémy, lékařská zařízení, automobilovou elektroniku, samoobslužné kiosky a další aplikace, které vyžadují spolehlivou interakci člověka a stroje.
Naše produktové portfolio zahrnuje dotykové panely Projected Capacitive (PCAP) a také 4vodičové, 5vodičové a 8vodičové odporové dotykové panely. Každá technologie má své vlastní jedinečné pracovní principy, konstrukční návrhy a výrobní procesy, díky čemuž jsou vhodné pro různé oblasti použití.
Dotykové panely PCAP (Projected Capacitive) dosahují přesného dotykového ovládání detekcí změn v elektrickém poli, zatímco odporové dotykové panely toho dosahují detekcí změn elektrického signálu způsobených fyzickým kontaktem mezi vodivými vrstvami.
Přestože obě technologie umožňují uživatelům přímou interakci s displejem, výrazně se liší z hlediska materiálů, konfigurací elektrod a montážních procesů.

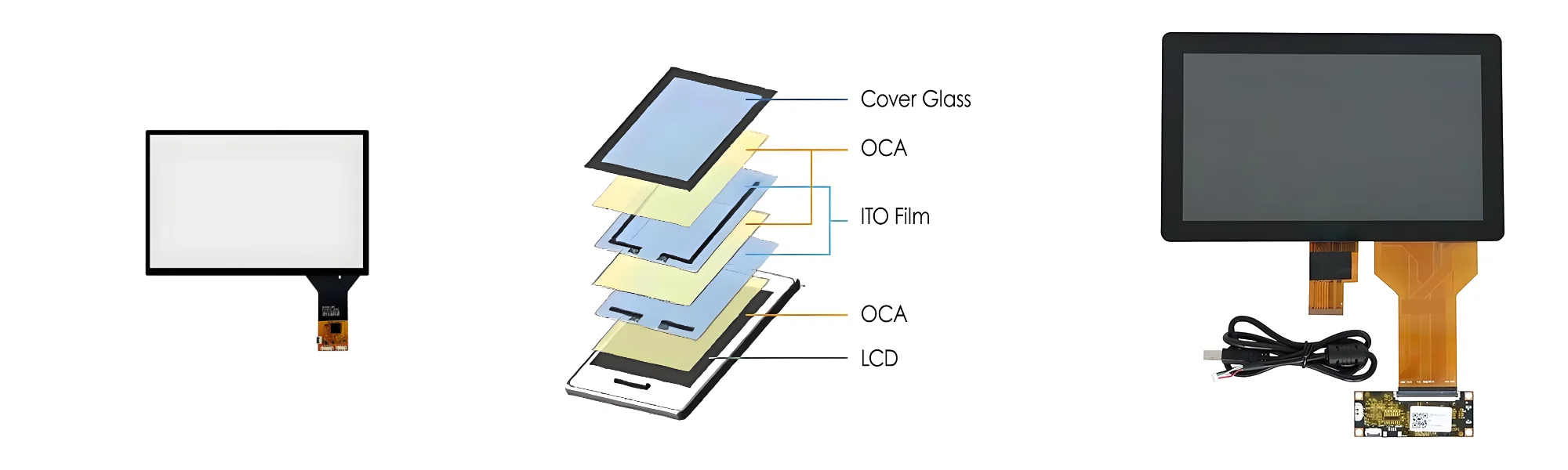

Struktura dotykového panelu PCAP se skládá z následujících komponent:
● Krycí sklo nebo jiné vhodné součásti krycího povrchu
● Průhledné vodivé vrstvy elektrod
● Izolační a podpůrné materiály (např. OCA, SCA)
● Flexibilní tištěné obvody (FPC)
● Deska ovladače s dotykovou obrazovkou
Každá konfigurace nabízí různé kompromisy mezi optickým výkonem, mechanickými vlastnostmi, tloušťkou a cenou, díky čemuž je lze přizpůsobit různým aplikačním scénářům.

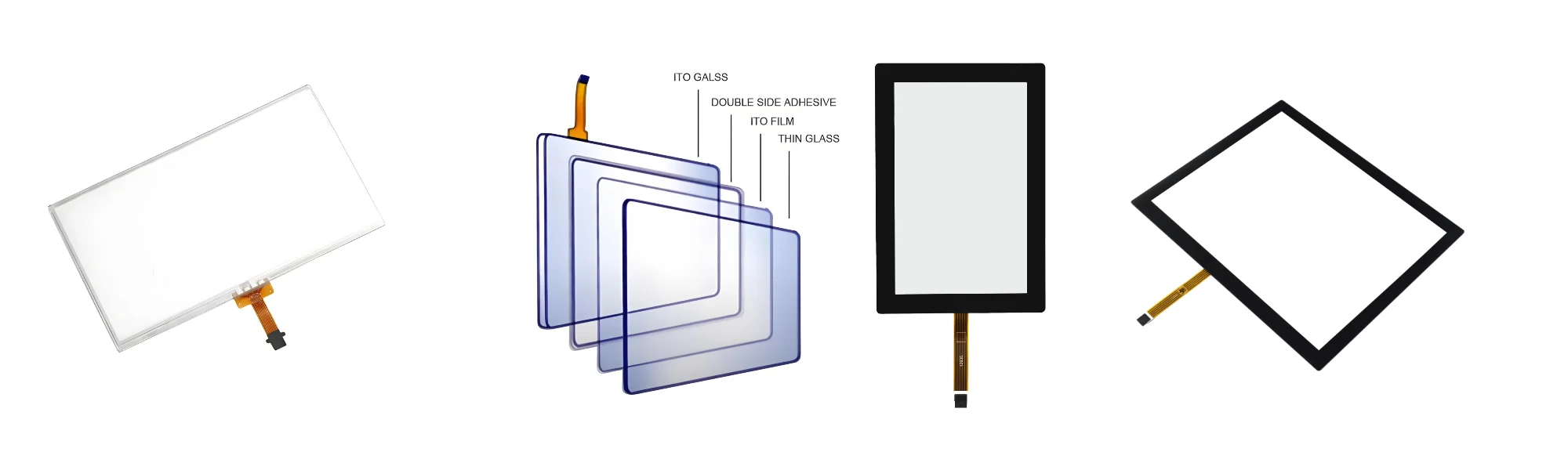

Struktura odporového dotykového panelu se obvykle skládá ze dvou vodivých vrstev oddělených mikroskopickými izolačními distančními body.
Horní vrstva je obvykle pružná fólie potažená průhledným vodivým materiálem, zatímco spodní vrstva je sklo nebo jiný substrát s vodivým povlakem.
Když uživatel stlačí povrch obrazovky, horní vrstva se deformuje, aby se dostala do kontaktu se spodní vodivou vrstvou. Ovladač pak měří výsledné elektrické signály, aby určil přesné místo dotyku.
V závislosti na konkrétních požadavcích na design může také zahrnovat ochranné povlaky, okrajové pásky, flexibilní kabely a mechanické podpůrné součásti.
Tento pracovní princip založený na tlaku nejen umožňuje odporovým dotykovým obrazovkám podporovat ovládání holou rukou, ale také je činí kompatibilními s ovládáním v rukavicích a používáním vhodných doteků nebo tvrdých předmětů.
Výroba kapacitních dotykových panelů PCAP vyžaduje přesnou kontrolu nad vodivými stopami, optickými povrchy, přesností vyrovnání a elektrickými spoji.
Přestože se výrobní proces liší v závislosti na materiálech snímače a konstrukčním návrhu, hlavní výrobní fáze obvykle zahrnují následující kroky.
Výrobní proces zahrnuje kontrolu krycího skla, substrátů senzorů, průhledných vodivých materiálů, flexibilních tištěných obvodů (FPC), lepicích pásek a dalších součástí. Kvalita materiálu přímo ovlivňuje optickou čistotu, elektrický výkon, spolehlivost laminace a mechanickou pevnost konečného produktu. U průmyslových projektů je výběr materiálu určen na základě provozního prostředí zařízení a mechanických požadavků.
V závislosti na konstrukčních požadavcích prochází krycí sklo procesy, jako je řezání, broušení hran, vrtání, leštění a chemické zpevňování. Lze také použít vlastní sítotiskové okraje, loga, dekorativní vzory a montážní prvky. V závislosti na kompatibilitě zvolených materiálů a designu mohou být aplikovány povrchové úpravy jako Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) a nátěry proti rozmazání. Tyto úpravy pomáhají dotykové obrazovce přizpůsobit se různým světelným podmínkám, čisticím postupům a estetickým požadavkům.
Kapacitní senzory obsahují průhledné vodivé elektrody uspořádané ve specifických polích pro detekci změn kapacity. Vzory elektrodových tras a návrhy směrování určují, jak jsou dotykové signály detekovány a přenášeny do řídicí jednotky.
V závislosti na technologii senzoru může výrobní proces zahrnovat fotolitografické leptání, laserové zpracování, tisk nebo jiné vhodné metody. Přesnost výroby je kritická, protože defekty ve vodivých stopách mohou negativně ovlivnit výkon dotyku a konzistenci produktu.
Senzor musí být elektricky připojen k dotykovému ovladači přes FPC. Proces lepení vyžaduje přesné vyrovnání a kontrolované podmínky zpracování. Spolehlivá elektrická připojení pomáhají minimalizovat selhání připojení a zajišťují stabilní komunikaci mezi senzorem a ovladačem.
Krycí sklo a senzor jsou laminovány pomocí vhodného transparentního lepidla. Kvalita laminace přímo ovlivňuje vzhled produktu, optický výkon a mechanickou integritu. Během výroby musí být přísně kontrolován prach, bubliny, odchylky seřízení a vady lepidla.
Hotové kapacitní dotykové panely PCAP procházejí kontrolou vzhledu, odezvy na dotyk, kontinuity elektrody a kompatibility s cílovým ovladačem. U konkrétních projektů může další testování zahrnovat vícedotykový výkon, ovládání v rukavicích, provoz s rušením vody, provoz při vysokých teplotách a testování elektromagnetické kompatibility (EMC).
Výběr materiálu by měl primárně vycházet z aplikačního scénáře, aby se předešlo nadměrnému inženýrství a zbytečnému navyšování nákladů. Tyto pokročilé testy by neměly být považovány za standardní konfigurace pro každý dotykový panel PCAP.
4vodičový odporový dotykový panel se obvykle skládá z pružného horního vodivého filmu a spodního vodivého substrátu, které jsou odděleny izolačními distančními body.
V běžném provedení nese spodní substrát elektrody osy X, zatímco horní film nese elektrody osy Y. Když tlak přivede dva vodivé povrchy do kontaktu, řídicí jednotka přivede napětí na odpovídající sadu elektrod a změří výsledné signály pro výpočet souřadnic dotyku. Výrobní proces obecně zahrnuje:
● Příprava materiálu: Výběr PET filmů, vodivých substrátů, distančních materiálů, lepicích pásek a flexibilních tištěných obvodů (FPC) na základě specifikací panelu.
● Zpracování vodivé vrstvy: Využití vhodných výrobních procesů k výrobě odporových povrchů a elektrod.
● Tvorba distančních bodů: Tisk jednotných izolačních bodů na vodivý substrát, aby bylo zajištěno, že vodivé vrstvy zůstanou oddělené, když panel není lisován.
● Sítotisk a periferní zpracování: Výroba ozdobných okrajů, izolačních vzorů nebo jiných specifikovaných prvků podle potřeby.
● Laminování a montáž: Vyrovnání a sestavení horní fólie a spodního substrátu při zachování požadované rozteče a mechanických vlastností.
● Připojení a kontrola FPC: Dokončení elektrických připojení, po kterých následuje kontrola souřadnic, odporu, vzhledu a funkčnosti.
4vodičový odporový dotykový panel je vysoce nákladově efektivní řešení.
5vodičový odporový dotykový panel se vyznačuje odlišnou konfigurací elektrod ve srovnání s 4vodičovou verzí. V typickém provedení slouží spodní vodivý substrát jako snímací povrch, přičemž elektrody ve čtyřech rozích vytvářejí měřicí elektrické pole, zatímco horní vodivý film primárně funguje jako vrstva snímající napětí.
8vodičový odporový dotykový panel staví na tradiční 4vodičové architektuře přidáním dalších připojení pro dosažení stabilnějších elektrických měření.
Výběr vhodné dotykové obrazovky závisí na konkrétním scénáři aplikace:
4vodičové odporové dotykové panely jsou nejvhodnější pro aplikace s přísnými omezeními nákladů.
5vodičové odporové dotykové panely jsou velmi ideální pro průmyslové aplikace zahrnující vysokofrekvenční operace, častý kontakt a očekávanou dlouhou životnost.
8vodičové odporové dotykové panely jsou vhodné pro drsná prostředí, kde je vyžadována vynikající stabilita.

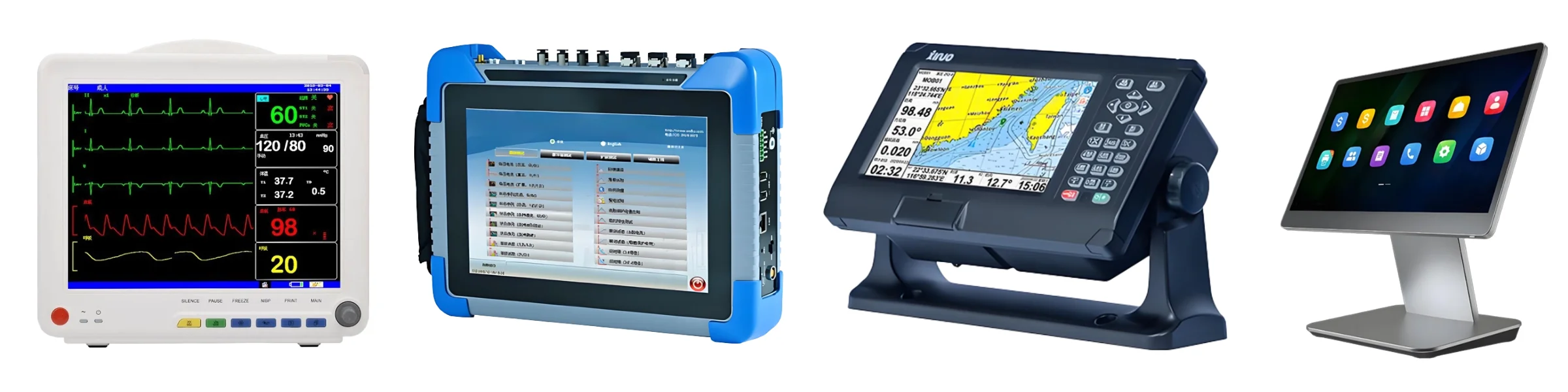

Různá průmyslová prostředí mají různé požadavky na kombinaci dotykového výkonu, odolnosti, optické kvality a provozní flexibility.
Průmyslová automatizace a rozhraní člověk-stroj (HMI)
Průmyslové ovládací panely obvykle vyžadují stabilní odezvu na dotyk, spolehlivý provoz a kompatibilitu s řídicími systémy zařízení.
Dotykové obrazovky PCAP jsou ideální pro rozhraní, která vyžadují skleněný povrch, intuitivní ovládání a vícedotykové možnosti. Naopak odporová technologie je vhodná pro aplikace vyžadující vstup založený na tlaku nebo kompatibilitu s různými rukavicemi a stylusy.
Lékařské vybavení
Lékařské nástroje vyžadují povrchy, které se snadno čistí, řízené mechanické rozměry a spolehlivou odezvu na dotyk.
Dotykové panely PCAP se vyznačují hladkým skleněným designem předního panelu, zatímco odporové panely jsou vhodné pro přístroje, kde je prioritou vstup tlaku a kompatibilita s vyhrazenými ukazovacími nástroji.
Samoobslužné kiosky a průmyslové vybavení
Samoobslužné kiosky, prodejní automaty, tiskárny a rozhraní zařízení mohou vyžadovat přizpůsobené krycí sklo, montážní rozměry, směrování FPC a kompatibilitu ovladačů.
Dotykové panely PCAP poskytují moderní uživatelské prostředí, zatímco odporová technologie je vhodnější pro aplikace se specifickými vstupními požadavky nebo přísnými omezeními nákladů.
Doprava a venkovní vybavení
Železniční systémy, lodní elektronika, nabíjecí stanice a venkovní řídicí terminály často čelí problémům, jako jsou kolísání teploty, vlhkost, vibrace nebo vysoké okolní světlo.
V těchto aplikacích je třeba dotykovou obrazovku hodnotit jako nedílnou součást celkového systému. Faktory jako krycí sklo, design těsnění, lepidla, nastavení ovladače, jas displeje a mechanické způsoby montáže, to vše ovlivňuje celkovou spolehlivost.
Ať už používáte PCAP nebo odporovou technologii, nelze bez řádného návrhu a ověření předpokládat, že mají ze své podstaty vodotěsné, čitelné na slunci nebo ochranu životního prostředí.
Při výběru vhodného dodavatele se doporučuje zvážit následující faktory:
● Zkušenosti se strukturou PCAP a odporových dotykových panelů
● Dostupnost 4vodičových, 5vodičových a 8vodičových odporových konfigurací
● Možnost výběru materiálu a přizpůsobení konstrukce
● Řízení procesu výroby senzoru, sítotisku, laminace a montáže
● Kompatibilita s FPC a dotykovými ovladači
● Rozměrová přesnost spolu s komplexními záznamy a postupy kontroly kvality
● Podpora prototypování a konzistence hromadné výroby
● Technická komunikační efektivita a schopnost dlouhodobé dodávky
Poskytujeme přizpůsobená řešení dotykových panelů pro projekty OEM a ODM, pomáháme klientům při komplexním hodnocení struktury dotykového panelu, materiálů, rozměrů, elektrických připojení a požadavků na aplikace.
Ať už požadujete kapacitní dotykové panely PCAP nebo 4vodičové, 5vodičové a 8vodičové odporové dotykové panely, můžeme vybrat optimální mechanické řešení, které splňuje funkční, mechanické a ekologické požadavky vašeho zařízení.
Vítejte v kontaktuSKY-TDMprodiskutujte kapacitní dotykové panely PCAP, 4vodičové, 5vodičové a 8vodičové odporové dotykové panely a nechte nás přizpůsobit řešení dotykového panelu pro váš další projekt.
