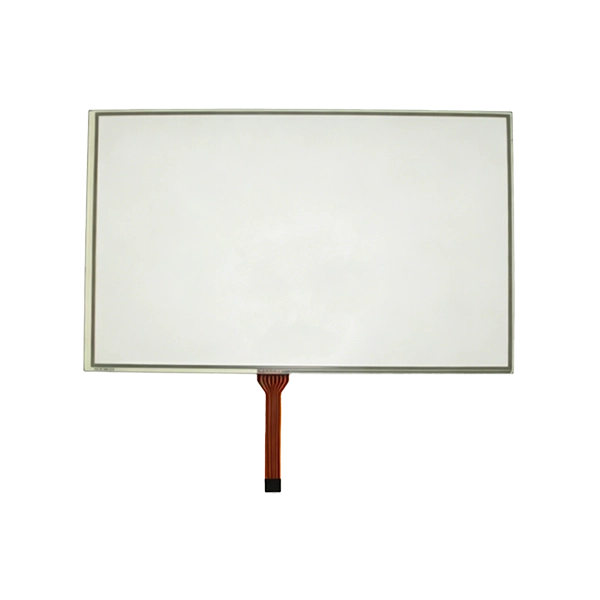

Náš10,1palcový 8vodičový odporový dotykový panelje určeno pro stavební stroje, těžkou techniku, zemědělská vozidla, důlní stroje, jeřáby, bagry, kolové nakladače a další terénní průmyslová vozidla.
Na rozdíl od dotykových panelů pro spotřebitele pracují těžké stroje při trvalých vibracích, blátě, dešti, znečištění olejem, prachu a extrémních teplotních výkyvech. Operátoři běžně nosí silné pracovní rukavice a vyžadují konzistentní a spolehlivý dotykový výkon bez ohledu na drsné podmínky na místě.
Naše průmyslové 8vodičové odporové dotykové řešení řeší tyto náročné výzvy prostřednictvím zesílené konstrukce senzoru, vysoce odolných surovin, optimalizovaného výkonu EMC a prodloužené životnosti. Poskytuje přesný vstup jediným dotykem spolehlivě ve venkovních náročných prostředích, kde kapacitní dotykové panely často trpí nestabilním provozem.
SKY-TDM poskytuje služby přizpůsobení v celém spektru, včetně konstrukce krycích čoček, optického lepení, kalibrace dotykového ovladače, přizpůsobení rozhraní, úpravy proti oslnění, vodotěsného těsnění a podpory mechanické integrace.
Těžká zařízení upřednostňují nekompromisní provozní spolehlivost před vícedotykovou funkčností orientovanou na spotřebitele.
Ve srovnání s konvenčními 4vodičovými odporovými a kapacitními dotykovými panely přináší 8vodičová odporová architektura klíčové výhody:
• Vynikající přesnost polohování dotykem
• Dlouhodobá stabilita kalibrace
• Nativní podpora pro ovládání v rukavicích
• Kompatibilní s holými prsty, doteky a pevnými nástroji
• Vylepšený antivibrační výkon
• Snížení výdajů na dlouhodobou údržbu
• Stabilní výkon při silném rušení EMI
• Přizpůsobitelný pro prašné a vlhké pracovní scénáře
Pro operátory stavebních strojů, kteří nosí pracovní rukavice během nepřetržité interakce HMI, zůstává preferovanou technologií odporový dotyk. Spoléhá na tlakovou aktivaci namísto elektrické vodivosti, čímž eliminuje omezení kapacitního dotyku v polních podmínkách.

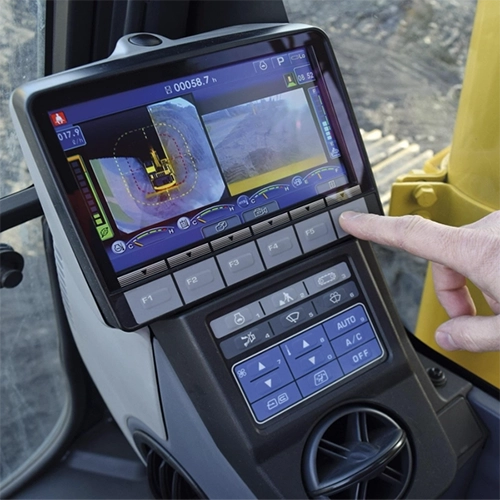

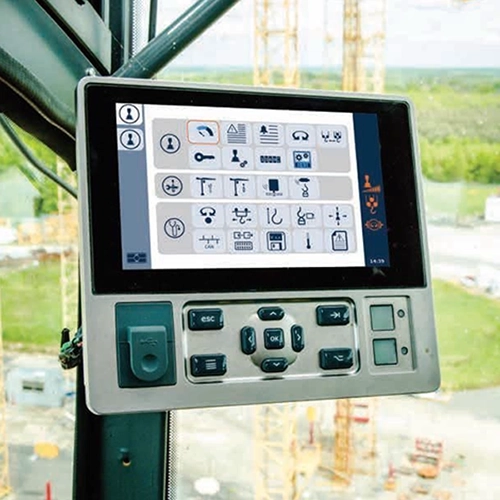

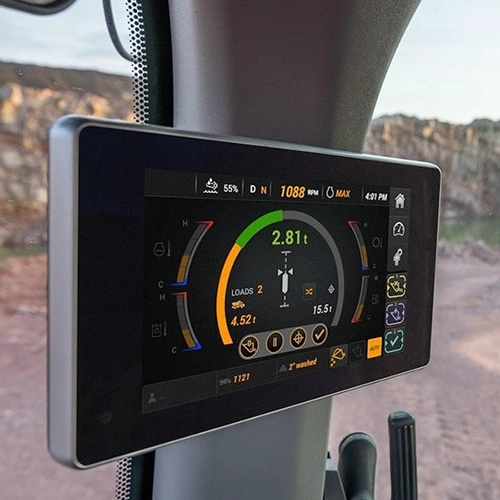

Náš 10,1palcový 8vodičový odporový dotykový panel je široce integrován do: rypadel a kolových nakladačů a buldozerů a mobilních jeřábů a silničních válců a betonových čerpadel a těžebních zařízení a vrtných souprav a zemědělských strojů a průmyslových vysokozdvižných vozíků atd.
Dotykový panel je pouze jednou součástí kompletního systému HMI. Aby bylo zaručeno roky bezproblémového provozu v terénu, musí být plně dotykový modul navržen tak, aby odpovídal podmínkám prostředí na místě.
| Požadavek | Doporučené specifikace / optimalizované konstrukční prvky |
|
Široký rozsah provozních teplot (Stavební stroje běží celoročně v proměnlivých klimatických podmínkách) |
• Provozní teplota: -30°C ~ +80°C • Skladovací teplota: -40°C ~ +85°C • Průmyslový dotykový ovladač • Nízkoteplotně odolné PET substráty |
|
Vynikající odolnost proti vibracím a otřesům (Rypadla, silniční válce a vrtné soupravy vytvářejí konstantní mechanické vibrace) |
• Zesílená konstrukce FPC • Vysoce pevné strukturální lepidlo • Konstrukce proti uvolnění regulátoru • Konektory odolné proti vibracím • Zesílená flexibilní koncová kabeláž |
|
Přední voděodolná a prachotěsná konstrukce (Stavební zařízení pracují vystavené na čerstvém vzduchu) |
• Minimální krytí předního panelu: IP65 • Volitelné vylepšené řešení těsnění IP67 • Precizně zpracovaná vodotěsná těsnění • Struktura utěsnění proti prachu na okraji • Vestavěný design odvodu vody • UV stabilizované povrchové materiály |
|
Spolehlivá funkčnost rukavic (Operátoři v terénu často používají různé rukavice) |
• Bezpečnostní pracovní rukavice • Kožené rukavice • Zateplené zimní rukavice • Gumové ochranné rukavice |
|
Prodloužená životnost (Životnost stavebních strojů obvykle přesahuje 10 let) |
• Více než 35 milionů dotykových aktivací • Tvrdá povrchová úprava odolná proti poškrábání • PET vrstva odolná proti opotřebení • Materiály odolné vůči UV záření • Flexibilní kabely s dlouhou životností |
| Robustní EMI / EMC výkon | • Struktura stínění EMI • Optimalizované uspořádání uzemnění • Integrovaný filtrační obvod • Stabilizovaný vestavěný firmware • Komplexní ESD ochrana |
|
Čitelnost na slunci (Zařízení umístěné ve venkovním prostředí vyžaduje jasnou viditelnost na přímém slunci) |
• Plná optická vazba • Antireflexní vrstva (AG). • Antireflexní (AR) vrstva • Párování LCD s vysokým jasem • Krycí čočka odolná vůči UV záření • Potlačené vnitřní odrazy panelu |
|
Robustní mechanická konstrukce (Stavební vozidla čelí neustálým nárazům, silnému znečištění prachem a olejem) |
• Vysoce odolný průmyslový přední rám • Vyztužený kovový montážní rám • Zesílené montážní otvory • Přizpůsobitelná tloušťka těsnění • Průmyslové konstrukční lepení • Ochranné vedení pro flexibilní kabely |
| Položka | Specifikace |
| Velikost | 10,1 palce |
| Dotyková technologie | 8-drátový odporový |
| Rozhraní | USB/RS232/IIC |
| Tvrdost povrchu | ≥3H |
| Propustnost světla | ≥80 % |
| Provozní teplota | -30 °C ~ +80 °C |
| Aktivační síla | Přizpůsobitelné |
| EMC | Průmyslový EMC optimalizovaný design |
| ESD ochrana | V souladu s normami IEC |
| Klepněte na možnost Životnost | ≥35 milionů aktivací |
| Krycí sklo | K dispozici přizpůsobené |
| Ovladač | Průmyslová třída |
| OEM / ODM | Plně podporováno |
Každý model stavebního stroje má jedinečná montážní omezení. SKY-TDM poskytuje komplexní možnosti přizpůsobení:
- Vlastní rozměry dotykového senzoru
- Design krycího skla na míru
- Sítotisk na okrajích a leptání loga zákazníka
- Vývoj vodotěsné mechanické konstrukce
- Vlastní rozložení a délka FPC
- Výběr konektoru na míru
- Možnosti více rozhraní: USB / RS232 / I²C
- Služba optického lepení
- Antireflexní a antireflexní vrstva
- Vylepšený design stínění EMI
- Zesílený vysoce výkonný PET film
- Širokoteplotní ladění parametrů regulátoru
- Shoda s LCD panely s vysokým jasem
- Technická podpora návrhu mechanického rámu
Každý dotykový panel prochází přísným interním ověřováním kvality:
- 100% funkční testování
- Přesnost dotyku a kalibrace linearity
- Kontrola vodotěsného těsnění
- Cyklický test při vysoké / nízké teplotě
- Testování vibrací a nárazů
- Testování odolnosti proti ESD
- Ověření výkonu EMI
- Kontrola optického vzhledu
- Průběžné testování stárnutí
- Test nárazem na pád obalu
Zajistěte, aby produkty dorazily k zákazníkovi v perfektním stavu.
Jako profesionální výrobce průmyslových dotykových obrazovek nabízí SKY-TDM flexibilní jednorázové OEM a ODM služby přizpůsobené potřebám zákazníků. Díky rozsáhlým zkušenostem s projekty v oblasti těžkých terénních zařízení poskytujeme komplexní služby včetně výběru LCD, designu dotykového panelu a optického lepení. S podporou více než 10 let výrobních zkušeností v průmyslovém sektoru zajišťujeme stabilní dodavatelský řetězec a rychlou technickou podporu. Náš systém řízení kvality certifikovaný podle ISO navíc zcela eliminuje jakékoli poprodejní obavy našich klientů.
Odpověď: Protože provozní prostředí pro stavební stroje je obzvláště složité a variabilní. V takových podmínkách nabízejí odporové dotykové obrazovky ve srovnání s kapacitními obrazovkami vynikající stabilitu a zajišťují spolehlivý provoz v jakémkoli náročném prostředí.
A: Ano. S využitím materiálů pro vysoké teploty a průmyslových regulátorů podporuje provoz až do -30 °C. Dále lze realizovat další nízkoteplotní ladění podle konkrétních požadavků projektu.
A: Rozhodně. Vyztužením flexibilního tištěného obvodu (FPC), použitím konstrukčních lepidel průmyslové kvality a optimalizací montáže řídicí jednotky se výrazně zlepšil její antivibrační výkon v aplikacích těžkých strojů.
A: Ano. Tlakově řízená odporová dotyková obrazovka funguje bez problémů se silnými pracovními rukavicemi, stylusy a dalšími nevodivými nástroji a nevyžaduje žádné další hardwarové úpravy.
A: Plně přizpůsobitelné. Poskytujeme přizpůsobené rozměry, uživatelská rozhraní, zakázková krycí skla, přizpůsobené uspořádání kabelů, tisk loga a komplexní technickou podporu pro mechanickou integraci.
A: Ano. Dotykový systém je postaven s průmyslovou architekturou EMC, integruje elektromagnetické stínění, optimalizované uzemnění a vestavěnou ochranu ESD (Electrostatic Discharge), aby byl zajištěn stabilní provoz v prostředí vozidel s vysokým rušením.
Odpověď: Dokonale se hodí pro stavební stroje, důlní zařízení, zemědělské stroje, lesnická vozidla, průmyslová terénní vozidla, námořní řídicí systémy a venkovní automatizační zařízení.
A: Ano. Kromě samostatných dotykových panelů nabízíme komplexní služby včetně přizpůsobení LCD, optického lepení, integrace řídicí desky, zakázkového krycího skla a hotových zobrazovacích modulů šitých na míru speciálně pro průmyslové a stavební stroje.
Připraveno ke spolehlivému zdroji10,1 palcový 8vodičový odporový dotykový panelpro vaše stavební stroje? Zašlete nám své podrobné požadavky včetně velikosti, rozhraní, stupně těsnění a teplotních specifikací. SKY-TDM poskytuje flexibilní přizpůsobení, včasné odběry vzorků a stabilní hromadnou výrobu. Kontaktujte nás pro zahájení diskuze o vašem projektu.
