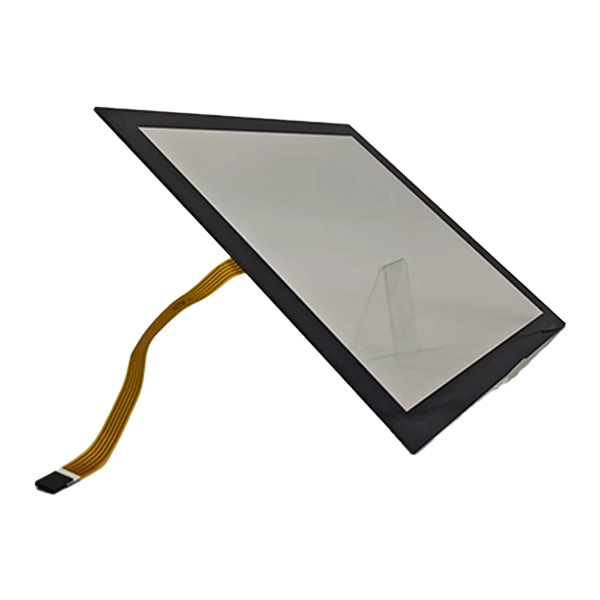

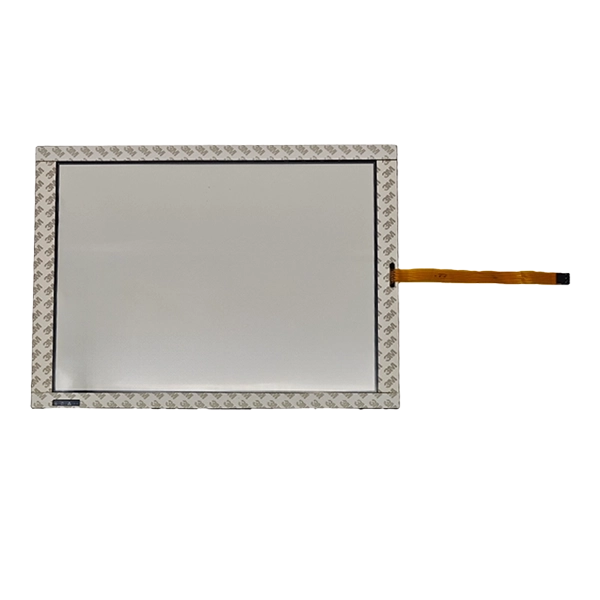

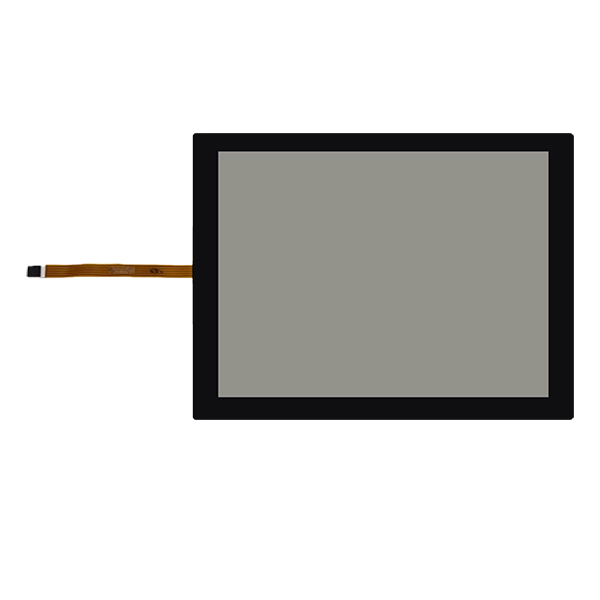

17palcový 5vodičový odporový dotykový panel

Náš17palcový 5vodičový odporový dotykový panelje speciálně navržen pro odolnou námořní navigaci, konzoly kormidelny, monitorovací systémy strojoven a zařízení pro ovládání pobřežních plavidel. Toto jednodotykové odporové řešení výrazně překonává kapacitní dotykové obrazovky v mořském prostředí a dokonale podporuje přesné zadávání pomocí pracovních rukavic, vodotěsných pobřežních rukavic, stylusů a vlhkých prstů.

Jaké běžné problémy dokáže efektivně vyřešit?

Tento panel, postavený na vyspělé 5vodičové odporové architektuře, účinně eliminuje problémy se stárnutím a posunem, které jsou běžné u tradičních 4vodičových dotykových obrazovek. Podporuje přes35 milionůdotykové aktivace při zachování konzistentní linearity, plně splňující přísné požadavky na nepřetržitý provoz nádob 24/7. Speciálně optimalizované, aby odolalo typickým námořním hrozbám, včetně vibrací, solné mlhy, přetrvávající vysoké vlhkosti a velkých teplotních výkyvů.-20 °C až +70 °C--- je také k dispozici s volitelnými povlaky AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) a optickým lepením pro výrazné zlepšení čitelnosti na slunci na otevřených můstcích.

Nabízíme flexibilní služby přizpůsobení, včetně rozhraní USB/RS232, směrování FPC na míru, zesílené těsnění hran (podporující vodotěsnou integraci IP65~IP67), optimalizaci EMI (elektromagnetické rušení) a vlastní zpracování krycího skla. Vyrobeno u násISO 9001, ISO 13485 a IATF 16949- certifikovaná továrna, každá jednotka prochází před odesláním přísným optickým, teplotním a spolehlivostním testováním.

Kromě námořních systémů je tento dotykový panel také široce používán v průmyslových automatizačních HMI, těžkých strojích a lékařských diagnostických zařízeních. Podporujeme vzorkování prototypů i rozsáhlé objednávky OEM/ODM a zavázali jsme se poskytovat spolehlivá řešení interakce člověk-stroj pro globální integrátory námořních zařízení.

Technické specifikace

Spolehlivé HMI vytvořené pro námořní operace

Palubní rozhraní člověk-stroj (HMI) musí fungovat konzistentně v drsných podmínkách, kde standardní komerční dotykové panely často selhávají.

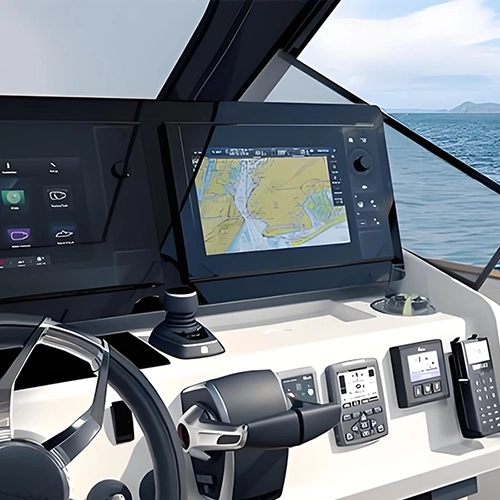

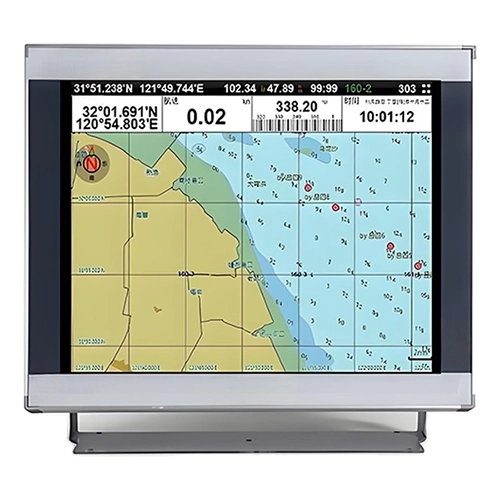

Náš 17palcový 5vodičový odporový dotykový panel je široce integrován do různých námořních zařízení, včetně: námořních navigačních displejů, ovládacích konzolí kormidelny/můstku, operátorských terminálů radaru a sonaru, monitorovacích systémů strojoven, námořních automatizačních HMI, palubního komunikačního zařízení, ovládacích panelů na pobřežní plošině a řídicích jednotek námořní distribuce energie.

5vodičová odporová technologie udržuje konzistentní odezvu pro posádky plavidel, přímo zvyšuje bezpečnost na palubě a zajišťuje provozní stabilitu pro námořní OEM integrátory.

Proč zvolit 5-drátový odporový dotyk pro námořní plavidla?

Protože poskytuje vynikající výkon v následujících oblastech:

1. Univerzální kompatibilita vstupu

Během každodenních námořních operací musí posádky obvykle nosit ochranné rukavice. Tento dotykový panel přesně registruje vstupy založené na tlaku ze široké škály zdrojů, včetně odolných pracovních rukavic, voděodolných rukavic na moři, izolovaných ochranných rukavic, doteků s tvrdou špičkou, konečků prstů a holých nehtů, stejně jako vlhkých nebo mokrých prstů. Je to právě tato výjimečná všestrannost, která činí z odporového dotyku zavedenou preferovanou volbu pro komerční a pracovní plavidla.

Navrženo tak, aby překonalo typické výzvy mořského prostředí

Dotykové panely na palubě vydrží mnohem drsnější provozní podmínky než pozemní průmyslová zařízení. Prostřednictvím cíleného materiálového a konstrukčního návrhu efektivně řešíme následující kritické námořní výzvy:

1. Solný sprej a odolnost proti korozi

Oceánská sůl urychluje korozi vnitřních součástí. Naše designové implementace zahrnují: vodivé vrstvy odolné proti korozi, těsnicí lepidla námořní kvality, zapouzdření zesílených okrajů a dlouhotrvající konstrukce bariéry proti vlhkosti.

2. Vysoká odolnost proti vlhkosti

Nádoby často pracují v prostředí s relativní vlhkostí (RH) přesahující 90 %. Využíváme suroviny s nízkou absorpcí vlhkosti, vylepšené struktury těsnění hran a antikondenzační vnitřní laminování, abychom zajistili, že vodivé obvody zůstanou stabilní i ve vlhkých podmínkách.

3. Vlastní vodotěsná konstrukce

Podporuje vlastní standardy ochrany předního panelu:IP65 / IP66 / IP67. Bezproblémově se integruje do krytů zákazníků prostřednictvím přesného přizpůsobení vodotěsného těsnění, řešení struktury těsnění rámečku, designu silikonového těsnicího kroužku a integrace okrajového vodotěsného lepidla.

4. Odolnost proti vibracím a otřesům

Nepřetržité vibrace motoru a nárazy vln jsou na moři nevyhnutelné. Mezi naše protiopatření patří zesílené montážní konstrukce krycího skla, vedení FPC odlehčené od tahu, vysoce flexibilní návrhy koncových spojů, průmyslové lepení s vysokou pevností a mechanické vyztužení kolem zón konektoru.

5. Široký rozsah provozních teplot

Zařízení se musí vyrovnat s proměnlivým klimatem: mrazivé zimy v přístavu, tropické lodní trasy a horké, uzavřené strojovny. Náš standardní rozsah provozních teplot je-20 °C až +70 °C; Na přání zákazníka jsou k dispozici také verze s rozšířenou teplotou.

6. Aktualizace čitelnosti na slunci

Pro instalace kormidelny vystavené přirozenému světlu: Integrací optické vazby, nanesením AG (Anti-Glare) / AR (Anti-Reflection) povrchových povlaků na krycí sklo, použitím UV stabilizovaných materiálů a poskytnutím přizpůsobených LCD modulů s vysokým jasem zajistíme, že produkt zůstane jasně viditelný za jakýchkoli podmínek.

7. EMC (elektromagnetická kompatibilita)

Lodě nesou hustou komunikační, radarovou a navigační elektroniku, která vytváří elektrický šum. Naše optimalizační opatření zahrnují vyladěné rozvržení trasování FPC, účinný návrh elektromagnetického stínění, optimalizovaná schémata uzemnění a sladění se stabilními dotykovými ovladači průmyslové třídy. Ty účinně zabraňují náhodným falešným dotykům nebo výpadkům dotyku při koexistenci s jiným palubním námořním vybavením.

Komplexní zákaznická podpora OEM a ODM

Jako výrobce dotykových obrazovek s vlastním výrobním závodem poskytujeme komplexní služby přizpůsobení, které jsou dokonale v souladu s požadavky námořní instalace:

- Vlastní tloušťka krycího skla, tvar obrysu a konečná úprava hran

- Výběr rozhraní: USB / RS232 / Samostatný ovladač

- AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) povrchové úpravy

- Kompletní služby optického lepení

- Poradenství při navrhování vodotěsných konstrukcí

- Optimalizace stínění EMI (Electromagnetic Interference).

- Širokoteplotní konfigurace materiálu

- Vlastní délka FPC (Flexible Printed Circuit), směr vedení a typy konektorů

- Borderový sítotisk a vlastní tisk loga

- Technická podpora strojního kreslení

- Kompletní dodávka LCD + dotykového integrovaného modulu

Náš inženýrský tým úzce spolupracuje s klienty během rané fáze vývoje produktu na přizpůsobení exkluzivních dotykových řešení založených na uspořádání námořních krytů a architektuře systému.

Zajištění kvality a certifikace

Všechny naše dotykové obrazovky jsou vyráběny interně a přísně dodržují standardizované systémy řízení kvality.

Certifikace společnosti

- ISO 9001Systém managementu kvality

- ISO 13485Systém řízení kvality zdravotnických prostředků

- IATF 16949Standard automobilové kvality

Všechny naše produkty procházejí před odesláním přísnými kontrolami kvality. Toto přísné dodržování našeho systému kvality zajišťuje konzistenci a spolehlivost každého produktu, který dodáváme.

FAQ

Q1: Lze tento 17palcový 5vodičový odporový dotykový panel ovládat s námořními ochrannými rukavicemi?

A: Ano. Spolehlivě reaguje na různé offshore pracovní rukavice, voděodolné rukavice a dotykové vstupy.

Q2: Můžete navrhnout pro přední vodotěsné standardy IP65 / IP66 / IP67?

Odpověď: Poskytujeme strukturální konzultace a odpovídající design dotykového panelu, abychom zákazníkům pomohli dosáhnout cílového hodnocení vodotěsnosti spolu s krytem jejich zařízení.

Otázka 3: Vydrží panel stabilní provoz při přetrvávající vysoké vlhkosti?

A: Ano. Používáme nízko hygroskopické materiály a zesílené těsnění okrajů, abychom snížili riziko kondenzace při nasazení v moři.

Q4: Lze upravit kabely a konektory FPC?

Odpověď: Plně přizpůsobitelné: Délku FPC, směr vedení, typ konektoru a definici pinů lze upravit tak, aby dokonale odpovídaly rozvržení hardwaru.

Q5: Dodáváte integrované LCD + dotykové sestavy?

A: Ano. Nabízíme jednorázové zobrazovací moduly včetně LCD obrazovek, odporových dotykových panelů a optického spojování, což zjednodušuje zadávání zakázek zákazníkům a integrační práci.

Otázka 6: Jaké další aplikace kromě námořních systémů vyhovují tomuto dotykovému panelu?

Odpověď: Je široce používán v HMI průmyslové automatizace, diagnostických lékařských přístrojích, terminálech pro monitorování energie, stavebních strojích a těžké zemědělské technice.

Vyžádejte si vlastní dotykové řešení

Ve svém dotazu uveďte následující podrobnosti:

- LCD model nebo rozměrové výkresy

- Cílový typ námořního vybavení

- Požadavky na rozhraní (USB / RS232 / řadič)

- Požadavky na provozní teplotu

- Cílová vodotěsnost (IP65 / IP66 / IP67)

- Požadavky na krycí sklo a povrchovou úpravu

- Fáze objednávky: Prototyp / Pilotní provoz / Hromadná výroba

- Mechanické obrysové výkresy (pokud jsou k dispozici)

Naši inženýři poskytnou profesionální technická hodnocení, návrhová doporučení a formální cenové nabídky, aby urychlili vývoj vašeho námořního vybavení.
