Když průmyslové zařízení potřebuje flexibilní video vstupy a spolehlivé připojení TFT LCD,2-HDMI na LVDS TTL rozhraní AD deskazSKY-TDMposkytuje praktické řešení ovladače. Navrženo pro integraci průmyslových displejů, podporuje duální vstupy HDMI, výstupy LVDS a TTL, konfigurovatelný firmware a LCD panely od 7 do 32 palců, což pomáhá vývojářům OEM zjednodušit integraci hardwaru a snížit úsilí při vývoji.
Řadič zobrazení musí dělat více než jen převádět video signály. Musí odpovídat rozhraní LCD, udržovat stabilní přenos obrazu, podporovat požadované časování panelu a zůstat spolehlivý po celou dobu životního cyklu zařízení. The2-HDMI na LVDS TTL rozhraní AD deskaje navržen podle těchto praktických požadavků. Tím, že přijímá dva zdroje videa HDMI a poskytuje výstupní rozhraní LVDS nebo RGB TTL, poskytuje návrhářům zařízení větší flexibilitu při výběru průmyslových TFT LCD panelů. Jeho konfigurovatelný firmware lze také přizpůsobit rozlišení, časování, definicím rozhraní, ovládání podsvícení, nastavení OSD a dalším požadavkům projektu. Díky tomu je deska vhodná pro průmyslovou automatizaci, lékařská zařízení, samoobslužné kiosky, digitální značení, dopravní zařízení a vestavěné zobrazovací systémy.
Obsah
- Co je 2-HDMI na LVDS TTL Interface AD Board?
- Proč jsou duální vstupy HDMI u průmyslových displejů důležité?
- Jak zlepšují výstupy LVDS a TTL kompatibilitu LCD?
- Jaké klíčové vlastnosti je třeba zvážit?
- Kde lze tento ovladač displeje použít?
- Jak to zjednoduší integraci displeje OEM?
- Technický přehled řídicí desky
- Často kladené otázky
- Získejte zakázkové řešení průmyslového displeje

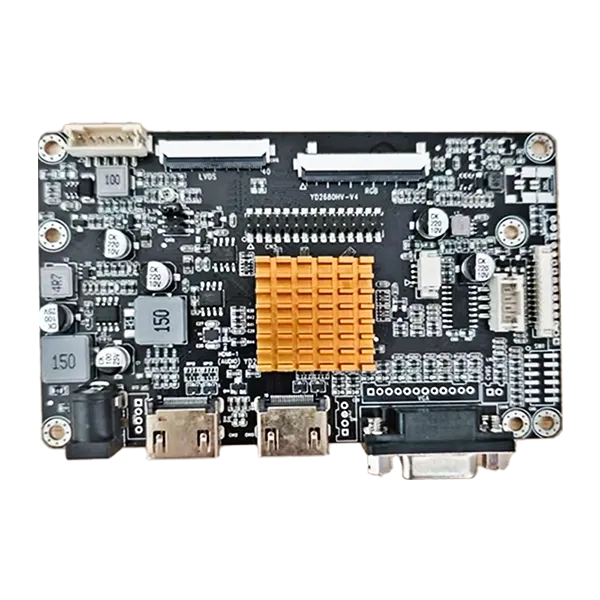

Co je 2-HDMI na LVDS TTL Interface AD Board?
Deska AD displeje, běžně nazývaná řídicí deska LCD, funguje jako spojovací bod mezi zdrojem videa a panelem LCD. V průmyslovém zařízení může zdroj videa poskytovat signál HDMI, zatímco vybraný panel TFT LCD může vyžadovat rozhraní LVDS nebo TTL. Ovladač překládá a zpracovává příchozí video signál tak, aby mohl být doručen do příslušného rozhraní LCD.
The2-HDMI na LVDS TTL rozhraní AD deskaje navržen speciálně pro tento typ integrace. Podporuje dva video vstupy HDMI a může poskytnout LVDS nebo RGB TTL výstup pro kompatibilní průmyslové TFT LCD panely. Podle produktových specifikací jej lze konfigurovat pro průmyslové TFT displeje od přibližně 7 do 32 palců, v závislosti na konkrétních požadavcích panelu.
U projektů OEM může tento přístup snížit potřebu předělávat celou elektroniku displeje při změně modelů panelů nebo konfigurací zařízení. Místo toho mohou inženýři vybrat vhodnou konfiguraci ovladače a ověřit rozlišení, časování, definici rozhraní a požadavky na napájení LCD.
Proč jsou duální vstupy HDMI u průmyslových displejů důležité?
Průmyslové systémy stále více využívají více zdrojů videa. Stroj může například potřebovat zobrazovat informace z počítače a zároveň přijímat signál z průmyslové kamery, inspekčního systému, vestavěného počítače nebo sekundární procesorové jednotky.
Ovladač se dvěma vstupy HDMI poskytuje pohodlný způsob připojení dvou digitálních zdrojů videa a přepínání mezi nimi. To může učinit architekturu systému flexibilnější, aniž by bylo nutné v každé aplikaci vyžadovat další externí spínací zařízení.
- Více zdrojů videa:Dva HDMI vstupy poskytují větší flexibilitu systému.
- Systémová integrace:Přepínání zdroje videa lze začlenit do architektury displeje.
- Upgrady vybavení:Stávající systémy lze přizpůsobit novým zdrojům videa na bázi HDMI.
- Flexibilita designu:Inženýři mohou vytvářet zobrazovací systémy na různých konfiguracích zdrojů.
Tato funkce je užitečná zejména pro průmyslové systémy HMI, řídicí terminály, kontrolní zařízení, kiosky a další produkty, kde je důležitá flexibilita zdroje zobrazení.
Jak zlepšují výstupy LVDS a TTL kompatibilitu LCD?
Ne všechny LCD panely používají stejné elektrické rozhraní. Dvě běžně používaná rozhraní v průmyslových aplikacích TFT jsou LVDS a TTL/RGB. Výběr špatného rozhraní řadiče může vést k nekompatibilitě, nestabilním obrázkům nebo dalšímu přepracování hardwaru.
Podpora výstupu LVDS i TTL poskytuje návrhářům systému více možností při výběru kompatibilních LCD panelů. Připojení LVDS ovladače zahrnuje vyhrazené páry diferenciálních signálů, zatímco jeho rozhraní TTL poskytuje data RGB a synchronizační signály pro kompatibilní panely.
| Rozhraní | Typická funkce | Integrační hodnota |
|---|---|---|
| LVDS | Vysokorychlostní diferenciální přenos dat LCD | Vhodné pro mnoho průmyslových TFT LCD panelů |
| TTL/RGB | Paralelní RGB zobrazení dat a signálů časování | Podporuje kompatibilní TTL-interface TFT panely |
| HDMI | Vstup digitálního zdroje videa | Pohodlné připojení k moderní videozařízení |
Technici by měli vždy před výrobou potvrdit přesný model LCD, rozlišení, parametry časování, požadavky na napětí, konfiguraci konektorů a mapování pinů. Kompatibilita rozhraní závisí spíše na úplné specifikaci panelu než na samotném názvu rozhraní.
Jaké klíčové vlastnosti je třeba zvážit?
Výběr průmyslového LCD ovladače vyžaduje více než jen kontrolu, zda se vstupní a výstupní konektory fyzicky shodují. Spolehlivost projektu mohou ovlivnit elektrické specifikace, konfigurace firmwaru, časování panelu, požadavky na podsvícení a úvahy o dlouhodobém napájení.
Duální HDMI video vstupy
Dva vstupy HDMI umožňují návrhářům zařízení připojit více zdrojů digitálního videa a vybrat vhodný zdroj podle systémových požadavků.
Podpora výstupu LVDS a TTL
Podpora obou typů výstupu rozšiřuje řadu kompatibilních TFT LCD panelů a může omezit přepracování hardwaru, když OEM projekt používá různé konfigurace displeje.
Flexibilní konfigurace firmwaru
Firmware lze upravit podle rozlišení LCD, parametrů časování, definic rozhraní, požadavků OSD, loga při spuštění a dalších nastavení specifických pro aplikaci. To je zvláště cenné pro zařízení OEM a ODM, kde standardní konfigurace řídicí jednotky nemusí být dostatečná.
Průmyslově orientovaný design
Deska je určena pro nepřetržité průmyslové aplikace s ohledem na design zaměřený na stabilní zpracování signálu, redukci rušení, dostupnost komponent a dlouhodobý provoz.
Kompaktní integrace
Vyhrazená řídicí deska může zjednodušit vnitřní architekturu displeje vestavěného zařízení a pomáhá inženýrům spravovat připojení LCD, ovládání podsvícení, konverzi signálu a související funkce displeje v rámci definované hardwarové platformy.
Kde lze tento ovladač displeje použít?
Protože ovladač kombinuje flexibilitu vstupu HDMI s možnostmi výstupu LVDS a TTL LCD, může sloužit široké škále aplikací vestavěných a průmyslových displejů.
| Aplikace | Proč je ovladač užitečný |
|---|---|
| Průmyslová automatizace | Propojuje digitální zdroje videa s průmyslovými TFT zobrazovacími panely |
| Lékařské vybavení | Podporuje přizpůsobené konfigurace displeje pro specializované vybavení |
| Samoobslužné kiosky | Poskytuje flexibilní video vstup a integrovanou integraci LCD |
| Digitální značení | Umožňuje zdrojům obsahu na bázi HDMI napájet kompatibilní LCD panely |
| Dopravní zařízení | Podporuje vestavěné zobrazovací systémy vyžadující stabilní provoz |
| Vestavěné systémy | Nabízí konfigurovatelná rozhraní pro návrhy zobrazení specifické pro aplikaci |
Vhodná konfigurace závisí na provozním prostředí zařízení, modelu LCD, zdroji videa, rozlišení, mechanickém prostoru a architektuře napájení. Z tohoto důvodu by před sériovou výrobou mělo být dokončeno technické ověření.
Jak to zjednoduší integraci displeje OEM?
Integrace displeje se může zkomplikovat, když OEM projekt vyžaduje, aby LCD panel, dotyková obrazovka, ovladač, kabely, firmware, podsvícení a mechanická struktura spolupracovaly. Řídicí deska, kterou lze nakonfigurovat kolem cílového LCD, může snížit některé z těchto integračních problémů.
SKY-TDM poskytuje inženýrské služby v oblasti displeje zahrnující výběr LCD, konfiguraci ovladače, přizpůsobení dotykové obrazovky, optické lepení, krycí sklo, kabely rozhraní a související požadavky na integraci displeje. Její systémy řízení kvality zahrnují certifikace ISO 9001, ISO 13485 a IATF 16949, zatímco řídicí desky procházejí před odesláním funkčním testováním podle informací o produktu společnosti.
Pro zákazníky OEM a ODM může technická podpora zahrnovat:
- Konfigurace rozlišení LCD a časování
- Mapování pinů LVDS a nastavení časování TTL
- Optimalizace firmwaru
- Ovládání podsvícení a jasu
- Konfigurace jazyka OSD
- Přizpůsobení loga při spuštění
- Konfigurace kolíků a konektorů kabelu
- Požadavky na mechanickou montáž
- Shoda LCD a dotykového panelu
Tento integrovaný přístup může být zvláště cenný pro projekty, kde jsou důležitými konstrukčními hledisky kompatibilita displeje a dlouhodobá dostupnost komponent.
Technický přehled řídicí desky
Následující tabulka shrnuje důležité charakteristiky tohoto řešení regulátoru a vysvětluje jejich praktický význam při vývoji zobrazovacího systému.
| Specifikace / Funkce | Dostupná konfigurace | Inženýrský přínos |
|---|---|---|
| Video vstupy | 2× HDMI | Podporuje více zdrojů digitálního videa |
| LCD výstupy | LVDS a TTL/RGB | Rozšiřuje výběr kompatibilních LCD |
| Rozsah velikostí LCD | Přibližně 7-32 palců | Vhodné pro různé průmyslové formáty zobrazení |
| Firmware | Konfigurovatelné | Podporuje parametry zobrazení specifické pro projekt |
| LVDS konektor | JST 2×15 pin | Poskytuje připojení diferenciálního signálu zobrazení |
| LVDS FFC | 40-pin, 0,5 mm | Podporuje kompatibilní připojení LCD panelů |
| TTL T-CON | 50pinový FFC | Poskytuje připojení RGB a časovacího signálu |
| Rozhraní podsvícení | PH2.0 6pin | Podporuje kompatibilní výkon a ovládání podsvícení |
Skutečné definice pinů a elektrická konfigurace by měly být vždy porovnány s datovým listem cílového LCD. Například rozhraní LVDS používá páry diferenciálních signálů TX, zatímco rozhraní TTL zahrnuje data RGB, DE, VS, HS, DCLK a související řídicí signály. Pro úspěšnou integraci je nezbytné správné mapování pinů.
Často kladené otázky
1. Jaké LCD panely lze k tomuto ovladači připojit?
Kontrolér lze konfigurovat pro širokou škálu průmyslových TFT LCD panelů pomocí kompatibilních rozhraní LVDS nebo TTL. V závislosti na konkrétním modelu a elektrických požadavcích mohou být podporovány panely v rozsahu přibližně 7–32 palců. Uvedení čísla modelu LCD umožňuje technickému týmu ověřit kompatibilitu.
2. Lze firmware upravit pro projekt OEM?
Ano. Přizpůsobení firmwaru může zahrnovat rozlišení LCD, parametry časování, definice rozhraní, nastavení OSD, loga při spuštění a další specifické požadavky projektu.
3. Podporuje deska LVDS i TTL LCD panely?
Ano. Ovladač je navržen tak, aby poskytoval možnosti výstupu LVDS i RGB TTL, což mu umožňuje podporovat různé kompatibilní průmyslové konfigurace TFT LCD.
4. Lze připojit dva zdroje HDMI současně?
Deska poskytuje dvě vstupní rozhraní HDMI, která umožňují začlenění dvou kompatibilních digitálních zdrojů videa do zobrazovacího systému s výběrem zdroje podle nakonfigurované aplikace.
5. Je tento regulátor vhodný pro nepřetržité průmyslové aplikace?
Výrobek je navržen pro průmyslové aplikace a nepřetržitý provoz s důrazem na stabilní zpracování signálu, kontrolu rušení, průmyslově orientované komponenty a úvahy o dlouhodobém zásobování.
6. Může SKY-TDM dodat kompletní sestavu displeje?
Ano. SKY-TDM může podporovat širší požadavky na integraci displejů, včetně průmyslových LCD panelů, kapacitních nebo odporových dotykových obrazovek, řídicích desek, kabelů rozhraní, optického spojování, krycího skla a souvisejících inženýrských služeb OEM/ODM.
Získejte zakázkové řešení průmyslového displeje
Výběr správného LCD ovladače je důležitým krokem při budování stabilního průmyslového zobrazovacího systému. Díky dvěma vstupům HDMI, kompatibilitě výstupu LVDS a TTL, konfigurovatelnému firmwaru a technické podpoře pro přizpůsobení a integraci LCD může tento ovladač pomoci vývojářům OEM vytvářet zobrazovací systémy podle jejich specifických technických požadavků. Pokud hodnotíte nový projekt průmyslového HMI, lékařského zařízení, kiosku, přepravního displeje nebo vestavěného zařízení, zjistěte více o 2-HDMI až LVDS TTL Interface AD Board akontaktujte náss vaším modelem LCD, rozlišením, typem rozhraní, množstvím a požadavky projektu. SKY-TDM může pomoci ověřit kompatibilitu a vyvinout praktické řešení zobrazení pro vaši aplikaci.
