Shrnutí článku:Jak se průmyslové zobrazovací systémy vyvíjejí, inženýři často čelí praktické výzvě: propojení moderních zdrojů signálu LVDS s TFT LCD panely, které stále spoléhají na TTL/RGB rozhraní. TheDeska pro převod signálu LVDS na TTLzSKY-TDMposkytuje praktický most mezi těmito dvěma zobrazovacími technologiemi, pomáhá výrobcům zařízení znovu používat stávající LCD panely a zároveň snižuje náklady na redesign, dobu vývoje a složitost integrace. Díky průmyslovému designu PCB, stabilnímu přenosu signálu, integrovanému řízení podsvícení LED, nastavitelnému VCOM a podpoře přizpůsobení je tento typ převodní desky vhodný pro průmyslová HMI, lékařská zařízení, vestavěné systémy, dopravní zařízení a další zobrazovací aplikace.
AnDeska pro převod signálu LVDS na TTLje obvod rozhraní displeje navržený pro konverzi signálů diferenciálního displeje LVDS na paralelní signály TTL/RGB požadované kompatibilními TFT LCD panely. Tato funkce se stává zvláště důležitou, když průmyslový počítač, vestavěný řadič nebo zobrazovací zdroj poskytuje výstup LVDS, zatímco vybraný LCD panel používá rozhraní TTL/RGB.
Místo výměny jinak vhodného LCD panelu nebo přepracování celého řídicího systému mohou inženýři zavést mezi zdroj signálu a displej převodní desku. Tento přístup může být zvláště cenný pro upgrady starších zařízení, přizpůsobené průmyslové displeje a projekty, kde stávající inventář LCD musí zůstat v provozu.

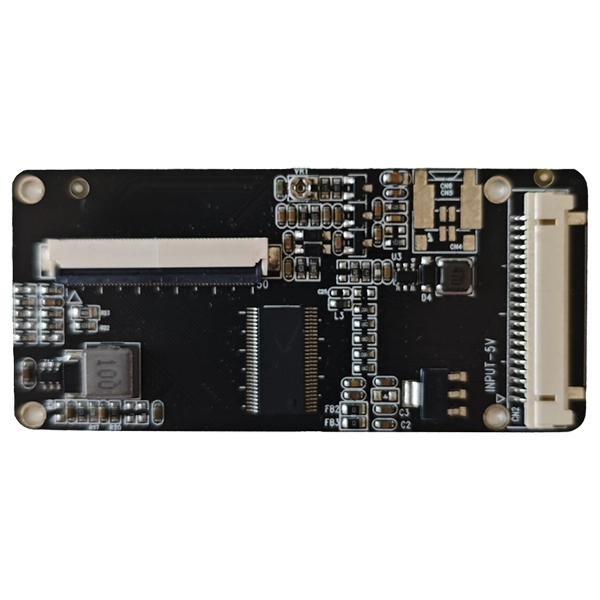

Řešení SKY-TDM je navrženo pro integraci průmyslových displejů. Standardní konfigurace podporuje an8bitový vstup LVDSa a50pinový TTL/RGB LCD výstup, se vstupním napájením 5V, integrovaným ovladačem LED, nastavením VCOM a rozsahem provozních teplot-20 °C až +70 °C.
Rozhraní displeje nejsou vždy zaměnitelná. LVDS a TTL/RGB používají různé metody přenosu obrazových dat, což znamená, že přímé připojení obecně není možné, když zdroj a panel LCD používají různé architektury rozhraní.
To vytváří několik výzev pro výrobce zařízení OEM:
Správně navržená převodní deska řeší nesoulad rozhraní a přitom zachovává zbytek architektury displeje relativně beze změny. Pro výrobce, kteří upgradují starší zařízení, to může poskytnout efektivnější cestu než přepracování celého zobrazovacího systému.
Integrita signálu je jedním z nejdůležitějších faktorů převodu zobrazení. Optimalizované diferenciální směrování pomáhá snížit zkreslení signálu a podporuje stabilní přenos obrazu mezi zdrojem LVDS a konverzními obvody.
Průmyslová zařízení často fungují vedle motorů, spínacích zdrojů, komunikačních zařízení a dalších zdrojů elektromagnetického rušení. Pečlivě navržené rozložení plošných spojů a architektura napájení může pomoci snížit nežádoucí rušení a zlepšit celkovou stabilitu systému.
Deska poskytuje TTL/RGB 50pinové LCD rozhraní pro kompatibilní TFT panely. Rozhraní zahrnuje data RGB, synchronizační signály, hodiny, signály související s napájením, VCOM, reset a další připojení ovládání displeje.
Integrovaný ovladač podsvícení LED pomáhá zjednodušit celkovou architekturu displeje. Namísto získávání více nezávislých obvodů mohou výrobci zařízení integrovat funkce konverze a podsvícení do kompaktnějšího řešení displeje.
Nastavení VCOM poskytuje další flexibilitu při přizpůsobení desky různým LCD panelům. Technici mohou doladit konfiguraci displeje, aby pomohli dosáhnout vhodného výkonu obrazu pro vybraný panel.
Projekty integrace displeje často vyžadují přizpůsobené konektory, definice pinů, délky kabelů, montážní místa, konfigurace firmwaru nebo parametry časování LCD. Výrobce konverzních desek schopný přizpůsobit tyto prvky může zákazníkům OEM výrazně snížit integrační práci.
Následující tabulka shrnuje typickou konfiguraci SKY-TDMDeska pro převod signálu LVDS na TTL. Skutečné specifikace se mohou lišit podle vybraného LCD panelu a přizpůsobených požadavků projektu.
| Položka | Typická specifikace |
|---|---|
| Vstupní rozhraní | LVDS, 8 bitů |
| Výstupní rozhraní LCD | TTL/RGB, 50-pin |
| Vstupní napětí | 5V |
| Ovladač podsvícení | Integrovaný LED ovladač |
| Úprava VCOM | Podporováno |
| Provozní teplota | -20 °C až +70 °C |
| Vlastní design | Podporováno |
| Typický konektor LVDS | Rozhraní HRS DF14-20 / DF19-20 |
| LCD konektor | TTL FFC 50-pin |
U inženýrských projektů by měla být specifikace rozhraní vždy porovnána s přesným datovým listem LCD panelu. Samotný počet pinů nezaručuje kompatibilitu, protože definice signálu, požadavky na napětí, časování, orientace a přiřazení konektorů se mohou mezi panely lišit.
Díky flexibilitě převodu LVDS na TTL je tato technologie užitečná v různých průmyslových a vestavěných zobrazovacích projektech.
Například výrobce zařízení může mít osvědčený 50pinový TTL LCD panel již integrovaný do zavedeného stroje. Pokud má náhradní řadič výstup LVDS spíše než TTL/RGB, převodní deska může poskytnout můstek rozhraní, aniž by výrobce vyžadoval výměnu celé sestavy displeje.
Výběr konverzní desky by měl začít LCD panelem spíše než jednoduše požadovaným typem konektoru. Technici by měli před zadáním objednávky shromáždit kompletní informace o rozhraní panelu.
Zkontrolujte, zda zdroj poskytuje jednokanálový nebo dvoukanálový LVDS, bitovou hloubku, časování signálu, požadavky na napětí a konfiguraci konektoru. Standardní řešení SKY-TDM podporuje jednokanálový 8bitový vstup LVDS, zatímco přizpůsobené návrhy lze vyhodnotit pro různé požadavky.
50pinový TTL konektor nutně neznamená, že každý LCD používá stejný pin. Data RGB, HSYNC, VSYNC, DE, DCLK, VCOM, napájení, podsvícení a řídicí signály by měly být pečlivě porovnány s definicí převodní desky.
Rozlišení LCD, takt pixelů, horizontální časování, vertikální časování a požadavky na synchronizaci by měly odpovídat konfiguraci desky. U různých modelů LCD může být nutné provést úpravy firmwaru nebo hardwaru.
Během fáze výběru je třeba vzít v úvahu polohu konektoru, délku kabelu, rozměry PCB, montážní otvory a dostupný prostor pro instalaci. Kompaktní přizpůsobená PCB může zjednodušit integraci do zařízení s omezeným vnitřním prostorem.
U průmyslových projektů je počáteční vzorek pouze jednou částí rozhodnutí o zadávání zakázek. Kupující by také měli vyhodnotit technickou podporu, možnosti přizpůsobení, kontrolu kvality, testování vzorků, výrobní kapacitu a dlouhodobou dostupnost produktu.
Pro průmyslové zákazníky hodnota převodní desky přesahuje základní převod signálu. SKY-TDM umisťuje své řešení jako součást širší služby integrace průmyslových displejů, která podporuje projekty OEM a ODM od hodnocení kompatibility až po výrobu.
Mezi hlavní výhody patří:
Tento jednorázový přístup může být zvláště užitečný pro výrobce OEM, kteří potřebují konverzní desku přizpůsobenou konkrétnímu LCD spíše než generickou vývojovou desku. Potvrzením LCD modelu, definice rozhraní, rozlišení, konektoru a mechanických požadavků na začátku projektu mohou inženýři snížit rizika kompatibility před hromadnou výrobou.
Standardní řešení je navrženo pro kompatibilní TFT LCD panely využívající 50pinové TTL/RGB rozhraní. Přesná kompatibilita závisí na definici pinů LCD, časování, rozlišení, napětí a dalších elektrických požadavcích.
Ano. U projektů OEM a ODM lze typy konektorů, přiřazení pinů, délky kabelů a definice rozhraní přizpůsobit podle cílového LCD a struktury zařízení.
Ano. Pro odpovídající konfigurace hardwaru nebo firmwaru lze vyhodnotit různá rozlišení LCD a požadavky na časování. Inženýři by měli poskytnout přesný model LCD nebo datový list pro posouzení kompatibility.
Ano. Deska je navržena pro integraci průmyslového displeje a podporuje rozsah provozních teplot -20°C až +70°C. Rozložení desky plošných spojů, návrh napájení a architektura signálu jsou optimalizovány pro stabilní provoz v náročných aplikacích.
Ano. Mohou být poskytnuty odpovídající kabelové sestavy, včetně kabelů LVDS, kabelů pro podsvícení, napájecích kabelů a přizpůsobených svazků tam, kde je to požadováno.
Standardní verze podporuje jednokanálový 8bitový vstup LVDS. Požadavky na dvoukanálové LVDS lze vyhodnotit pro přizpůsobený vývoj desky podle časování a specifikací rozhraní cílového LCD.
Ano. U průmyslových projektů se důrazně doporučuje vyhodnocení vzorku. Testování konverzní desky se skutečným LCD panelem a systémovým ovladačem může ověřit kompatibilitu signálu, kvalitu obrazu, časování, provoz podsvícení a mechanickou integraci před hromadnou výrobou.
AnDeska pro převod signálu LVDS na TTLmůže být efektivním řešením, když moderní systémy založené na LVDS potřebují spolupracovat se stávajícími TTL/RGB TFT LCD panely. Kombinací stabilní konverze signálu, průmyslově orientovaného designu PCB, integrovaného řízení podsvícení, úpravy VCOM a možností přizpůsobení může pomoci výrobcům OEM zjednodušit integraci displeje a zároveň rozšířit použitelnost stávajícího hardwaru LCD. U projektů vyžadujících přizpůsobená rozhraní, vyhodnocení kompatibility LCD, přizpůsobení kabelů nebo podporu výroby může výběr zkušeného partnera pro průmyslové displeje výrazně zefektivnit přechod od prototypu k hromadné výrobě. Pokud hledáte spolehlivého čínského výrobce a dodavatele pro přizpůsobenéDeska pro převod signálu LVDS na TTL, kontaktujte náss vaším modelem LCD, definicí rozhraní, rozlišením a systémovými požadavky a prodiskutujte vhodné řešení s inženýrským týmem SKY-TDM.
