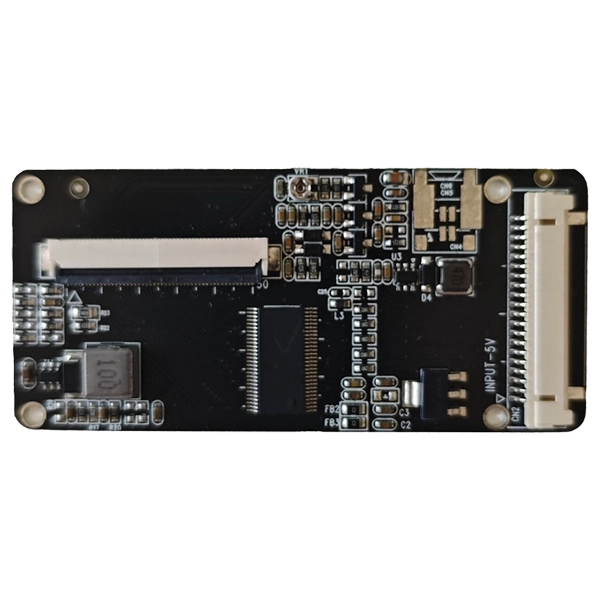

Jak se průmyslové LCD panely neustále vyvíjejí, mnoho vestavěných systémů vyžaduje spolehlivou konverzi signálu mezi různými rozhraními displeje. SKY-TDMDeska pro převod signálu LVDS na TTLposkytuje profesionální řešení pro inženýry, kteří potřebují řídit TTL/RGB TFT LCD panely přes LVDS výstupy při zachování vynikající kvality obrazu a stability systému, to vše při snížení celkových nákladů.
Tato konvertorová deska, navržená speciálně pro průmyslová prostředí, integruje vysoce účinný management napájení, optimalizované rozložení PCB a průmyslové komponenty pro zajištění stabilního provozu v náročných podmínkách. Ve srovnání se spotřebitelskými alternativami nabízí vynikající výkon EMC (elektromagnetická kompatibilita), nižší emise EMI (elektromagnetické rušení), delší provozní životnost a vyšší kompatibilitu s průmyslovými moduly LCD.
Ať už jde o integraci nového LCD do stávajícího zařízení nebo modernizaci starších systémů, tato deska efektivně zkracuje dobu vývoje a zefektivňuje integraci systému.
Na rozdíl od standardních vývojových desek byla tato deska pro převod signálu LVDS na TTL optimalizována pro nepřetržitý provoz v průmyslovém prostředí.
Zahrnuje:
- Průmyslový design PCB
- Stabilní architektura vstupu LVDS
- TTL/RGB 50pinový LCD výstup
- Nízkošumový design napájecího zdroje
- Vysoce účinný ovladač podsvícení LED
- Nastavitelné napětí VCOM
- Vynikající EMC výkon
- Nízká spotřeba energie
- Integrita vysokorychlostního signálu
- Komponenty s dlouhou životností

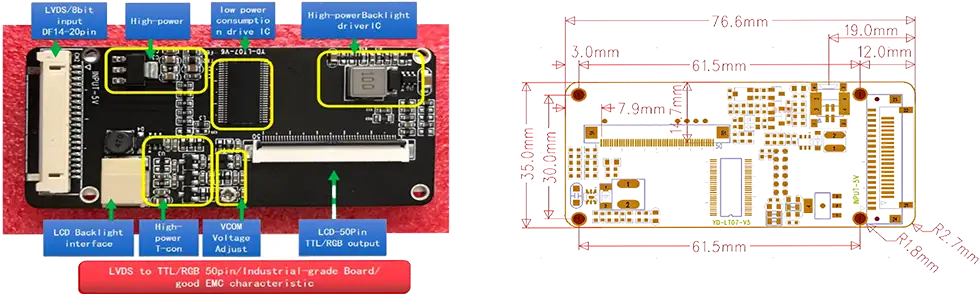

Kompaktní mechanická konstrukce je také vhodná pro vestavěné produkty s omezeným instalačním prostorem.
Pečlivě optimalizované diferenciální směrování minimalizuje zkreslení signálu a zajišťuje stabilní přenos obrazu.
Uspořádání desky plošných spojů a návrh napájení snižují elektromagnetické rušení, což usnadňuje certifikaci průmyslových zařízení.
Podporuje širokou škálu průmyslových TFT LCD panelů využívajících TTL/RGB 50pinová rozhraní.
Integrovaný vysoce účinný napájecí obvod snižuje tvorbu tepla a zlepšuje celkovou spolehlivost.
Umožňuje inženýrům doladit výkon zobrazení pro různé LCD panely.
Poskytuje konzistentní jas s vynikající dlouhodobou stabilitou.
Standardní konektory zjednodušují instalaci a zkracují vývojové cykly produktu.
| Položka | Specifikace |
| Vstupní rozhraní | LVDS (8bit) |
| Výstupní (LCD) rozhraní | TTL/RGB 50 pin |
| Vstupní napětí | 5V |
| Ovladač podsvícení | Integrovaný ovladač LED |
| Úprava VCOM | Podporováno |
| Provozní teplota | -20 °C až +70 °C |
| Vlastní design | Podporováno |
| Kolík | Signál | Kolík | Signál |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESETOVAT |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Kolík | Signál | Kolík | Signál |
| 1 | Vin (5 V) | 2 | Vin (5 V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | ON/OFF | 20 | PWM |
Tato deska je přizpůsobena pro průmyslové aplikace a je velmi vhodná pro náročná průmyslová prostředí, jako jsou průmyslová HMI, průmyslová zařízení, loterijní stroje a lékařská zařízení.
V současné době tento produkt podporuje specifické signály rozhraní. Pokud požadujete různé signály rozhraní, uveďte prosím specifikace rozhraní LCD a my desku podle toho předěláme, aby vyhovovala vašim potřebám.
Kdy tuto konverzní desku potřebujete?
Většina průmyslových LCD panelů dnes používá rozhraní LVDS nebo eDP. Mnoho starších konstrukcí zařízení a určité specializované zobrazovací moduly však stále vyžadují signály TTL/RGB (paralelní RGB). Zde je situace, kdy tuto desku potřebujete:
Tuto desku použijte, pokud:
- Váš systém vysílá signály LVDS, ale váš LCD panel vyžaduje vstup TTL/RGB
- Máte starší zobrazovací panel s 50pinovým rozhraním TTL
- Upgradujete systém, ale ponecháváte si stávající TTL panel
- Potřebujete otestovat nebo ověřit panely TTL pomocí zdrojů signálu LVDS
Přímé připojení LVDS je dostatečné, pokud:
- Váš zdroj i panel používají LVDS (není potřeba konverze)
- Váš panel má vstupy eDP nebo HDMI
- Navrhujete nový systém s moderními panely rozhraní
Tato deska je speciálně navržena pro scénář konverze --- umožňuje inženýrům znovu použít stávající TTL panely s novějšími průmyslovými počítači nebo vestavěnými řadiči vybavenými LVDS.
Řešíme skutečné výzvy, kterým OEM zákazníci čelí během integrace LCD. Podporou převodu mezi různými výstupními zdroji LVDS a specifickými 50pinovými TTL LCD panely eliminujeme potřebu přepracování systému. Deska se vyznačuje nezávislou architekturou napájení, která minimalizuje kolísání napětí pro zvýšení celkové stability produktu, zatímco směrování plošných spojů průmyslové úrovně výrazně zlepšuje výkon EMC a snižuje rušení systému. Dále nabízíme komplexní přizpůsobení; jednoduše zadejte své požadavky na definice rozhraní, typy konektorů a pozice montážních otvorů a my vám dodáme kompletní design, který dokonale odpovídá vašemu zařízení.
Vybrat si nás znamená víc než jen nákup desky pro převod signálu LVDS na TTL --- spolupracujete se zkušeným inženýrským spojencem v integraci průmyslových displejů.
Poskytujeme komplexní řešení na jednom místě, která zahrnují vlastní vývoj OEM a ODM, hodnocení kompatibility LCD, přizpůsobení kabelů, optimalizaci firmwaru, malosériové prototypování, možnosti hromadné výroby, přísnou kontrolu kvality a dlouhodobou dostupnost produktů. Náš přístup „vše v jednom“ pomáhá eliminovat zbytečná rizika kvality, která jsou často spojena s nakupováním od více dodavatelů.
A: Deska má rozsáhlou podporu pro 50pinové TTL/RGB LCD panely se stejnou definicí pinoutu.
A: Ano. Typ konektoru, přiřazení pinů, délku kabelu a definici rozhraní lze plně přizpůsobit.
A: Ano. Poskytujeme odpovídající firmware a hardwarové konfigurace přizpůsobené různým rozlišením LCD a požadavkům na časování.
A: Rozhodně. Tato deska, navržená s průmyslovými součástmi a optimalizovaná pro výkon EMC (elektromagnetická kompatibilita), je postavena pro nepřetržitý a stabilní provoz.
A: Ano. Nabízíme kompletní kabelové sestavy, včetně kabelů LVDS, kabelů pro podsvícení, napájecích kabelů a vlastních svazků.
A: Ano. Náš technický tým je k dispozici, aby vám pomohl s hodnocením kompatibility LCD, laděním rozhraní a integrací systému.
Odpověď: Standardní modely mají obvykle dodací lhůtu 2 až 3 týdny. U zakázkových projektů závisí dodací lhůta na složitosti návrhu.
A: Ano. Velmi doporučujeme vzorové objednávky pro technické ověření před sériovou výrobou.
A: Ano. U průmyslových projektů podporujeme dlouhé životní cykly produktů a poskytujeme dlouhodobé plánování dodávek, kdykoli je to možné.
A: Standardní verze podporuje jednokanálový vstup LVDS (8 bitů). Pro požadavky na dvoukanálový vstup LVDS můžeme upravit design desky na základě vašeho konkrétního časování LCD panelu a specifikací konektorů. Pro vyhodnocení uveďte číslo modelu vašeho panelu nebo definici rozhraní.
