Při výběru kapacitních dotykových panelů pro průmyslová zařízení se dnes hlavní pozornost obvykle soustředí na velikost obrazovky, dotykové body, krycí sklo a optickou laminaci. Přesto by se neměla ignorovat jedna klíčová technická specifikace: rozhraní dotykového signálu.
Jaký je skutečný rozdíl mezi USB a I²C pro průmyslové kapacitní dotykové panely? A co je důležitější, jak byste měli vybrat správné rozhraní pro váš projekt?
U klientů OEM a ODM závisí výběr do značné míry na hostitelském systému, architektuře řadiče, softwarovém prostředí a mechanickém designu.
SKY-TDM nabízí přizpůsobené kapacitní dotykové panely pro průmyslová HMI, lékařská zařízení, vestavěné systémy, chytré terminály a automatizační aplikace s podporou USB, I²C a dalších možností rozhraní.
Přenáší dotyková data do hostitelského systému pomocí komunikačního protokolu USB. Protože USB je jedním z nejběžnějších periferních rozhraní, je ideální volbou pro připojení k průmyslovým počítačům, platformám Windows/Linux/Android, samoobslužným kioskům, komerčním displejům a vestavěným počítačům.
Největší výhodou USB je jeho pohodlí. Vývojové týmy mohou snadno připojit dotykový panel k hostitelskému systému bez navrhování vyhrazených komunikačních obvodů na hlavní desce plošných spojů, což výrazně zkracuje dobu vývoje produktu.
I²C je běžné sériové komunikační rozhraní ve vestavěných systémech.
Dotykové panely I²C komunikují přímo s mikrokontroléry nebo procesory prostřednictvím sběrnice I²C, takže jsou ideální pro vlastní návrhy hardwaru.
Pokud například průmyslový projekt již má hlavní řídicí desku, je obvykle preferováno připojení dotykového ovladače k procesoru přes I²C. V tomto případě se I²C chová jako nedílná součást hardwarové architektury, nikoli pouze jako externí periferie.
| Funkce | USB dotykový panel | Dotykový panel IIC |
| Integrační metoda | Externí periferie | Vestavěná komunikace |
| Průmyslové PC | Vynikající | Méně pohodlné |
| Vestavěný MCU | možné | Vynikající |
| Kompatibilita OS | Obecně pohodlné | Vyžaduje integraci systému |
| Rozvoj | Rychlejší pro mnoho projektů založených na PC | Vyžaduje vývoj hardwaru/firmwaru |
| Integrace PCB | Méně přímé | Vysoce integrovaný |
| Aplikace kabelu | Flexibilnější | Vhodnější pro krátká spojení |
| Hardwarové přizpůsobení | Dobrý | Vynikající |
| Typické použití | HMI, kiosk, terminál na bázi PC | Embedded HMI, zakázkové vybavení |

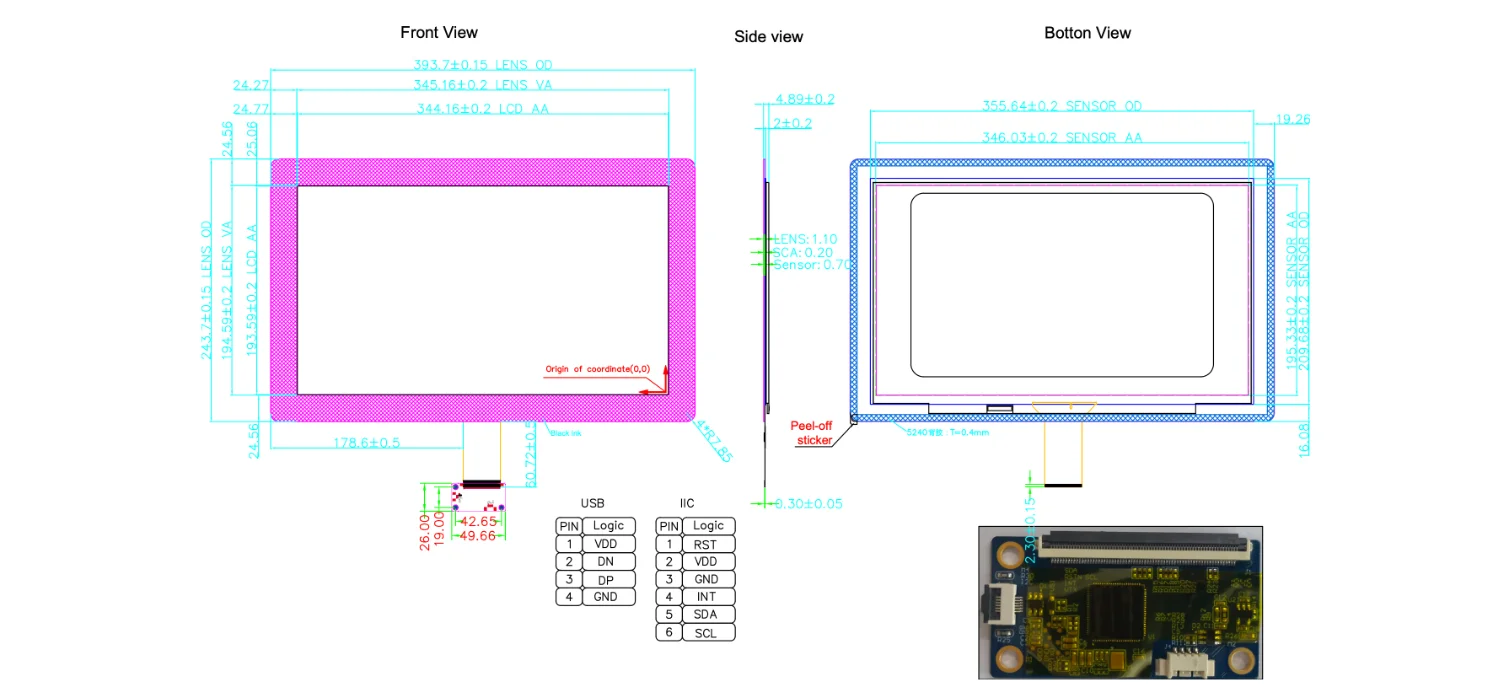

To je důvod, proč může být stejná velikost dotykového panelu k dispozici ve verzi USB i IIC.
Dotyková technologie může být podobná, ale způsob systémové integrace je odlišný.
●Snazší integrace: U průmyslových systémů HMI se dotykové panely USB snáze integrují, protože hostitelská platforma již podporuje USB.
●Vynikající kompatibilita platformy: Běžné operační systémy na trhu nativně podporují USB, což z něj činí standardní rozhraní pro Windows, Android a Linux.
●Ideální pro samostatné systémy HMI: Při použití samostatných počítačů nebo vestavěných počítačů poskytuje rozhraní USB pohodlné komunikační připojení.
●Zrychlený vývoj: Během raných fází projektu umožňuje rozhraní USB rychlé vyhodnocení použitelnosti dotykového panelu bez nutnosti předem vyvíjet vyhrazená komunikační rozhraní.
●Navrženo pro integrovanou integraci: Pokud je dotykový panel přímo integrován do vestavěného systému, je rozhraní I²C nejvhodnější volbou.
●Simple Bus Architecture: I²C využívá dvoudrátovou komunikační strukturu, která je velmi atraktivní pro vestavěné PCB s omezenými zdroji rozhraní.
●Větší ovládání hardwaru: Zákazníkům, kteří nezávisle vyvíjejí vlastní řídicí desky a firmware, poskytuje rozhraní I²C větší kontrolu nad architekturou dotykové komunikace.
●Ideální pro přizpůsobená zařízení: I²C je zvláště užitečné pro OEM zařízení, kde jsou dotykový panel a hlavní ovládací deska navrženy synchronně.
Různá rozhraní nabízejí různé výhody a žádné jednodotykové rozhraní nevyhovuje všem průmyslovým scénářům HMI. Můžete se řídit následujícími pokyny:
●Průmyslové počítače + dotykové panely: USB je obecně pohodlnější volbou.
●MCU + vestavěné dotykové panely: I²C je obvykle optimální volbou.
●Custom Control Boards: I²C poskytuje hlubší hardwarovou integraci.
●Rapid Prototyping: USB může zjednodušit počáteční testování a hodnocení.
●Masová výroba: USB i I²C jsou životaschopné; konečné rozhodnutí by mělo být založeno na skutečné hardwarové a softwarové architektuře.

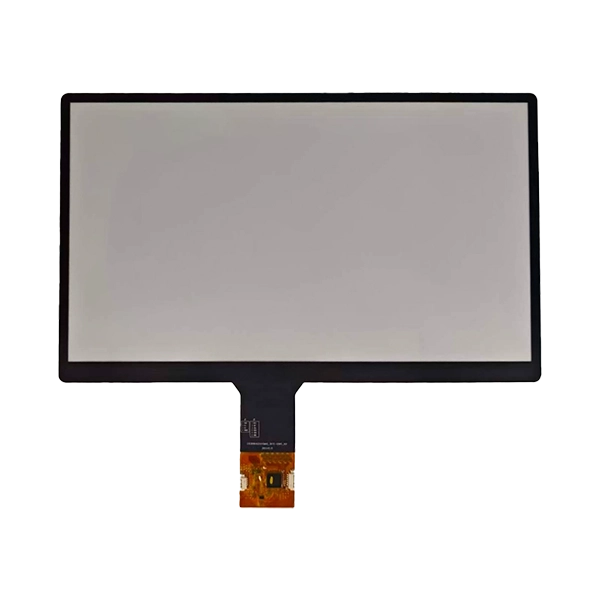

Naše dotykové panely v současné době nabízejí řadu kapacitních dotykových panelů USB/I²C, které pokrývají různé velikosti obrazovek pro průmyslové HMI a vestavěné aplikace.
To je velmi důležitá otázka.
Zatímco komunikační rozhraní je zodpovědné za přenos dotykových dat, celkový dojem z dotyku je určen kombinací více faktorů. Patří mezi ně především: design dotykového senzoru, dotykový IC, firmware, směrování senzoru, tloušťka krycího skla, podpora dotyku rukavice, prostředí EMI/ESD, proces optické laminace a hostitelský systém. Volba mezi USB a I²C je tedy pouze jedním krokem ve vývoji průmyslového dotykového panelu a nemá vliv na dotykový výkon.
Na začátku návrhu projektu můžete určit vhodné rozhraní na základě následujících pěti klíčových bodů:
●Zkontrolujte hostitelskou platformu: Bude dotykový panel připojen k průmyslovému PC, základní desce Android, systému Linux nebo MCU?
●Zkontrolujte hlavní ovladač: Poskytuje již základní deska rozhraní USB nebo I²C?
●Zkontrolujte mechanickou strukturu: Kde bude umístěn ovladač s dotykovým panelem? Jak dlouhý by měl být FPC nebo plochý kabel? Kde bude konektor instalován?
●Zkontrolujte softwarové prostředí: Má již vývojový tým podporu potřebných ovladačů nebo firmwaru?
●Zkontrolujte výrobní plán: Pokud se produkt chystá vstoupit do sériové výroby, měl by být výběr rozhraní potvrzen před konečným návrhem PCB.
Profesionální průmyslový dotykový panel by neměl být vybírán pouze na základě velikosti obrazovky. Kompletní řešení vyžaduje komplexní zvážení následujících prvků:
Dotyková technologie → Senzor → IC řadiče → Rozhraní → Krycí sklo → FPC → Firmware → Mechanická integrace → Prostředí aplikace
Tento holistický přístup je zvláště důležitý pro průmyslová zařízení, lékařská zařízení, automatizační systémy a další produkty určené pro dlouhodobý provoz.
Správné rozhraní tedy nemusí být nutně to s nejvyššími specifikacemi, ale takové, které lze spolehlivě integrovat do kompletního produktu zákazníka.
Pokud vyvíjíte průmyslová HMI, lékařská zařízení, automatizační systémy, samoobslužné kiosky nebo vestavěné produkty, uveďte prosím velikost vaší dotykové obrazovky, hostitelskou platformu, operační systém, mechanické výkresy a požadavky na rozhraní.
SKY-TDMdotykové panely mohou doporučit nejvhodnější konfiguraci dotykového panelu a rozhraní pro váš projekt.
Kontaktujte nás ještě dnes pro přizpůsobená řešení USB, I²C nebo kombinovaných kapacitních dotykových panelů USB + I²C.
