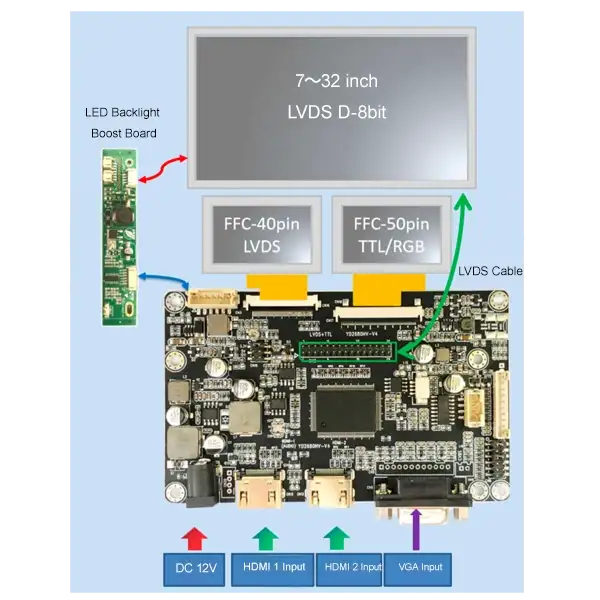

Moderní průmyslová zařízení vyžadují flexibilní zobrazovací rozhraní, vynikající kvalitu obrazu a dlouhou životnost produktu. Náš2-HDMI na LVDS TTL rozhraní AD deskaje vyvinut speciálně pro výrobce OEM zařízení, kteří potřebují připojit zdroje signálu HDMI k průmyslovým TFT LCD panelům.
Vedlejšíduální video vstupy HDMI, řídicí deska převádí digitální signály na rozhraní LVDS nebo TTL, takže je vhodná pro širokou škálu LCD panelů od různých výrobců. Ať už upgradujete stávající displej nebo vyvíjíte nový vestavěný systém, tato řídicí deska nabízí spolehlivé a cenově výhodné řešení.
Na rozdíl od spotřebitelských displejů je optimalizován pro nepřetržitý průmyslový provoz se stabilním výkonem, vynikajícími EMC charakteristikami a dlouhodobou dostupností komponent.
Duální HDMI vstup:Podporuje přepínání mezi dvěma zdroji signálu HDMI, což výrazně zvyšuje flexibilitu systému.
Duální LVDS a TTL výstup:Podporuje LVDS i RGB TTL (paralelní RGB) LCD panely, čímž efektivně snižuje náklady na přepracování hardwaru.
Rozsáhlá kompatibilita LCD:Kompatibilní s průmyslovými TFT LCD panely s úhlopříčkou od 7 do 32 palců (lze přizpůsobit na základě specifických specifikací panelu).
Špičková kvalita obrazu:Nabízí zpracování HD obrazu, nízké rušení signálu, stabilní barevný výkon a rychlou odezvu.
Průmyslový design:Navrženo pro drsná průmyslová prostředí a nepřetržitý, dlouhodobý provoz.
Flexibilní konfigurace firmwaru:Podporuje přizpůsobený vývoj firmwaru na základě rozlišení LCD, parametrů časování, definic rozhraní a specifických požadavků zákazníků.
Ideální pro průmyslovou automatizaci, lékařská zařízení, samoobslužné kiosky, digital signage a vestavěné displeje, tato deska bezchybně splňuje náročné standardy těchto průmyslových odvětví.
Tato deska, navržená tak, aby vydržela náročná průmyslová prostředí, obsahuje pokročilou ochranu signálu a napětí. Účinně eliminuje rušení signálu a nestabilitu zobrazení a zajišťuje bezchybný výkon i v těch nejsložitějších podmínkách.
Na rozdíl od dodavatelů řídicích desek, kteří poskytují pouze elektronické součástky, jsme profesionální výrobce dotykových obrazovek, který se věnuje poskytování kompletních služeb integrace displeje. Mezi naše hlavní schopnosti patří:
Pomáháme s výběrem ideálního průmyslového LCD, přizpůsobujeme kapacitní nebo odporové dotykové obrazovky, konfigurujeme desky řadiče LCD, poskytujeme optické lepení pro LCD moduly, přizpůsobujeme krycí sklo a dodáváme odpovídající sestavy kabelů rozhraní LCD. To výrazně snižuje složitost získávání zdrojů a efektivně zkracuje cyklus vývoje produktu.
Nabízíme komplexní možnosti přizpůsobení, včetně konfigurace rozlišení LCD, mapování pinů LVDS, nastavení časování TTL, optimalizace firmwaru, ovládání podsvícení a jasu, jazyků nabídky OSD, přizpůsobení loga při spuštění, definic kabelových pinů, přizpůsobení typu konektoru a požadavků na strukturu mechanické montáže. Máme velký zájem o spolupráci se zákazníky na projektech OEM a ODM.
Jako profesionální továrna na dotykové obrazovky integrujeme přísné řízení kvality do každého kroku našeho výrobního procesu. Naše certifikace výrobního systému zahrnujíISO 9001Systém managementu kvality,ISO 13485Systém managementu kvality zdravotnických prostředků aIATF 16949Systém řízení kvality automobilů. Každá řídicí deska prochází před odesláním přísným funkčním testováním, aby byl zajištěn stabilní provoz a perfektní kompatibilita se zobrazovacími panely našich zákazníků.
| Funkce | Prospěch |
| Duální HDMI vstupy | Flexibilní výběr zdroje videa |
| LVDS a TTL výstupy | Podporuje více typů rozhraní LCD |
| Průmyslové komponenty | Dlouhá životnost |
| Stabilní zpracování signálu | Čistý obraz s minimálním rušením |
| Přizpůsobení firmwaru | Odpovídá různým LCD panelům |

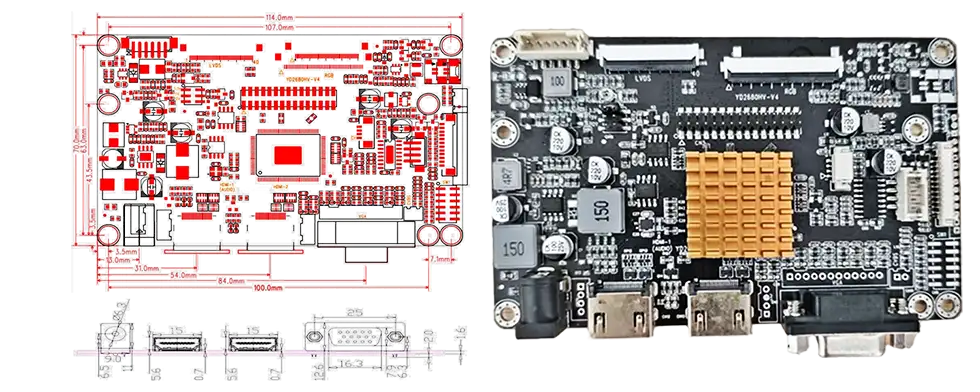

| Kompaktní design PCB | Snadná integrace do vestavěného zařízení |
| Dlouhodobá dodávka | Ideální pro řízení průmyslového životního cyklu |
| Kolík | Signál | Kolík | Signál |
| 1 | VCC (3,3/5 V) | 2 | VCC (3,3/5 V) |
| 3 | VCC (3,3/5 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Kolík | Signál | Kolík | Signál |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESETOVAT | 6 | POHOTOVOSTNÍ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | VÁHAT |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Kolík | Signál | Kolík | Signál |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3,3/5V) | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESETOVAT |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Kolík | Signál |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | ON/OFF |
| 5 | 5V/12V (typ) |
| 6 | 5V/12V (typ) |
Mnoho průmyslových projektů selhává kvůli problémům s kompatibilitou mezi LCD panelem, dotykovou obrazovkou, kabely, firmwarem a řídicí deskou. Tato rizika pomáháme eliminovat poskytováním následujících služeb:
- Kompletní řešení pro přizpůsobení zobrazení
- Konfigurace časování LCD
- Ověření rozhraní
- Testování dotykové kompatibility
- Dlouhodobá dostupnost produktu
- Technická podpora po celou dobu životního cyklu vašeho projektu
Tyto komplexní služby jsou navrženy tak, aby plně vyhovovaly vašim požadavkům na produkty. Namísto individuálního získávání komponent dostávají zákazníci plně ověřené řešení displeje. To nejen šetří cenný čas na inženýrství a výzkum a vývoj, ale také významně snižuje vývojová rizika.
Odpověď: Tuto AD desku s rozhraním 2-HDMI na LVDS TTL lze nakonfigurovat tak, aby podporovala širokou škálu průmyslových TFT LCD panelů s rozhraními LVDS nebo TTL. Pro ověření kompatibility uveďte své konkrétní číslo modelu LCD.
A: Ano. Poskytujeme přizpůsobený firmware na základě vašeho rozlišení LCD, parametrů časování, definice rozhraní a specifických požadavků aplikace.
A: Ano. U projektů OEM podporujeme přizpůsobení spouštěcích log, nastavení více jazyků, funkce OSD a různé parametry zobrazení.
A: Ano. Deska je navržena s průmyslovými součástmi, speciálně navrženými pro dlouhodobý nepřetržitý provoz v náročných prostředích.
A: Rozhodně. Můžeme poskytnout kompletní řešení, které zahrnuje LCD panel, dotykovou obrazovku, řídicí desku, kabely, optické spojování a mechanickou integraci.
A: Ano. Náš technický tým pomáhá s přizpůsobením LCD, vývojem firmwaru, konfigurací rozhraní a integrací projektu.
Hledáte spolehlivou desku řadiče HDMI na LVDS/TTL LCD pro svůj další projekt?
Náš technický tým vám pomůže rychle vybrat nejvhodnější řídicí desku a nakonfigurovat firmware, čímž poskytne kompletní řešení zobrazení šité na míru vaší aplikaci. Integrací průmyslových LCD panelů, dotykových obrazovek, řídicích desek, optického spojování a technické podpory OEM do jediného dodavatelského řetězce jsme odhodláni pomáhat zákazníkům zkracovat vývojové cykly, snižovat rizika integrace a urychlovat dobu uvedení na trh.
