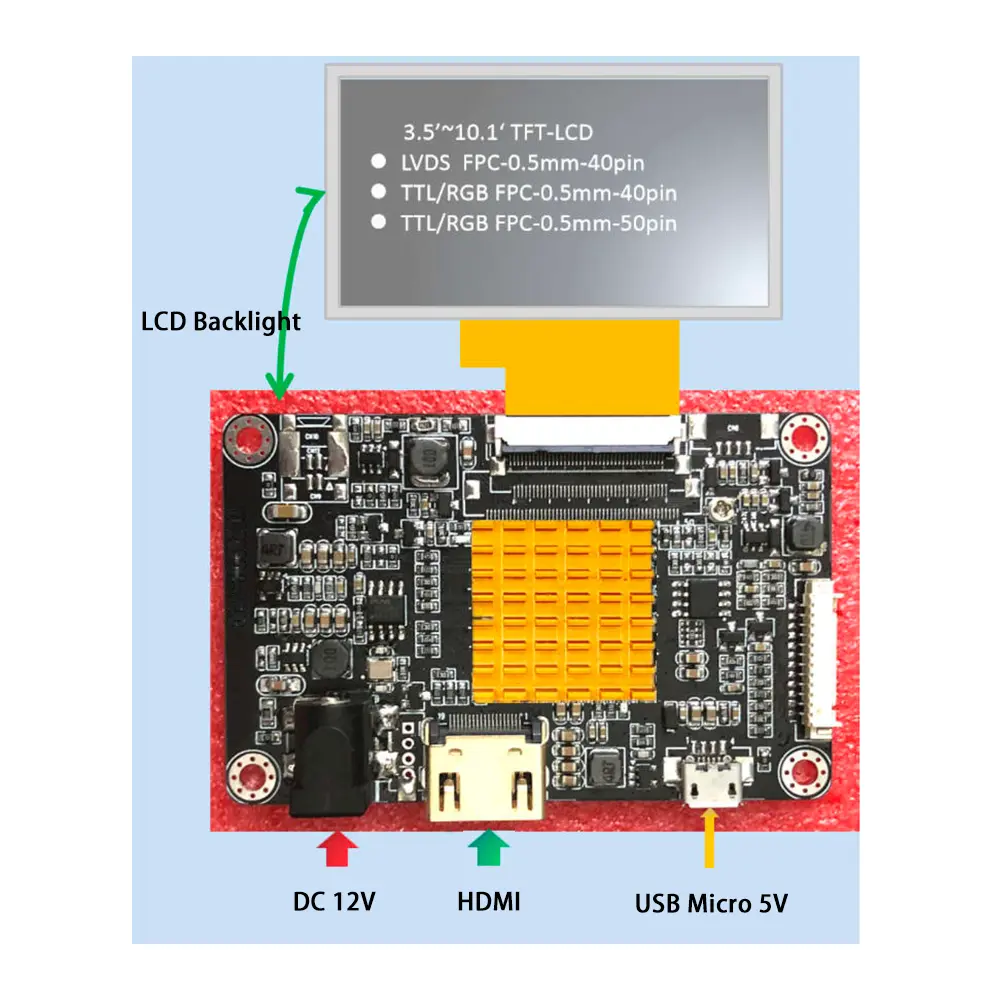

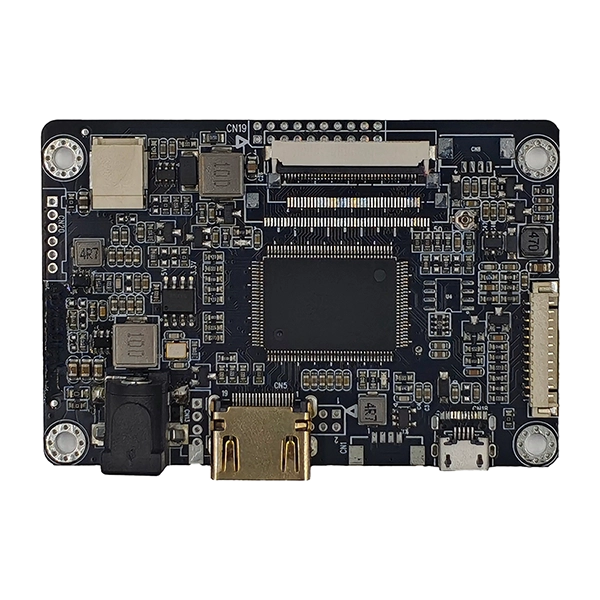

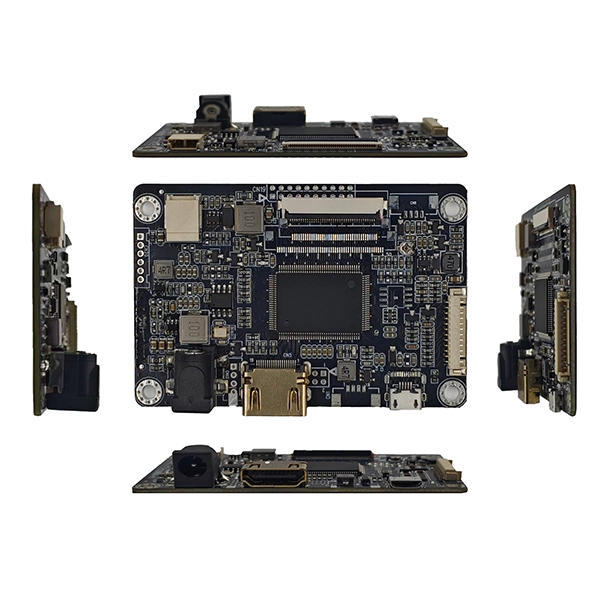

Výběr ovladače displeje pro průmyslové zařízení vyžaduje více než pouhou konverzi video signálů. Stejně důležitá je dlouhodobá stabilita, kompatibilita s různými LCD panely, flexibilní přizpůsobení a spolehlivá technická podpora. SKY-TDMAD Board rozhraní HDMI na TTLbyl vyvinut speciálně pro výrobce OEM, kteří hledají spolehlivé řešení ovládání displeje pro průmyslové TFT LCD.
Tento ovladač, navržený podle průmyslové architektury, převádí standardní signály HDMI na výstup TTL/RGB, což umožňuje moderním vestavěným systémům řídit širokou škálu TFT LCD panelů. Deska podporuje různá rozhraní TTL včetně různých konfigurací FPC, nastavitelného napájecího napětí panelu, integrovaného ovládání podsvícení LED a přizpůsobitelných parametrů časování, díky čemuž je vhodná pro standardní i přizpůsobené moduly LCD.
Na rozdíl od spotřebitelských displejových řídicích desek je toto řešení navrženo pro nepřetržitý provoz v náročných průmyslových prostředích. Stabilní řízení spotřeby, optimalizovaná integrita signálu a pečlivě navržené směrování PCB minimalizují EMI a zajišťují spolehlivý přenos obrazu i v elektricky zašuměných aplikacích.
Pro výrobce zařízení je stejně důležitá flexibilita vývoje. SKY-TDM zajišťuje přizpůsobení firmwaru, ladění parametrů displeje, návrh kabelů, úpravy konektorů, přizpůsobení OSD, konfiguraci loga a optimalizaci displeje dle požadavků zákazníka. Ať už se jedná o integraci 5palcového ručního terminálu nebo většího průmyslového ovládacího panelu, inženýři mohou omezit přepracování hardwaru a zároveň urychlit vývoj produktu.
Díky zkušenostem SKY-TDM s průmyslovými LCD řešeními zákazníci dostávají komplexní technickou podporu od výběru panelů až po výrobu, zajišťující kompatibilitu, dlouhou životnost produktů a stabilní dodávky pro průmyslové projekty.
- Čistě průmyslová stabilita:Optimalizovaná správa napájení a konstrukce obvodu proti EMI odolávají průmyslovému rušení okolního prostředí a podporují nepřetržitý stabilní provoz 24/7 bez zkreslení obrazovky nebo výpadků signálu.
- Plug-and-Play převod HDMI-TTL:Přemosťuje moderní zdroje signálu HDMI a tradiční TTL/RGB TFT obrazovky, kompatibilní s běžnými průmyslovými řídicími hostiteli, vestavěnými systémy a PC zařízeními.
- Nastavitelný design s dvojitým napětím:Volně přepínatelné výstupní napětí panelu 3,3V/5V, přizpůsobení různým specifikacím panelu TFT LCD bez dalších adaptérových modulů.
- Integrovaný ovladač podsvícení:Integrovaný profesionální obvod pro ovládání podsvícení LED podporuje nastavení jasu, čímž eliminuje potřebu externích modulů pohonu podsvícení a zjednodušuje kabeláž systému.

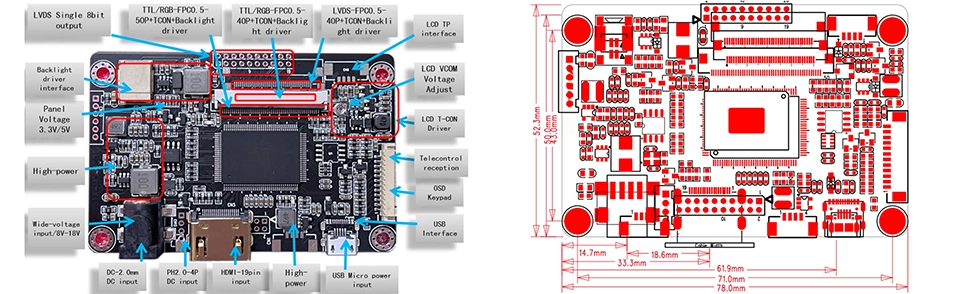

- Ultra-kompaktní vestavěné rozvržení:Miniaturizovaná struktura PCB je speciálně navržena pro vestavěná zařízení s omezeným prostorem, což maximalizuje využití prostoru zákaznických skříní.
- Plná flexibilita přizpůsobení:Podporuje přizpůsobené ladění firmwaru, úpravu loga spouštění, úpravu nabídky OSD a kalibraci parametrů zobrazení tak, aby odpovídaly exkluzivním požadavkům projektu.
Tato AD deska s rozhraním HDMI-TTL je široce používána ve scénářích vestavěného displeje v různých průmyslových odvětvích, která vyžadují kompaktní tvary a vysokou spolehlivost. Mezi klíčové oblasti použití patří:
- Kompaktní ovládací panely pro průmyslové HMI a PLC
- Přenosné lékařské diagnostické a testovací přístroje
- Moduly displeje pro automatizaci budov a monitorování zabezpečení
- Miniaturní inteligentní řídicí zařízení a ruční průmyslové terminály
Primárně navržený pro malá zařízení slouží jako dokonalé řešení zobrazení HDMI na TTL.
| Funkce | Specifikace |
| Video vstup | HDMI |
| LCD výstup | TTL/RGB/LVDS |
| Napětí panelu | 3,3/5V |
| Ovládání podsvícení | Integrovaný ovladač LED |
| Napájení | Široký DC vstup 8～18V |
| OSD | Podporována externí klávesnice |
| Firmware | Přizpůsobitelné |
| Provozní teplota | -20 °C až 80 °C |
| Kolík | Signál | Kolík | Signál |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESETOVAT | 6 | POHOTOVOSTNÍ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | VÁHAT |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Kolík | Signál | Kolík | Signál |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESETOVAT |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Kolík | Signál | Kolík | Signál |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Kolík | Signál | Kolík | Signál |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Kolík | Signál |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Poskytujeme cílené technické přizpůsobení pro výrobce průmyslových zařízení, abychom vyřešili výzvy integrace personalizovaných displejů a podporujeme přizpůsobení celého procesu od hardwaru po software:
- Přizpůsobení parametrů zobrazení:Vlastní parametry časování LCD, přizpůsobení rozlišení a optimalizace snímkové frekvence displeje.
- Personalizované uživatelské rozhraní:Exkluzivní spouštěcí loga, spouštěcí animace a úpravy nabídky OSD (On-Screen Display).
- Optimalizace napájení a podsvícení:Ladění křivky jasu podsvícení a optimalizace sekvence zapnutí.
- Rozhraní a přizpůsobení kabelů:Vlastní přizpůsobení pro signálové kabely TTL/RGB a konektory FPC.
- Exkluzivní branding a software:Sítotisk loga PCB, balení soukromých štítků a exkluzivní vývoj firmwaru.
- Přizpůsobení mechanické konstrukce:Přizpůsobení mechanické struktury a vlastní pozice montážních otvorů.
A: Deska podporuje širokou škálu TTL/RGB TFT LCD panelů. Náš technický tým může nakonfigurovat firmware na základě vašeho konkrétního modelu LCD.
A: Ano. Poskytujeme přizpůsobené služby firmwaru, které zahrnují parametry časování, rozlišení, loga spouštění, orientaci displeje a nastavení OSD (On-Screen Display).
A: Ano. Vyznačuje se integrovaným ovladačem LED podsvícení, který výrazně zjednodušuje integraci systému.
A: Rozhodně. Je speciálně navržen pro dlouhodobý průmyslový provoz, vyznačuje se stabilním řízením spotřeby a spolehlivým přenosem signálu.
A: Ano. Podporujeme přizpůsobení firmwaru pro TFT LCD různých velikostí a rozlišení.
A: Ano. Zákazníkům můžeme dodat kabely HDMI, kabely LVDS, pásky FPC a vlastní kabelové svazky.
A: Ano. Nabízíme privátní značení, vlastní značení PCB sítotiskem, přizpůsobené balení a exkluzivní služby firmwaru.
Odpověď: Je široce používán v průmyslové automatizaci, lékařském vybavení, laboratorních přístrojích, dopravě, vestavěných systémech, kioscích a inteligentních řídicích zařízeních.
