Průmyslová zařízení často vyžadují různá video rozhraní v závislosti na hardwarové platformě zákazníka. Tradiční LCD řídicí desky obvykle podporují pouze jedno rozhraní panelu, což nutí inženýry přepracovat hardware nebo zakoupit více řídicích desek pro různé projekty.

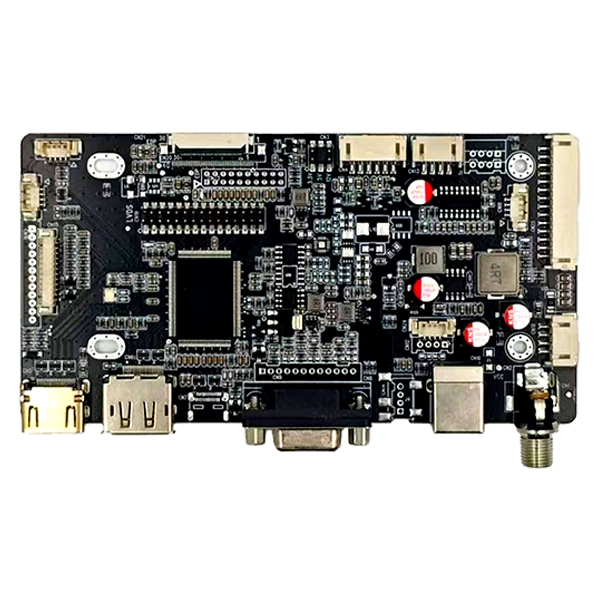

SKY-TDMRozhraní AD Board HDMI a DP a VGA a typu C na rozhraní EDP LVDStato omezení eliminuje integracíHDMI, DisplayPort, VGA a USB Type-Cvideo vstupy spolu sLVDS a eDPzobrazit výstupy na jediné průmyslové desce plošných spojů.
Ať už vyvíjíte nové HMI, upgradujete starší zařízení nebo integrujete vestavěný displej do průmyslových strojů, jedna řídicí deska podporuje více konfigurací LCD a zároveň snižuje dobu projektování, náklady na inventář a složitost produktu.
Deska je navržena pro dlouhodobé průmyslové aplikace a poskytuje stabilní kvalitu obrazu, flexibilní možnosti napájení a komplexní periferní rozhraní pro výrobce OEM zařízení a systémové integrátory.

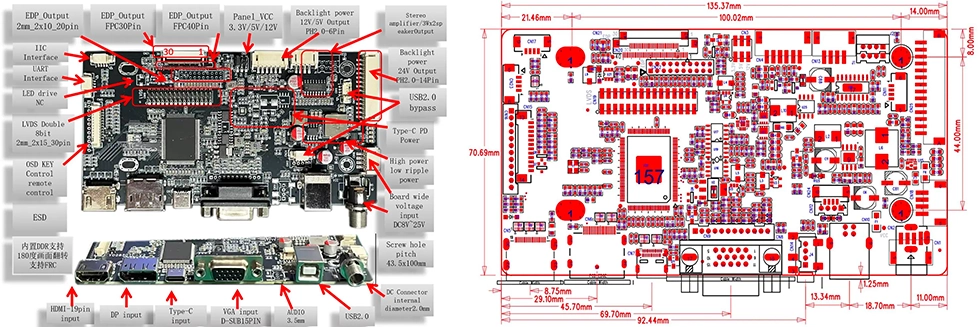

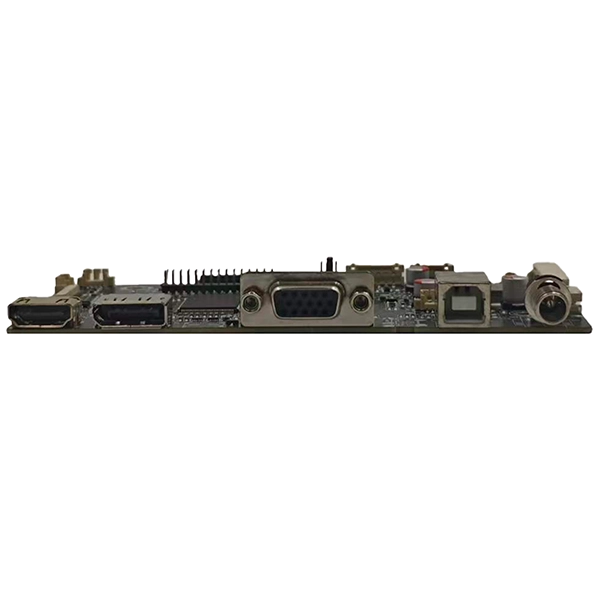

Tato Interface AD Board integruje více možností vstupu a je plně kompatibilní s dnešními nejběžnějšími zdroji videa:HDMI, DisplayPort (DP), VGA a USB Type-C (DP Alt Mode). To umožňuje zákazníkům plynule přepínat mezi různými hostitelskými platformami bez potřeby dalších převodníků.
Tato AD deska s rozhraním HDMI a DP a VGA a Type C To LVDS EDP je plně kompatibilní s oběma běžnými standardy rozhraní LCD. Dostupné možnosti výstupu displeje zahrnují dvoukanálový 8bitový LVDS, 20pinový eDP, 30pinový eDP FPC a 40pinový eDP FPC. Je ideální pro širokou škálu průmyslových TFT LCD modulů, od 7palcových obrazovek až po velkoformátové displeje.
Na rozdíl od zobrazovacích desek pro spotřebitele je tato deska AD Board s rozhraním HDMI a DP a VGA a Type-C To LVDS EDP speciálně navržena pro vysoce specifické a náročné průmyslové aplikace. Mezi jeho základní hardwarové vlastnosti patří široké vstupní stejnosměrné napětí (8V-25V), design průmyslového napájení s nízkým zvlněním, vylepšená ochrana ESD (Electrostatic Discharge) a použití součástek průmyslové kvality pro zajištění dlouhodobého stabilního provozu. Je zvláště vhodný pro složitá prostředí, jako jsou venkovní prostředí a podmínky s vysokou teplotou, přičemž zaručuje stálou stabilitu displeje.
Tato AD deska s rozhraním HDMI a DP a VGA a Type C to LVDS EDP je široce používána v průmyslových produktech pracujících ve složitých prostředích. Typické aplikační scénáře zahrnují průmyslové terminály HMI, dotykové monitory s otevřeným rámem, rozhraní CNC strojů, lékařská diagnostická zařízení a systémy strojového vidění.
Každý výstavní projekt je jedinečný. Poskytujeme komplexní služby technické podpory včetně ověření kompatibility LCD panelů, optimalizace firmwaru, úpravy EDID (Extended Display Identification Data), ladění parametrů podsvícení, zakázkového návrhu kabelů LVDS a eDP a tisku loga PCB. Ať už váš projekt vyžaduje standardní řídicí desku nebo plně přizpůsobené řešení, SKY-TDM poskytuje profesionální technickou podporu v každé fázi životního cyklu produktu.
| Položka | Specifikace |
| Video vstup | HDMI, DisplayPort(DP), VGA, Type-C |
| Zobrazení výstupu | LVDS, eDP (20pin/30pin/40pin) |
| Napětí panelu | 3,3V/5V/12V |
| Výstup podsvícení | 5V/12V/24V |
| Zvuk | 3W x 2 zesilovač |
| Vstupní napětí | 8~28V |
| Provozní teplota | -20 °C až 80 °C |
| Kolík | Signál | Kolík | Signál |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Kolík | Signál | Kolík | Signál |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3,3/5/12 V) |
| 19 | VCC (3,3/5/12 V) | 20 | VCC (3,3/5/12 V) |
| 21 | VCC (3,3/5/12 V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Kolík | Signál | Kolík | Signál |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3,3/5/12 V) |
| 13 | VCC (3,3/5/12 V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Kolík | Signál | Kolík | Signál |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Kolík | Signál |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Dodávka hardwaru je jen základ; služba je zárukou dlouhodobého úspěchu. SKY-TDM se zavázala urychlit spuštění vašeho projektu a kompletně vyřešit problémy vašeho dodavatelského řetězce. Poskytujeme následující základní podporu:
- Dlouhý životní cyklus produktu:Stabilní a spolehlivé možnosti hromadné výroby.
- Komplexní technická podpora:Pomoc s testováním kompatibility LCD a vlastními signálovými kabely.
- Flexibilní model výroby:Nízké MOQ (minimální objednané množství) a rychlá technická odezva.
- Řešení displeje vše v jednom:Dotykové obrazovky a LCD panely jsou dodávány jako sada odpovídající různým potřebám.
A: Ano. Je kompatibilní s průmyslovými TFT LCD panely s rozhraním LVDS nebo eDP. Můžeme doporučit vhodné konektory a firmware na základě vašeho konkrétního modelu panelu.
A: Deska podporujeHDMI, DisplayPort, VGA a USB Type-C(s režimem DP Alt), který zajišťuje širokou kompatibilitu s různými průmyslovými počítači a vestavěnými systémy.
A: Ano. Nabízíme komplexní služby přizpůsobení firmwaru, včetně úprav časování, konfigurace EDID (Extended Display Identification Data), přizpůsobení loga bootování a optimalizace parametrů panelu.
A: Řídicí deska podporuje široký rozsah DC vstupu8V až 25V, takže je dokonale kompatibilní s 12V i 24V průmyslovými napájecími systémy.
A: Ano. Vyrábíme přizpůsobené kabely LVDS, kabely eDP FPC, kabely pro podsvícení a napájecí svazky, abychom našim zákazníkům zajistili integraci plug-and-play.
A: Ano. Podporujeme tisk loga PCB sítotiskem, přizpůsobení firmwaru, úpravy konektorů, sestavy kabelů a kompletní vývojové služby ODM.
A: Výstup LVDS podporuje až1920×1080 @ 60Hz(dvoukanálový 8bitový). Výstup eDP podporuje až3840×2160 @ 60Hz(4K UHD), v závislosti na specifikaci panelu a kvalitě kabelu. Pro 4K aplikace doporučujeme použít rozhraní eDP pro optimální šířku pásma.
A: Ano. Deska podporuje otáčení obrazu o 180° prostřednictvím konfigurace firmwaru. Pro otočení o 90°/270° (režim na výšku) můžeme upravit firmware na základě požadavků vašeho panelu a aplikace. Při objednávce prosím uveďte svůj požadavek na orientaci.
Hledá se spolehlivýRozhraní AD Board HDMI a DP a VGA a typu C na rozhraní EDP LVDSpro váš další projekt vestavěného displeje?
Chcete-li doporučit nejvhodnější řešení, uveďte při dotazování následující informace:
- Číslo modelu LCD panelu
- Požadované rozhraní video vstupu (HDMI, DP, VGA nebo USB Type-C)
- Vstupní napájecí napětí
- Požadavky na podsvícení
- Odhadované roční množství
- Požadavky na přizpůsobení OEM nebo firmwaru
Náš technický tým zkontroluje vaše specifikace a poskytne kompatibilní řešení, technická doporučení a cenovou nabídku do 24 pracovních hodin.
