Vysokorychlostní programátor USB-RTD pro desku ovladače LCD

Spolehlivost firmwaru je v průmyslových zobrazovacích systémech stejně důležitá jako kvalita hardwaru. TheVysokorychlostní programátor USB-RTD pro desku ovladače LCDje vyvinut speciálně pro programování integrovaných obvodů řadičů displeje řady Realtek RTD a poskytuje efektivní řešení pro stahování firmwaru, dávkovou produkci, ladění a upgrady v terénu.

Tento programátor, navržený pro výrobce řídicích desek LCD, výrobce OEM zařízení a inženýrské týmy, výrazně zkracuje dobu programování a zároveň zajišťuje integritu firmwaru v každé výrobní dávce. Je to ideální společník pro přizpůsobená řešení průmyslových displejů.

Na rozdíl od programátorů pro všeobecné použití je programátor USB-RTD optimalizován pro platformy řadičů displeje Realtek RTD, což umožňuje stabilní komunikaci s přizpůsobenými řídicími deskami během vývoje a výroby softwaru.

Vytvořeno pro efektivitu výroby

Bez ohledu na to, zda programujete jeden prototyp nebo sériově vyrábíte tisíce řídicích desek, vysokorychlostní programátor USB-RTD pro desku ovladače LCD poskytuje stabilní a spolehlivý výkon během celého výrobního procesu.

Mezi typické pracovní postupy výrobní linky patří:

- Stahování firmwaru

- Ověření softwaru

- Funkční testování

- Programování hromadné výroby

- Správa verzí firmwaru

- Ověření konzistence šarže

Jeho stabilní komunikační spojení minimalizuje chybovost programování a výrazně snižuje zásahy operátora.

Klíčové vlastnosti

Vysokorychlostní programování firmwaru

Náš optimalizovaný komunikační mechanismus výrazně zkracuje dobu stahování firmwaru, efektivně zvyšuje propustnost výroby při zachování stability programování.

Navrženo pro integrované obvody řadiče Realtek RTD

Vyvinutý primárně pro programování firmwaru čipů řadiče displeje řady Realtek RTD, zajišťující dokonalou kompatibilitu s přizpůsobenými deskami ovladačů LCD.

Více programovacích rozhraní

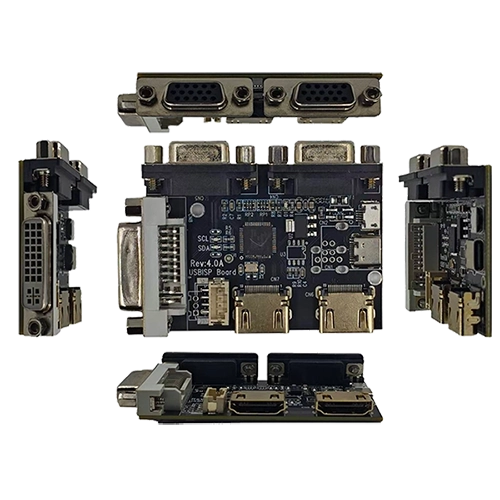

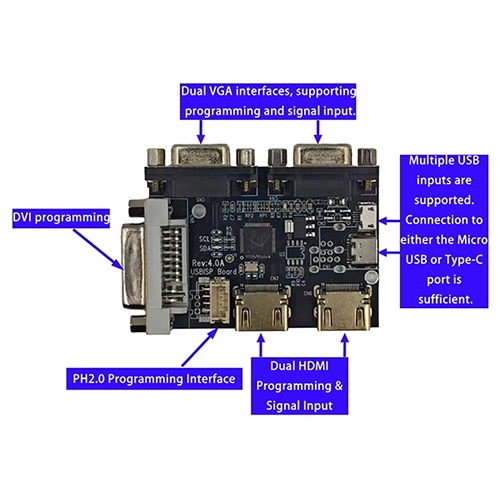

Náš programátor podporuje různé možnosti připojení, aby vyhovoval potřebám strojírenského vývoje a hromadné výroby. Patří mezi ně duální programovací a signálový vstup HDMI, duální rozhraní VGA, programovací rozhraní DVI, rozhraní USB Type-C, rozhraní Micro USB a programovací konektory PH2.0. Tento flexibilní design rozhraní umožňuje inženýrům snadno zpracovávat různé konfigurace řídicí desky bez nutnosti měnit programovací zařízení.

Podpora technického vývoje

Pro inženýry výzkumu a vývoje poskytuje náš programátor vysoce efektivní platformu během fáze vývoje řídicí desky. Pomáhá inženýrům při řešení různých úkolů, jako je ladění přizpůsobeného firmwaru, ověřování kompatibility nových LCD panelů, testování různých rozlišení displeje, konfigurace parametrů časování, ověřování funkcí displeje před hromadnou výrobou a provádění upgradů firmwaru během vývoje produktu. V konečném důsledku efektivně zkracuje cykly výzkumu a vývoje a urychluje dobu uvedení nových produktů na trh.

Proč na programování firmwaru záleží

Spolehlivé programování firmwaru přímo určuje efektivitu programování průmyslových displejů. Použití vyhrazeného vysokorychlostního programátoru USB-RTD pro desku ovladače LCD pomáhá zlepšit efektivitu programování, zajišťuje dokonalou kompatibilitu s deskami ovladačů založených na čipech RTD, minimalizuje chyby programování, zjednodušuje údržbu produktu a v konečném důsledku zvyšuje produktivitu zákazníků.

Přehled pracovního postupu programování

Vysokorychlostní programátor USB-RTD sleduje přímočarý pracovní postup, který se hladce integruje do vašich vývojových a výrobních procesů:

Krok 1: Hardwarové připojení

Připojte programátor k počítači pomocí kabelu USB a připojte programátor k cílové desce řadiče LCD pomocí rozhraní HDMI, VGA, DVI nebo PH2.0 --- v závislosti na designu vaší desky.

Krok 2: Nastavení softwaru

Spusťte programovací software na vašem PC. Načtěte soubor firmwaru (formát .bin nebo .hex) připravený pro váš specifický LCD panel a požadavky aplikace. Software automaticky detekuje připojený model IC řadiče RTD.

Krok 3: Programování firmwaru

Spusťte proces programování. Programátor zapíše firmware do flash paměti IC řadiče RTD s ověřovacími kontrolami, aby byla zajištěna integrita dat. Typická doba programování se pohybuje od5 až 15 sekundna desku, v závislosti na velikosti firmwaru.

Krok 4: Ověření a ověření

Po naprogramování systém automaticky ověří zapsaný firmware se zdrojovým souborem. Indikátor vyhovění/neúspěšnosti potvrzuje úspěšné naprogramování. Nefunkční desky jsou označeny pro přepracování --- snižuje se riziko, že se vadné desky dostanou na výrobní linku.

Krok 5: Integrace výrobní linky

Pro hromadnou výrobu může být na programovacích stanicích nasazeno více programátorů. Operátoři mohou programovat desky řadiče postupně, přičemž každé desce obvykle trvá méně než 20 sekund od připojení k dokončení.

Porovnání časů programování

U výrobní linky programující 500 řídicích desek za den ušetří vysokorychlostní programátor USB-RTD přibližně 2-4 hodiny programovacího času ve srovnání s metodami ISP --- přímo zlepšuje denní výrobní kapacitu.

Typické aplikace

Vysokorychlostní programátor USB-RTD pro desku ovladače LCD je primárně navržen pro průmyslové desky ovladačů založené na čipech RTD a není kompatibilní s jinými deskami displeje nebo dotykového ovládání. Je široce používán v různých scénářích, včetně výroby průmyslových řídicích desek LCD, programování firmwaru lékařských displejů, výroby přizpůsobených monitorů, vývoje technického firmwaru, upgradů továrního softwaru, programovacích stanic výrobních linek, údržby produktů a poprodejních služeb a laboratoří pro ověřování řadičů displeje.

Technické přednosti

FAQ

Q1: K čemu slouží tento vysokorychlostní programátor USB-RTD pro desku ovladače LCD?

Odpověď: Je určen k programování a aktualizaci firmwaru pro integrované obvody řadiče displeje řady Realtek RTD používané na přizpůsobených deskách ovladačů LCD.

Q2: Může být použit během sériové výroby?

A: Ano. Je vhodný pro strojírenské vzorky, poloprovozní výrobu a velkosériovou výrobu.

Q3: Která rozhraní jsou podporována?

A: Programátor podporujeHDMI, VGA, DVI, USB Type-C, Micro USB a PH2.0programovací rozhraní v závislosti na konstrukci řídicí desky.

Q4: Podporuje aktualizace firmwaru po odeslání?

A: Ano. Může být použit pro údržbu firmwaru, aktualizace a servis produktu, pokud je podporován cílovou řídicí deskou.

Q5: Lze firmware přizpůsobit pro různé LCD panely?

A: Ano. Různé verze firmwaru lze naprogramovat tak, aby odpovídaly různým rozlišením LCD, parametrům časování a požadavkům aplikace.

Q6: Je kompatibilní se všemi čipy Realtek RTD?

Odpověď: Je určen pro podporované integrované obvody řadiče displeje řady RTD používané v našich přizpůsobených řešeních řídicích desek LCD. Pro potvrzení kompatibility nás prosím kontaktujte s modelem vaší řídicí desky.

Q7: Můžete poskytnout programování firmwaru jako součást výroby řídicí desky?

A: Ano. Firmware specifický pro zákazníka lze naprogramovat a ověřit před odesláním, což zajišťuje, že desky jsou připraveny k okamžité integraci.

Q8: Poskytujete technickou podporu?

A: Ano. Náš inženýrský tým nabízí pokyny k programování firmwaru, podporu integrace řídicí desky a technickou pomoc po celou dobu životního cyklu projektu.

Q9: Lze na stejné výrobní lince používat současně více programátorů?

A: Ano. Více programátorů USB-RTD lze připojit k různým počítačům nebo k jednomu počítači s dostatečnou šířkou pásma USB. Každý programátor pracuje nezávisle a umožňuje paralelní programování více řídicích desek současně --- ideální pro velkoobjemové výrobní linky.

Q10: Co se stane, když je programovací proces přerušen (výpadek napájení nebo odpojení kabelu)?

A: Programátor obsahuje ochranné mechanismy, které zabraňují nekompletním zápisům firmwaru. Pokud dojde k přerušení, lze IC regulátoru RTD přeprogramovat od začátku. Není vyžadován žádný speciální postup obnovy --- jednoduše se znovu připojte a restartujte proces programování.
