Mnoho projektů průmyslových displejů vyžaduje konverzi standardních PC video výstupů --- HDMI, VGA nebo DVI --- na signály LVDS, které řídí průmyslové TFT LCD panely. Zatímco desky s více rozhraními podporují DP, Type-C a eDP, většina továrních zařízení (PLC, průmyslová PC a starší řadiče) stále používá HDMI, VGA nebo DVI jako primární výstupy.

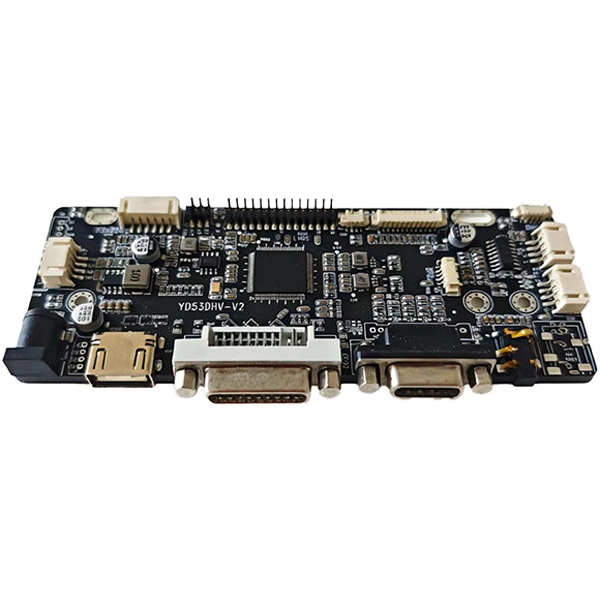

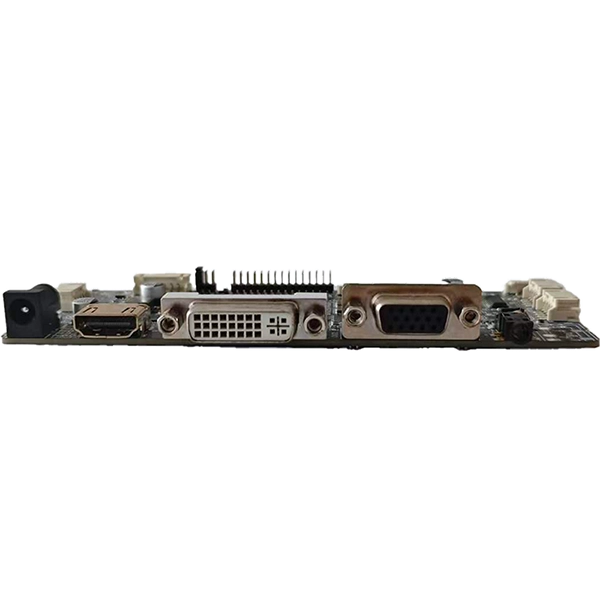

SKY-TDMHDMI a VGA a DVI až LVDS Industrial LCD Controller Boardřeší tuto specifickou potřebu. Přijímá tři nejběžnější zdroje videa na průmyslových počítačích a řídí panely LVDS, aniž by vyžadovaly adaptéry DP-HDMI nebo konverzní kabely typu C --- šetří náklady a omezuje potenciální body selhání v signálovém řetězci.
Tuto desku jsme dodali výrobcům zařízení pro upgrady panelů HMI, výměny displejů CNC strojů a integraci displeje lékařského vozíku tam, kde je třeba připojit standardní video výstupy k průmyslovým panelům LVDS. Zákazníkům, kteří již používají zdroje HDMI, VGA nebo DVI a panely LVDS, poskytuje tato deska jednoduché řešení, aniž by museli platit za nevyužité funkce DP, Type-C nebo eDP.
- HDMI podporuje moderní průmyslové počítače a vestavěné systémy
- VGA se připojuje ke starším řadičům a staršímu hardwaru
- DVI poskytuje cestu digitálního signálu pro průmyslové pracovní stanice
- Žádná podpora DP nebo Type-C znamená nižší náklady pro standardní aplikace
- Podporuje jedno/dvoukanálové výstupy LVDS až1920×1080 @ 60Hz
- Kompatibilní s 6bitovými, 8bitovými a 10bitovými panely LVDS
- Volitelné napětí panelu (3,3V/5V/12V) pro různé modely LCD
- Nastavitelné parametry časování pro specifické požadavky panelu
- Konstrukce s nízkým EMI snižuje rušení s blízkým zařízením
- Široký DC vstup (8-25V) pro 12V nebo 24V průmyslové napájecí systémy
- Integrovaný ovladač podsvícení s regulací jasu PWM
- Stabilní obrazový výstup při kolísání výkonu z výroby

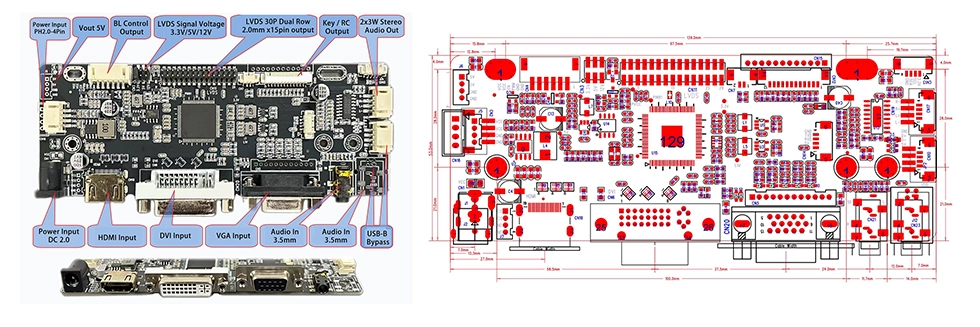

- Standardní výstupní konektor JST 2x15 LVDS odpovídá běžným kabelům panelu
- Kompaktní velikost PCB se hodí pro většinu průmyslových skříní displejů
- Jednodeskové řešení eliminuje externí konvertorové boxy
- Dodávka dlouhodobého životního cyklu pro víceletou výrobu zařízení
| Kolík | Signál | Kolík | Signál |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Kolík | Signál |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | ON/OFF |
| 5 | 12V |
| 6 | 12V |
Naše HDMI a VGA a DVI až LVDS Industrial LCD Controller Board jsou primárně určeny pro průmyslové aplikace a nabízejí výjimečnou stabilitu. Jsou široce používány v různých průmyslových odvětvích, včetně panelů HMI pro průmyslovou automatizaci, operátorských terminálů CNC strojů, lékařských diagnostických a monitorovacích zařízení, průmyslových panelových počítačů a vestavěných ovladačů, dotykových monitorů s otevřeným rámem, samoobslužných kiosků a interaktivních terminálů, maloobchodních pokladních systémů, palubních dopravních displejů a inteligentních továrních výrobních zařízení.
Která řídicí deska se hodí pro váš projekt?
SKY-TDM nabízí dvě průmyslové řídicí desky LCD. Zde je návod, jak vybrat:
Vyberte tuto desku (HDMI/VGA/DVI až LVDS), pokud:
- Vaše zdroje videa jsou pouze HDMI, VGA nebo DVI (nevyžaduje se DP/Typ-C)
- Váš LCD panel používá rozhraní LVDS (žádné eDP panely)
- Potřebujete nákladově optimalizované řešení pro standardní průmyslové aplikace
- Chcete se vyhnout placení za funkce DP Alt Mode, Type-C nebo eDP
- Upgradujete stávající zařízení, které již má výstupy HDMI/VGA/DVI
Vyberte desku Multi-Interface Board (HDMI/DP/VGA/Type-C až LVDS/eDP), pokud:
- Váš systém obsahuje zdroje videa DisplayPort nebo USB Type-C
- Potřebujete podporu panelu eDP
- Vyvíjíte novou platformu s více požadavky na vstup videa
- Vaše aplikace vyžaduje podporu rozlišení 4K
- Potřebujete maximální flexibilitu rozhraní pro budoucí zabezpečení
Pro většinu průmyslových automatizačních, lékařských a kioskových aplikací se standardními PC výstupy a LVDS panely poskytuje tato deska optimální rovnováhu mezi funkčností a cenou.
✔ Spolehlivost průmyslové třídy
Vyrobeno s prémiovými elektronickými součástmi, které zajišťují stabilní a dlouhodobý provoz v náročných průmyslových prostředích.
✔ One-Stop Display Ecosystem
Poskytujeme LCD panely, dotykové obrazovky, řídicí desky, optické spojování a vlastní kabely k displejům, což umožňuje nákup celé sestavy displeje z jediného zdroje.
✔ Komplexní přizpůsobení OEM a ODM
Náš tým plně podporuje vaše potřeby přizpůsobení. Můžeme přizpůsobit fyzický vzhled produktu, rozhraní, signálové kabely a napájecí vstup/výstup podle vašich specifických požadavků.
✔ Dlouhodobě stabilní dodávka
Přísné řízení kusovníku (BOM) zabraňuje náhlému zastarávání komponent, což je zásadní pro průmyslová zařízení vyžadující víceletou podporu výroby.
✔ Vyhrazená technická podpora
Náš tým vás bude sledovat od fáze ověřování prototypu až po sériovou výrobu, průběžně sledovat problémy s testováním a poskytovat technická řešení.
Všechny naše HDMI a VGA a DVI až LVDS Industrial LCD Controller Board procházejí standardizovanými kontrolními procesy a komplexní sadou přísných testovacích postupů. Provádíme 100% plné funkční ověření, testování integrity signálu a stability výstupu, průběžné testování zapálení (k dispozici na vyžádání), testy cyklování stability napájecího zdroje a kompletní ověření komunikace rozhraní. Tyto kroky zajišťují použitelnost a integritu každého produktu před odesláním. Naše přísné prověřování kvality minimalizuje riziko selhání v terénu pro průmyslové výrobce OEM v aplikacích koncových uživatelů.
Odpověď: Tato deska se zaměřuje na vstupy HDMI, VGA a DVI s výstupem LVDS --- tři nejběžnější rozhraní na průmyslových počítačích a starších řadičích. Nabízí cenově optimalizované řešení pro standardní aplikace, kde nejsou vyžadovány DP, Type-C a eDP.
A: Tato deska je optimalizována pro průmyslové panely LVDS až1920×1080 @ 60Hz. Pro aplikace s rozlišením 4K nebo vyšším s panely eDP doporučujeme naši desku s více rozhraními, která podporuje výstupy eDP.
A: Ano. Deska podporuje široký rozsah DC vstupů8V až 25V, díky čemuž je kompatibilní s 12V i 24V průmyslovými napájecími systémy běžně používanými v automatizaci továren a lékařských zařízeních.
Odpověď: Uveďte prosím číslo modelu vašeho LCD panelu. Náš technický tým ověří mapování pinů LVDS, napětí panelu, parametry časování a kompatibilitu rozlišení. Můžeme také poskytnout odpovídající kabely LVDS.
A: Ano. Podporujeme integraci dotykového rozhraní pro PCAP i odporové dotykové obrazovky přes USB, I²C nebo UART. Desku lze spárovat s vaším dotykovým ovladačem jako součást kompletního řešení displeje.
Odpověď: Tato deska je navržena s dlouhodobým získáváním komponent pro průmyslová zařízení, která vyžadují 8-15 let výrobní podpory. Udržujeme přísnou kontrolu kusovníku, abychom zabránili náhlému zastarání komponent.
A: Ano. Přizpůsobíme firmware pro vaše konkrétní časování LCD panelu, rozlišení a provozní parametry. To zajišťuje integraci plug-and-play s vaším zobrazovacím panelem.
Získáváte spolehlivé průmyslové řídicí desky LCD pro svůj projekt vestavěného displeje?
Ať už požadujete standardní desky ovladačů HDMI/VGA/DVI až LVDS nebo plně přizpůsobené sestavy displeje, tým inženýrů SKY-TDM podpoří váš projekt od počátečního konceptu až po hromadnou výrobu.
V rámci svého dotazu uveďte následující podrobnosti:
• Přesné číslo modelu LCD panelu
• Velikost displeje a nativní rozlišení
• Požadovaná vstupní rozhraní videa
• Specifikace provozního napětí
• Typ dotykové obrazovky (pokud existuje)
• Cílová aplikace a operační prostředí
• Odhadované roční množství objednávky
• Podrobné požadavky na přizpůsobení
Naši inženýři vyhodnotí vaše specifikace, do 24 hodin dodají vhodná doporučení hardwaru, technické výkresy a konkurenční nabídky.
